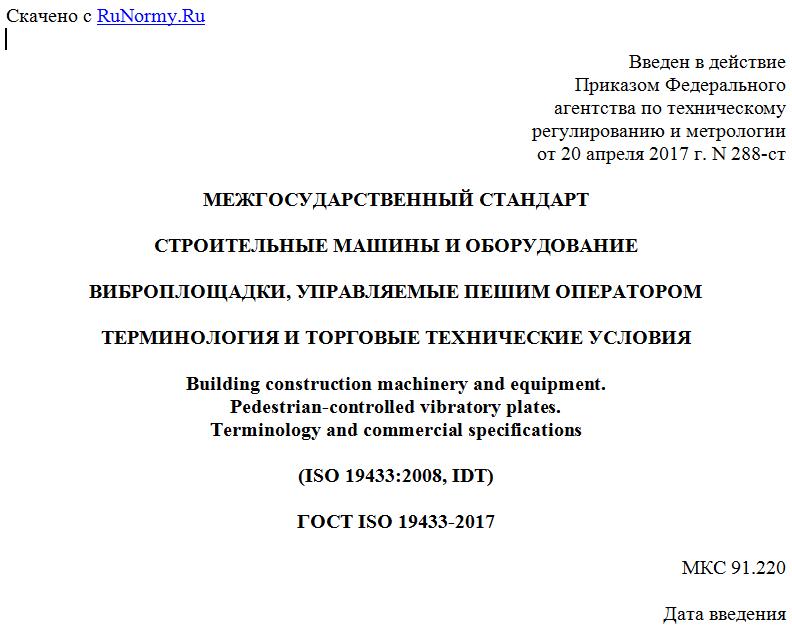

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 апреля 2017 г. N 288-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТРОИТЕЛЬНЫЕ МАШИНЫ И ОБОРУДОВАНИЕ
ВИБРОПЛОЩАДКИ, УПРАВЛЯЕМЫЕ ПЕШИМ ОПЕРАТОРОМ
ТЕРМИНОЛОГИЯ И ТОРГОВЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Building construction machinery and equipment.
Pedestrian-controlled vibratory plates.
Terminology and commercial specifications
(ISO 19433:2008, IDT)
ГОСТ ISO 19433-2017
МКС 91.220
Дата введения
1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2017 г. N 96-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 апреля 2017 г. N 288-ст межгосударственный стандарт ГОСТ ISO 19433-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.
5 Настоящий стандарт идентичен международному стандарту ISO 19433:2008 "Строительные машины и оборудование. Виброплощадки, управляемые пешим оператором. Терминология и торговые технические условия" ("Building construction machinery and equipment - Pedestrian-controlled vibratory plates - Terminology and commercial specifications", IDT)
6 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает терминологию и технические характеристики для коммерческой документации в отношении виброплощадок, используемых в строительстве и управляемых пешим оператором.
Настоящий стандарт применим к виброплощадкам с прямым и реверсивным ходом, которые предназначены для уплотнения не связных в грунте песка, щебня и т.д. при строительстве или восстановлении дорожных покрытий.
2. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1 виброплощадка, управляемая пешим оператором (pedestrian-controlled vibratory plate): Машина с непосредственным или дистанционным управлением, предназначенная для уплотнения материала.
Примечание - Машина уплотняет материал посредством вибрации и ударной силы, генерируемой валом вибратора опорной плиты.
2.1.1 виброплощадка с прямым ходом (forward-type vibratory plate): Машина, предназначенная для перемещения только в одном направлении (вперед) (см. рисунок 1 a).
2.1.2 виброплощадка с реверсивным ходом (reversible-type vibratory plate): Машина, предназначенная для перемещения в двух направлениях: вперед (от оператора) и назад (к оператору) (см. рисунок 1 b).
2.2 приводной двигатель (prime mover): Источник энергии привода механизма вибратора.
2.3 трансмиссия (transmission): Система компонентов, передающая энергию приводного двигателя к механизму вибратора.
2.4 рабочая плита (base plate): Элемент машины, на котором смонтирован механизм вибратора и который непосредственно контактирует с уплотняемым материалом (см. рисунок 1).
2.5 вал вибратора (vibrator shaft): Вал с эксцентрической массой, генерирующий при вращении вибрацию.
2.6 механизм вибратора (vibrator mechanism): Система компонентов, закрепленная на рабочей плите, предназначенная для преобразования вращательного движения вала вибратора в возвратно-поступательные движения рабочей плиты.
2.7 частота вибрации (vibration frequency): Число полных циклов колебаний в секунду.
2.8 эксцентрический радиус (eccentric radius): Расстояние смещения принятого центра эксцентрических масс от оси вращения.
2.9 эксцентрик (eccentric mass): Элемент вала вибратора, масса которого радиально смещена от оси вращения вала.
2.10 эксцентрический момент, статический момент (eccentric moment, static moment): Произведение эксцентрической массы на эксцентрический радиус.
2.11 центробежная сила (centrifugal force): Рассчитанное значение, учитывающее эксцентрический момент и частоту вращения вала вибратора.
Примечание - Это значение можно рассчитать с помощью уравнения, приведенного в приложении А.
2.12 рабочая масса (operating mass): Вес машины с оборудованием, оснасткой и всеми заправленными жидкостными системами до уровня, указанного изготовителем (например, гидравлического, моторного, смазочного и трансмиссионного масла), а также с топливными и водяными баками, заправленными наполовину.
2.13 отгрузочная масса (shipping mass): Вес скомплектованной машины для отгрузки.
2.14 система смачивания (water system): Бачок и система подачи воды, используемая для смачивания рабочей плиты при уплотнении асфальта.
2.15 максимальная скорость движения (maximum travel speed): Максимальное расстояние по горизонтали, преодолеваемое виброплощадкой по уплотняемому материалу в единицу времени, измеренное как в прямом, так и в обратном направлении движения машины.
a) виброплощадка с прямым ходом
