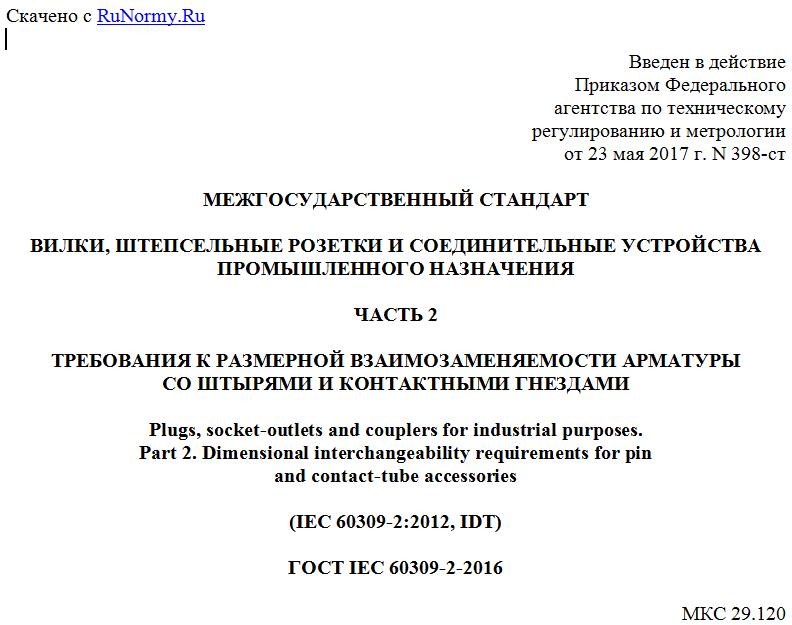

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 мая 2017 г. N 398-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИЛКИ, ШТЕПСЕЛЬНЫЕ РОЗЕТКИ И СОЕДИНИТЕЛЬНЫЕ УСТРОЙСТВА
ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ
ЧАСТЬ 2
ТРЕБОВАНИЯ К РАЗМЕРНОЙ ВЗАИМОЗАМЕНЯЕМОСТИ АРМАТУРЫ
СО ШТЫРЯМИ И КОНТАКТНЫМИ ГНЕЗДАМИ
Plugs, socket-outlets and couplers for industrial purposes.
Part 2. Dimensional interchangeability requirements for pin
and contact-tube accessories
(IEC 60309-2:2012, IDT)
ГОСТ IEC 60309-2-2016
МКС 29.120
Дата введения
1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО "НТЦ "Энергия") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 октября 2016 г. N 92-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 мая 2017 г. N 398-ст межгосударственный стандарт ГОСТ IEC 60309-2-2016 введен в действие в качестве национального стандарта с 1 июля 2018 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60309-2:2012 "Вилки, розетки и соединители промышленного назначения. Часть 2. Требования к размерной взаимозаменяемости арматуры со штырями и контактными гнездами" ("Plugs, socket-outlets and couplers for industrial purposes - Part 2: Dimensional interchangeability requirements for pin and contact-tube accessories", IDT).
Международный стандарт IEC 60309-2:2012 разработан подкомитетом 23H "Вилки и штепсельные розетки промышленного назначения" Технического комитета 23 "Электроустановочная аппаратура".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
6 Настоящий межгосударственный стандарт взаимосвязан с техническим регламентом Таможенного союза ТР ТС "О безопасности низковольтного оборудования", принятым Комиссией Таможенного союза 16 августа 2011 г. N ТР ТС 004/2011, и реализует его существенные требования безопасности.
Соответствие взаимосвязанному межгосударственному стандарту обеспечивает выполнение существенных требований безопасности технического регламента
7 ВЗАМЕН ГОСТ 30849.2-2002 (МЭК 60309-2:1999)
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт применяют совместно с IEC 60309-1:2012 "Вилки, розетки и соединители промышленного назначения. Часть 1. Общие требования".
Требования настоящего стандарта дополняют или изменяют соответствующие разделы и пункты IEC 60309-1.
В настоящем стандарте пункты, подпункты, таблицы и рисунки, дополняющие IEC 60309-1, имеют нумерацию начиная с 101.
1. Область применения
Замена
Настоящий стандарт распространяется на штепсельные соединители, кабельные соединители и вводные соединители промышленного назначения (далее - соединители) на номинальное рабочее напряжение не более 1000 В постоянного и переменного тока частотой до 500 Гц и номинальный ток не более 125 А, применяемые для установки внутри и снаружи помещений.
Примечание - Требования IEC 60309-1 на соединители с номинальным током более 125 А на соединители по настоящему стандарту не распространяются.
Настоящий стандарт распространяется на соединители с контактами стандартной формы.
Настоящий стандарт распространяется на соединители, применяемые при температуре окружающей среды от минус 25 °C до плюс 40 °C.
Допускается применение соединителей по настоящему стандарту в строительстве, торговле, сельском хозяйстве и быту.
Настоящий стандарт распространяется на соединители с пружинными клеммами с прокалыванием изоляции с номинальным током до 32 А включительно для серии I и до 30 А включительно для серии II.
Настоящий стандарт распространяется на штепсельные розетки и вводные устройства, встраиваемые или устанавливаемые на электрооборудовании. Настоящий стандарт также касается соединителей, предназначенных для использования в установках сверхнизкого напряжения.
Примечание - Настоящий стандарт не распространяется на соединители исключительно бытового или аналогичного общего назначения.
Для применения в специальных условиях, например на судах или во взрывоопасных средах, могут понадобиться дополнительные требования.
2. Термины и определения
По IEC 60309-1 со следующим дополнением.
2.101 переключатель фаз (phase inverter): Вилка или вводное устройство с органом управления для переключения положения двух фазных штырей без отсоединения проводников.
3. Нормативные ссылки
По IEC 60309-1 со следующим дополнением.
IEC 60364-4-41, Low-voltage electrical installations - Part 4-41: Protection for safety - Protection against electric shock (Электрические установки зданий. Часть 4-41. Защита для обеспечения безопасности. Защита от электрического удара)
IEC 60617-2:1996, Graphical symbols for diagrams - Part 2: Symbol elements, qualifying symbols and other symbols having general application (Обозначения условные графические для схем. Часть 2. Элементы условных обозначений, квалификационные условные обозначения и другие условные обозначения общего применения)
