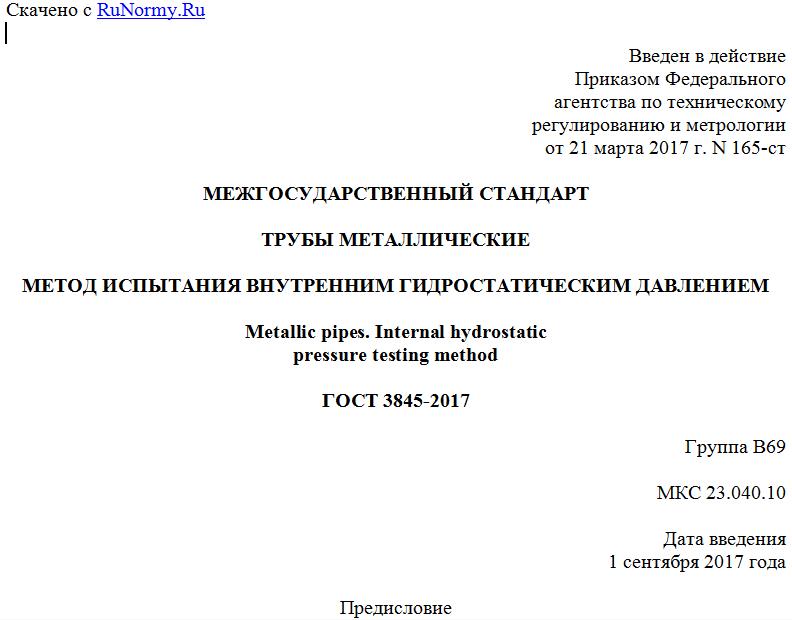

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 марта 2017 г. N 165-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ МЕТАЛЛИЧЕСКИЕ
МЕТОД ИСПЫТАНИЯ ВНУТРЕННИМ ГИДРОСТАТИЧЕСКИМ ДАВЛЕНИЕМ
Metallic pipes. Internal hydrostatic
pressure testing method
ГОСТ 3845-2017
Группа В69
МКС 23.040.10
Дата введения
1 сентября 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2017 г. N 96-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Казахстан KZ Госстандарт Республики Казахстан
Россия RU Росстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 21 марта 2017 г. N 165-ст межгосударственный стандарт ГОСТ 3845-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2017 г.
5 ВЗАМЕН ГОСТ 3845-75
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод испытаний металлических бесшовных, сварных, свертнопаяных труб, включая биметаллические трубы, из стали, чугуна, сплавов и цветных металлов, внутренним гидростатическим давлением для подтверждения их способности выдерживать испытательное давление. Метод испытаний внутренним гидростатическим давлением заключается в воздействии на трубу неподвижной испытательной среды, находящейся под давлением.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.0.004-2015 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 28548-90 Трубы стальные. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 28548.
4. Требования к испытательному оборудованию,
средствам измерений и испытательной среде
При проведении испытаний применяют:
- испытательное оборудование, предназначенное для испытаний труб внутренним гидростатическим давлением;
- манометр или другие средства измерений испытательного давления, имеющие класс точности не ниже:
а) класса 1 - для испытаний труб наружным диаметром до 102 мм включительно с отношением S/D до 0,01 включительно;
б) класса 2,5 - для испытаний остальных труб;
- секундомер или другие средства измерений времени выдержки труб при испытательном давлении;
- испытательную среду: воду, эмульсию или другую жидкую среду.
5. Требования к условиям испытаний
При проведении испытаний необходимо соблюдать следующие требования:
- температура окружающей и испытательной среды должна соответствовать условиям эксплуатации, указанным в документации на испытательное оборудование;
- в течение выдержки труб под испытательным давлением отклонение давления от установленного значения не должно быть более указанного в документации на испытательное оборудование;
- для герметизации труб следует применять уплотнительные элементы, соответствующие размеру, форме и типу отделки концов труб, а также учитывающие наличие муфт;
- подъем давления при испытании всех труб и сброс давления при испытании труб с наружным диаметром до 102 мм включительно с отношением S/D до 0,01 включительно следует проводить плавно, без гидравлических ударов;
- операции по перемещению, закреплению и герметизации труб не должны приводить к повреждению формы и поверхности труб.
6. Подготовка к проведению испытаний
6.1 Испытательное давление и время выдержки
При подготовке к проведению испытаний труб определяют основные параметры испытаний: испытательное давление и время выдержки при испытательном давлении.
Испытания труб круглого сечения, кроме чугунных, проводят при испытательном давлении, рассчитанном по формулам (1) - (8) с округлением полученного значения до первого десятичного знака, но не более 69,0 МПа, если иное не установлено в нормативной или технической документации на трубы.
Испытания нарезных труб проводят с муфтами, без муфт или до нарезания резьбового соединения при давлении, рассчитанном для труб с муфтами с учетом прочности муфты и конструкции резьбового соединения (см. [1]), если иное не установлено в нормативной или технической документации на трубы.
