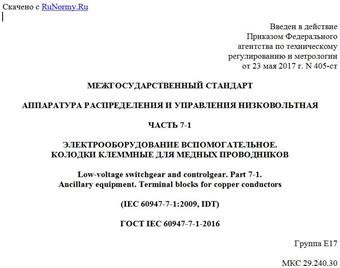

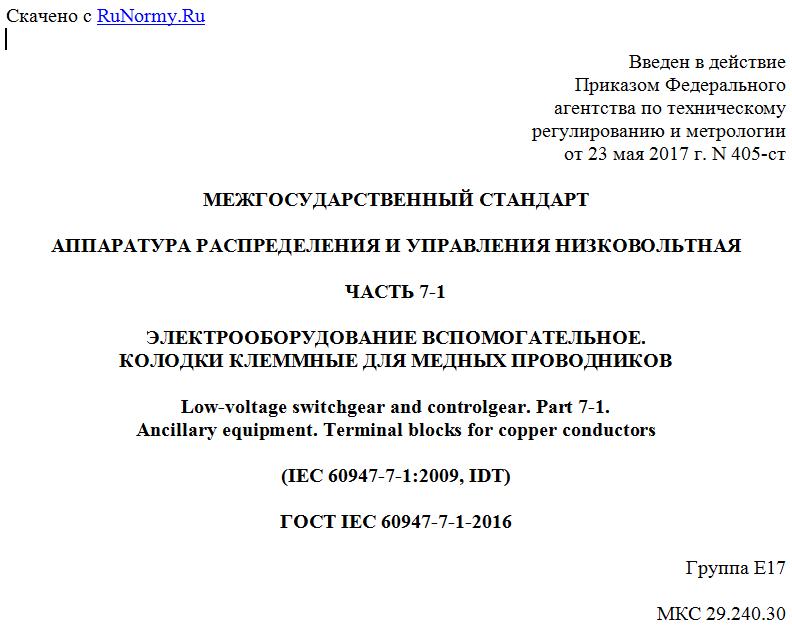

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 мая 2017 г. N 405-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АППАРАТУРА РАСПРЕДЕЛЕНИЯ И УПРАВЛЕНИЯ НИЗКОВОЛЬТНАЯ
ЧАСТЬ 7-1
ЭЛЕКТРООБОРУДОВАНИЕ ВСПОМОГАТЕЛЬНОЕ.
КОЛОДКИ КЛЕММНЫЕ ДЛЯ МЕДНЫХ ПРОВОДНИКОВ
Low-voltage switchgear and controlgear. Part 7-1.
Ancillary equipment. Terminal blocks for copper conductors
(IEC 60947-7-1:2009, IDT)
ГОСТ IEC 60947-7-1-2016
Группа Е17
МКС 29.240.30
Дата введения
1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "НТЦ "Энергия" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 октября 2016 г. N 92-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 23 мая 2017 г. N 405-ст межгосударственный стандарт ГОСТ IEC 60947-7-1-2016 введен в действие в качестве национального стандарта с 1 июля 2018 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60947-7-1:2009 "Аппаратура распределения и управления низковольтная. Часть 7-1. Электрооборудование вспомогательное. Колодки клеммные для медных проводников" ("Low-voltage switchgear and controlgear - Part 7-1: Ancillary equipment - Terminal blocks for copper conductors", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
6 ВЗАМЕН ГОСТ 30011.7.1-2012 (IEC 60947-7-1:2002)
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт входит в серию межгосударственных стандартов на низковольтную аппаратуру распределения и управления.
Основополагающий международный стандарт этого комплекса - IEC 60947-1 "Аппаратура распределения и управления низковольтная. Часть 1. Общие требования".
Настоящий стандарт устанавливает требования к клеммным колодкам для присоединения медных проводников и дополняет требования международного стандарта IEC 60947-1 "Аппаратура распределения и управления низковольтная. Часть 1. Общие требования".
Настоящий стандарт может быть использован при оценке соответствия клеммных колодок требованиям технических регламентов.
1. Общие положения
1.1. Область применения
Настоящий стандарт формулирует требования к клеммным колодкам с выводами винтового или безвинтового типа преимущественно общепромышленного или аналогичного назначения с креплением к панели, обеспечивающим электрическое и механическое соединение медных проводников. Стандарт распространяется на клеммные колодки, предназначенные для присоединения круглых медных проводников со специальной подготовкой или без нее, номинальным сечением от 0,2 до 300 мм2 (AWG 24/600 kcmil), применяемые в цепях на номинальное напряжение до 1000 В переменного тока частотой до 1000 Гц или 1500 В постоянного тока.
Примечание: AWG - сокращенное наименование "Американский сортамент проводов" (сортаменты США и Великобритании одинаковы)
kcmil = 1000 cmil;
1 cmil = 1 круглую mil = сечению окружности диаметром 1 mil;
1 mil = 1/1000 дюйма.
Настоящий стандарт может применяться в качестве руководства к:
- клеммным колодкам, требующим соединения проводников со специальной подготовкой, например, применения плоских быстросоединяемых наконечников, специальных наконечников и т.п.;
- клеммным колодкам, обеспечивающим прямой контакт с проводниками посредством проникновения сквозь изоляцию, например соединители с проколом изоляции и т.п.;
- к клеммным колодкам специального назначения, например клеммные колодки с функцией разъединения и т.п.
Для целей настоящего стандарта, термин "зажим" аналогичен термину "вывод". Это следует учесть при ссылках на стандарт IEC 60947-1.
1.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание ссылочного международного стандарта (включая все его изменения).
IEC 60695-11-5:2004, Fire hazard testing - Part 11-5: Test flames - Needle-flame test method - Apparatus, confirmatory test arrangement and guidance (Испытание на пожарную опасность. Часть 11-5. Испытательные пламена. Метод испытания игольчатым пламенем. Аппаратура, поверочное устройство и руководство)
IEC 60947-1:2007, Low-voltage switchgear and controlgear - Part 1: General rules (Устройство распределительное комплектное. Часть 1. Общие правила)
ISO 4046-4:2002, Paper, board, pulp and terms - Vocabulary - Part 4: Paper and boards grades and coverted products (Бумага, картон, целлюлоза и относящиеся к ним термины. Словарь. Часть 4. Сорта бумаги и картона и продукты переработки)
2. Термины и определения
В настоящем стандарте применены термины по IEC 60947-1, а также следующие термины с соответствующими определениями:
2.1 клеммная колодка (terminal block): Изолирующая часть, служащая носителем для одной или нескольких групп выводов, изолированных друг от друга, и предназначенная для крепления на панели.
2.2 номинальное сечение проводника (rated cross-section): Заявленное изготовителем значение максимального сечения жесткого (одножильного или жесткого
