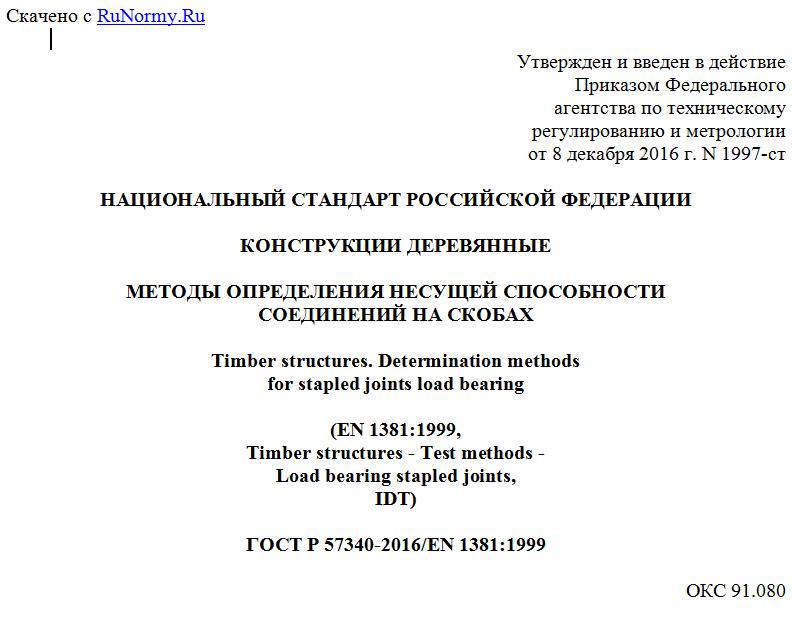

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 декабря 2016 г. N 1997-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ ДЕРЕВЯННЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ НЕСУЩЕЙ СПОСОБНОСТИ
СОЕДИНЕНИЙ НА СКОБАХ
Timber structures. Determination methods
for stapled joints load bearing
(EN 1381:1999,
Timber structures - Test methods -
Load bearing stapled joints,
IDT)
ГОСТ Р 57340-2016/EN 1381:1999
ОКС 91.080
ОКПО 53 6660
Дата введения
1 мая 2017 года
Предисловие
1 ПОДГОТОВЛЕН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением Акционерного общества "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") на основе официального перевода на русский язык англоязычной версии, указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 декабря 2016 г. N 1997-ст
4 Настоящий национальный стандарт идентичен европейскому стандарту ЕН 1381:1999 "Конструкции деревянные. Методы испытания. Соединения на скобах, несущая способность" (EN 1381:1999 "Timber structures - Test methods - Load bearing stapled joints", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает методы определения характеристик прочности и деформативности соединений на скобах в несущих деревянных конструкциях.
Данные методы оценивают соединения элементов из цельной или многослойной клееной древесины или материалов из древесины в сочетании, предполагаемом при эксплуатации, и с использованием всех типов скоб диаметром до 3 мм в случае скоб круглого поперечного сечения или размерами 4 x 2 мм в случае скоб прямоугольного или овального поперечного сечения.
Данные методы используют для определения характеристик податливости и несущей способности соединений на скобах, воспринимающих поперечную нагрузку, при разных углах между направлением действия силы и направлением волокон древесины или основным направлением материалов из древесины.
2. Нормативные ссылки
Настоящий стандарт содержит положения из других стандартов в виде датированных или недатированных ссылок. Эти нормативные ссылки приведены в соответствующих разделах стандарта, а сами стандарты перечислены ниже. При датированных ссылках последующие изменения или пересмотры любого из указанных стандартов относятся к настоящему стандарту только в том случае, если они включены в него в виде изменения или пересмотра. При недатированных ссылках применяется самое последнее издание стандарта, на который приводится ссылка (включая изменения).
EN 322, Wood-based panels - Determination of moisture content (Плиты древесные. Определение влажности)
EN 323, Wood-based panels - Determination of density (Плиты древесные. Определение плотности)
EN 26891:1991, Timber structures - Joints made with mechanical fasteners - General principles for the determination of strength and deformation characteristics (ISO 6891:1983) (Конструкции деревянные. Соединения механические. Общие принципы определения прочности и деформации)
EN 28970, Timber structures - Testing of joints made with mechanical fasteners - Requirements for wood density (ISO 8970:1989) (Конструкции деревянные. Испытания узловых соединений. Требования к плотности древесины)
ISO 3130 <1>, Wood - Determination of moisture content for physical and mechanical tests (Древесина. Определение влажности при физико-механических испытаниях)
--------------------------------
<1> Отменен. Действует ISO 13061-1:2014.
ISO 3131 <2>, Wood - Determination of density content for physical and mechanical tests (Древесина. Определение плотности при физико-механических испытаниях)
--------------------------------
<2> Отменен. Действует ISO 13061-2:2014.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 скоба (staple): П-образный элемент из проволоки круглого, квадратного, прямоугольного или овального поперечного сечения с заостренными ножками.
3.2 перекладина скобы (staple crown): Соединение между двумя ножками скобы.
3.3 диаметр ножки скобы (staple leg diameter): Диаметр ножки круглого поперечного сечения или меньший размер ножки прямоугольного или овального поперечного сечения.
3.4 длина скобы (staple length): Длина каждой ножки скобы, включая острие.
3.5 ширина скобы (staple width): Ширина поперек ножек скобы (см. рисунок 1).
3.6 деформация соединения (deformation of the joint): Среднее значение результатов измерений относительного смещения двух боковых элементов относительно среднего элемента.
4. Обозначения
В настоящем стандарте применены следующие обозначения:
ai - ширина скобы (длина перекладины скобы) (рисунок 1), мм;
bi - ширина поперечного сечения элемента, мм;
di - номинальный диаметр скобы (см. рисунок 1), мм;
Fi - нагрузка, Н;
Ti - толщина элемента, мм;
Li - длина скобы (см. рисунок 1), мм;
- угол между направлением перекладины скобы и направлением волокон или основным направлением материалов из древесины (см. рисунок 2), град.
