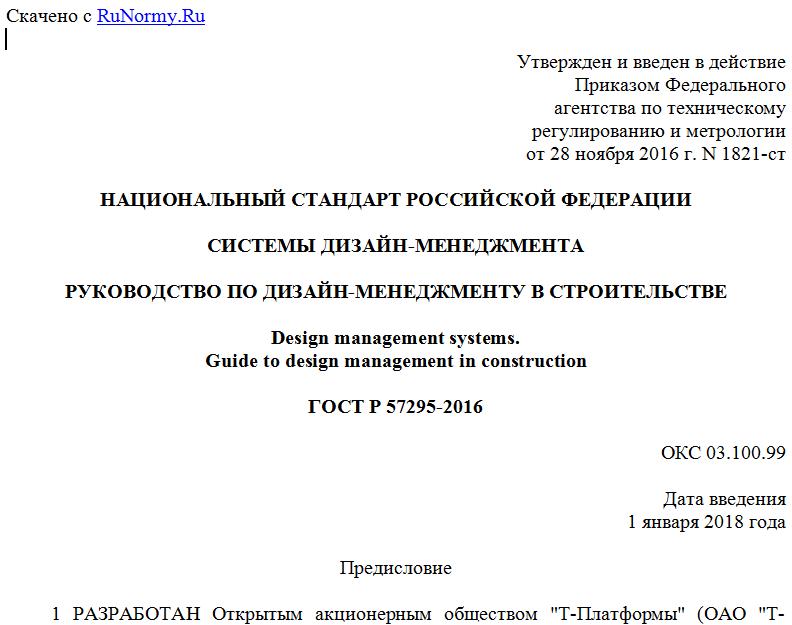

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 ноября 2016 г. N 1821-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ДИЗАЙН-МЕНЕДЖМЕНТА
РУКОВОДСТВО ПО ДИЗАЙН-МЕНЕДЖМЕНТУ В СТРОИТЕЛЬСТВЕ
Design management systems.
Guide to design management in construction
ГОСТ Р 57295-2016
ОКС 03.100.99
Дата введения
1 января 2018 года
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом "Т-Платформы" (ОАО "Т-Платформы") совместно с ООО "ИнтеллектуС" при участии Федерального бюджетного учреждения "КВФ "Интерстандарт" (ФБУ "КВФ "Интерстандарт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 700 "Математическое моделирование и высокопроизводительные вычислительные технологии"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 ноября 2016 г. N 1821-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт устанавливает основные принципы и методы применения информационного моделирования и управления жизненным циклом информации при проектировании (дизайне), строительстве и эксплуатации объектов капитального строительства. Стандарт разработан, как развитие стандартов "Системы дизайн-менеджмента" и "Интегрированный подход к управлению информацией жизненного цикла антропогенных объектов и сред".
Данное Руководство основано на современных подходах к использованию Систем автоматического проектирования (САПР) и Информационного моделирования зданий (BIM) и соответствует принятому в международных практиках обозначению "уровня зрелости (развития) BIM" - BIM Level 2. В ряде Европейских стран, например, в Великобритании, "уровень зрелости" BIM Level 2, установлен как обязательное требование при проектировании, строительстве и вводе в эксплуатацию в рамках государственного или общественного финансирования. BIM Level 2 требует полной совместимости 3D BIM со всей проектной информацией, включая управление активами, документацией и электронными данными.
Внедрение BIM ставит новый акцент на сотрудничестве в течение дизайн-процесса и требованиях интеграции новых экономических и технологических факторов.
Можно выделить четыре ключевых фактора определяющих развитие дизайн-менеджмента последние годы:
- совместная работа/деятельность;
- влияние новых технологий;
- влияние логистики;
- функции и ответственность/компетенция.
Настоящий стандарт разработан с учетом этих изменений и:
- обеспечивает руководство менеджментом дизайн-процесса в строительстве на всех уровнях, для всех организаций и для всех типов проектируемых объектов;
- определяет принципы, гарантирующие большую эффективность процессам дизайн-менеджмента;
- определяет принципы и единые ориентиры для компаний и протоколов/алгоритмов проектирования.
Стандарт распространяется на здания, сооружения, инженерное оборудование, строительные изделия и конструкции. Рекомендован к использованию теми, кто работает в или со строительной индустрией, особенно, дизайнерам/архитекторам и тем, кто осуществляет менеджмент дизайна на протяжении всего ЖЦ строительного проекта:
- архитекторам;
- дизайнерам/проектантам и инженерам;
- дизайн-менеджерам;
- информационным менеджерам;
- подрядчикам;
- BIM консультантам;
- органам федеральной власти;
- местному самоуправлению;
- учреждениям высшего образования;
- профессиональным объединениям.
При разработке настоящего стандарта был использован передовой зарубежный и отечественный опыт в области дизайна антропогенных сред: принципы Универсального дизайна, методы экоустойчивого проектирования и строительства и дизайн-менеджмента, в частности, британский стандарт BS 7000-4:2013 "Системы дизайн-менеджмента. Руководство по дизайн-менеджменту в строительстве" (BS 7000-4:2013 "Design management systems. Part 4: Guide to managing design in construction").
1. Общие положения
Целью дизайн-процесса является предоставление информации, которая позволяет успешно завершить проект и удовлетворить требования заказчика. Эти требования могут включать подготовку и предоставление информации, необходимой для периода эксплуатации объекта. Эта информация должна быть предоставлена в виде информационной модели здания (BIM).
Заказчик может быть пользователем, владельцем-собственником, инвестором или строительным подрядчиком. Его роль иногда описывается как наниматель, подчеркивая финансовые отношения, полномочия и контроль, закрепленные за данной позицией.
1.1 Совместная работа
Внедрение новых технологий, в частности BIM, требует вовлечения в дизайн-процесс всех заинтересованных сторон и организацию их совместной работы. Помимо традиционных участников, существенно увеличивается роль специалистов в области менеджмента, экономики и финансов.
Эффективность использования объекта зависит от результатов проектирования, возможности учесть все необходимые требования заказчика и государства, виде нормативно-регулирующих ограничений, так и требования этапа производства или строительства и этапа эксплуатации. Одновременно с этим создание объекта сопровождается организационными мероприятиями по управлению деятельностью. В этом случае необходимо рассматривать объект с разных точек зрения чтобы охватить организационные, экономические, технологические, научные и другие аспекты, при этом каждый из аспектов требует анализа большого количества параметров, требует применения сложных математических моделей. В дополнение к этому, в зарубежных практиках внедряется парадигма моделеориентированного дизайна, то есть дизайна на основе моделирования, когда в основу создания нового объекта уже закладываются те или иные целевые функции и характеристики, такие как технические требования, эксплуатационные нагрузки, стоимостные показатели, требования к материалам, но обязательно учитываются и требования к удобству производства и, в некоторых случаях, возможность утилизации.
Внедрение моделеориентированного подхода, привносит в современные бизнес-процессы требование совместного управления информацией на всех этапах жизненного цикла объекта. При этом управлению подлежит не только инженерная информация и проектные данные, но и экономическая, логистическая, управленческая и информация о процессах. Необходимость обработки такого большого объема информации увеличивает потребность как в автоматизации обработки информации так и повышении точности и скорости обработки, что влечет применение соответствующих интеграционных мер и вычислительных методов. С точки зрения жизненного цикла объекта преимущества совместной работы в рамках методологии "Интегрированный подход" формирует единую последовательность взаимосвязанных действий, которые позволяют снизить риски для заказчика, повысить эффективность работы, четко разделить ответственность, вовлеченных в процесс создания участников. Правильно управляемый процесс значительно минимизирует риски. Одновременно с этим применение информационного моделирования позволяет повысить качество результатов на каждом из этапов жизненного цикла, ускорить процесс оценки различных технико-экономических характеристик.
Настоящий стандарт устанавливает руководящие принципы, которые подходят для широкого спектра контрактов, договоров и соглашений и применения технологий информационного моделирования, соответствующих Уровням 0, 1 и 2 "модели зрелости BIM-технологий" (рисунок 1).
1.2 Влияние новых технологий
Растущая скорость проникновения новых технологий в современной экономике, в частности в строительстве, машиностроении и смежных отраслях, требует широкого применения методов компьютерного инжиниринга. На рисунке 1 показана модель зрелости, отображающая Уровни внедрения BIM, классификацию видов технической и совместной работы, краткое описание используемых процессов, инструментов и методов.
Существуют следующие уровни:
- Уровень 0, САПР+САМ/САЕ: обычно 2D с бумажным или электронным документом, например PDF, как наиболее вероятным механизмом обмена данными. Управление, скорее всего, будет постпроектным согласованием, требующим не столько сотрудничества, сколько разрешения противоречий. Математическое
