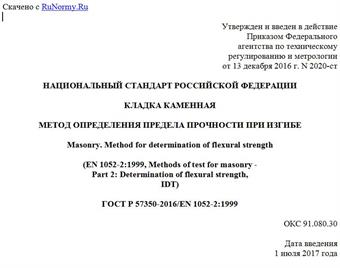

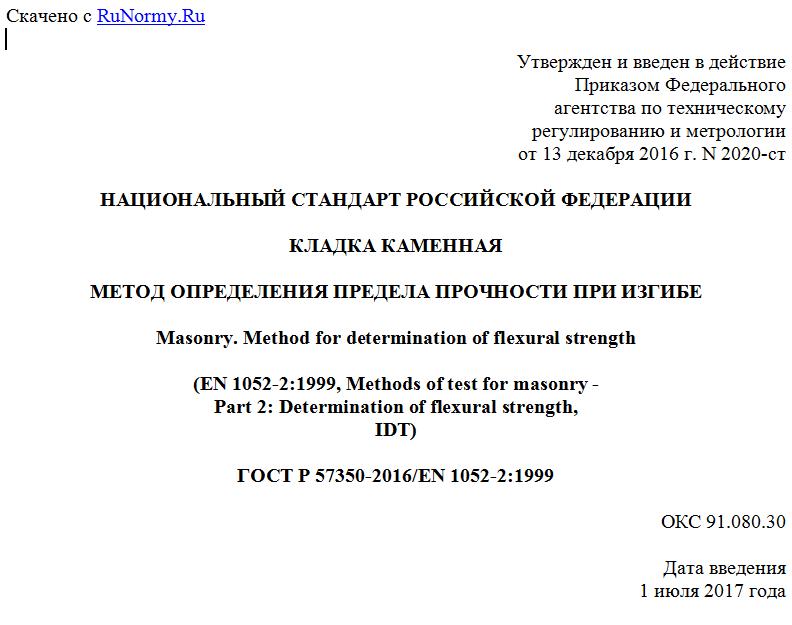

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2016 г. N 2020-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КЛАДКА КАМЕННАЯ
МЕТОД ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ ПРИ ИЗГИБЕ
Masonry. Method for determination of flexural strength
(EN 1052-2:1999, Methods of test for masonry -
Part 2: Determination of flexural strength,
IDT)
ГОСТ Р 57350-2016/EN 1052-2:1999
ОКС 91.080.30
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство"), Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2016 г. N 2020-ст
4 Настоящий национальный стандарт идентичен европейскому стандарту ЕН 1052-2:1999 "Методы испытания для кладки каменной. Часть 2. Определение предела прочности при изгибе" (EN 1052-2:1999 "Methods of test for masonry - Part 2: Determination of flexural strength", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод определения прочности на изгиб отдельных испытательных образцов каменной кладки для двух основных осей нагрузки. В стандарте содержатся руководства по изготовлению испытательных образцов, по их необходимой подготовке перед испытанием, по испытательному оборудованию, по методу испытания, по методике расчета и содержанию протокола испытания.
2. Нормативные ссылки
Настоящий стандарт содержит датированные и недатированные ссылки, перечисленные ниже, приведенные в соответствующих разделах. Для датированных ссылок последующие их изменения или пересмотр применяют в настоящем стандарте только при внесении в него изменений или при пересмотре. Для недатированных ссылок применяют их последние издания (включая все изменения).
EN 772-1:2011 + A1:2015, Methods of test for masonry units - Part 1: Determination of compressive strength (Методы испытания строительных блоков. Часть 1. Определение прочности при сжатии)
EN 772-10, Methods of test for masonry units - Part 10: Determination of moisture content of calcium silicate and autoclaved aerated concrete masonry units (Методы испытания строительных блоков. Часть 10. Определение влагосодержания силикатных блоков и блоков из автоклавного ячеистого бетона)
EN 998-2, Specification for mortar for masonry - Part 2: Masonry mortar (Технические условия раствора для каменной кладки. Часть 2. Раствор кладочный)
EN 1015-3, Methods of test for mortar for masonry - Part 3: Determination of consistence of fresh mortar (by flow table) [Методы испытания раствора для каменной кладки. Часть 3. Определение консистенции свежей растворной смеси (по осадке конуса)]
EN 1015-7, Methods of test for mortar for masonry - Part 7: Determination of air content of fresh mortar (Методы испытания раствора для каменной кладки. Часть 7. Определение содержания воздуха в свежей растворной смеси)
EN 1015-11, Methods of test for mortar - Part 11: Determination of flexural and compressive strength of hardened mortar (Методы испытания раствора для каменной кладки. Часть 11. Определение прочности на изгиб и прочности при сжатии твердого раствора)
3. Сущность метода испытания
Прочность каменной кладки на изгиб определяют по прочности небольших испытательных образцов кладки, нагружаемых в четырех точках до разрушения. Максимальную нагрузку регистрируют. Прочность каменной кладки на изгиб определяют как характеристическое значение максимально достигнутых образцами нагрузок.
4. Термины, определения и обозначения
4.1. Термины и определения
4.1.1 каменная кладка (masonry): Конструкция из кладочных элементов (кирпича, камней, блоков), уложенных в определенном порядке и связанных друг с другом раствором.
4.1.2 прочность на изгиб каменной кладки: Прочность каменной кладки при чистом изгибе, предполагающем линейное распределение внутренних напряжений.
4.2. Обозначения
b - высота или ширина испытательного образца кладки перпендикулярно направлению пролета, в мм;
Fi, max - максимальная нагрузка, прикладываемая к испытательному образцу, Н;
Rxi - прочность на изгиб отдельного испытательного образца кладки, Н/мм2;
Rmean - среднее значение прочности на изгиб испытательных образцов каменной кладки, Н/мм2;
Rxk - характеристическая прочность на изгиб каменной кладки, Н/мм2;
hu - высота испытательного образца кладки, мм;
K - числовой коэффициент;
ls - длина испытательного образца кладки в направлении пролета, мм;
lu - длина элемента каменной кладки, мм;
l1 - расстояние между наружными опорами, мм;
l2 - расстояние между внутренними опорами, мм;
n - число испытательных образцов;
s - среднеквадратическое отклонение логарифмических величин;
tu - ширина элемента каменной кладки, мм.
5. Материалы
5.1. Элементы каменной кладки
5.1.1 Содержание элементов каменной кладки (кирпича, камней, блоков) перед их применением производится как установлено ниже:
Указывают условия содержания элементов кладки перед изготовлением опытных образцов. Измеряют влажность силикатных и бетонных элементов в соответствии с ЕН 772-10. Указывают возраст элементов из неавтоклавного бетона на момент проведения испытаний.
5.1.2 Испытания
Прочность при сжатии кирпича, камней и блоков определяют в соответствии с методом, установленным в EN 772-1. Прочность при сжатии неавтоклавных бетонных блоков определяют на момент испытания образцов кладки.
5.2. Раствор
Если не установлено иного, раствор, метод смешивания и растекаемость раствора должны соответствовать требованиям ЕН 998-2. Это указывают в протоколе
