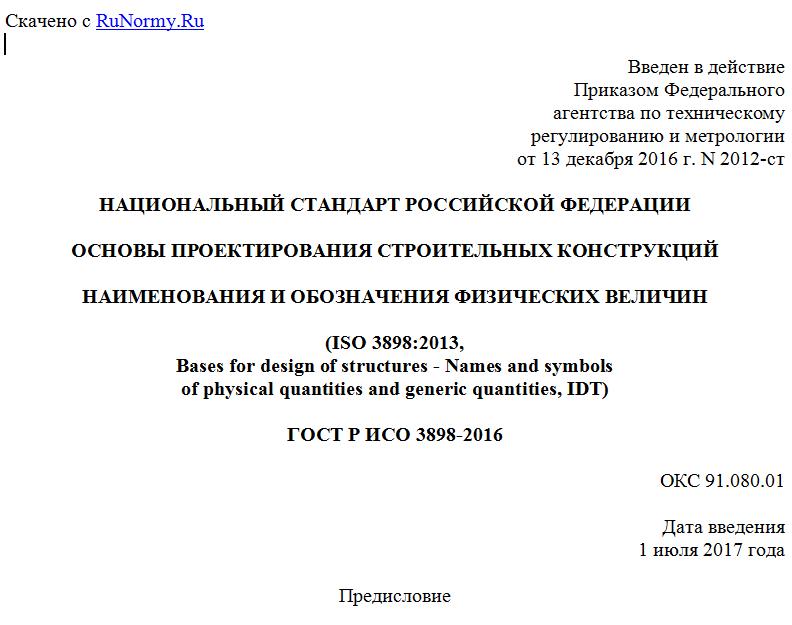

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2016 г. N 2012-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОСНОВЫ ПРОЕКТИРОВАНИЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ
НАИМЕНОВАНИЯ И ОБОЗНАЧЕНИЯ ФИЗИЧЕСКИХ ВЕЛИЧИН
(ISO 3898:2013,
Bases for design of structures - Names and symbols
of physical quantities and generic quantities, IDT)
ГОСТ Р ИСО 3898-2016
ОКС 91.080.01
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство"), Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 международного стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2016 г. N 2012-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 3898:2013 "Основы расчета строительных конструкций. Названия и обозначения физических и обобщенных величин" (ISO 3898:2013 "Bases for design of structures - Names and symbols of physical quantities and generic quantities", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с требованиями ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные или межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
0.1 Понятие "физическая величина"
Согласно руководству ИСО/МЭК 99 физическая величина - это атрибут явления, материального тела или вещества, которые могут различаться по своим качественным характеристикам и определяются количественно.
Понятию "физическая величина" соответствуют наименование [вербальное обозначение конкретного концепта (см. ИСО 1087-1:2000, пункт 3.4.2)] и определенное символическое представление.
Физическая величина характеризуется уникальной размерностью, которая выражается в определенных единицах (измерения).
Примечание 1 - Согласно второй части Директив ИСО/МЭК, распространяющихся на проекты международных стандартов, в них следует использовать единицы системы СИ.
Примечание 2 - Физические величины могут быть безразмерными, например, те или иные коэффициенты. В таких случаях размерность величины обозначается как "1".
Наименования и обозначения наиболее важных физических величин (в соответствии с руководством ИСО/МЭК 99 это обобщенные физические величины), а также характеризующие их единицы измерения в конкретной научно-технической области приведены в ИСО 80000-1. Однако указанный стандарт охватывает незначительное число наименований и обозначений.
0.2 Общий метод формирования и записи наименований и обозначений физических величин
В настоящем стандарте в таблицах 2 - 4 приведены наименования и обозначения наиболее важных физических величин (вместе с их единицами измерения) в области проектирования строительных конструкций (однако они при необходимости будут и должны частично пересекаться с ИСО 80000-1).
Данная совокупность наименований и обозначений также ограничена, но с помощью приведенного в настоящем стандарте метода индексирования базового символа (kernel-index-method, KIM) пользователь получит возможность формировать или составлять новые и уникальные (составные) символы для широкого спектра физических величин (согласно руководству ИСО/МЭК 99 они называются частными физическими величинами).
Более того, адаптированное "прочтение" составных символов позволяет пользователю обозначать и должным образом различать соответствующие уникальные наименования физических величин (см. примеры в 3.2.2.5 и 3.2.2.8).
Сущность данного метода изложена в 3.1, база (ядро) составного символического обозначения задается или выбирается по таблицам 2 - 4, а индексы (как правило, нижние), образующие конкретный составной символ, следует задавать или выбирать по таблицам 5 - 10.
1. Область применения
В настоящем стандарте рассмотрены физические величины в обобщенном смысле. Метод индексирования базового обозначения позволяет формировать сложные обозначения физических величин, относящиеся к конкретному материалу и/или конкретной области проектирования строительных конструкций.
В настоящем стандарте также определены основные наименования, обозначения и единицы измерения физических величин, используемые в области проектирования строительных конструкций.
В приложении А рассмотрены обобщенные величины, принятые в данной области, но метод индексирования базового обозначения здесь также применим.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ISO 80000-1, Quantities and units - Part 1: General (Величины и единицы. Часть 1. Общие положения)
ISO 80000-2, Quantities and units - Part 2: Mathematical signs and symbols to be used in the natural sciences and technology (Величины и единицы. Часть 2. Математические обозначения и символы, используемые в естественных науках и технике)
ISO 80000-3, Quantities and units - Part 3: Space and time (Величины и единицы. Часть 3. Пространство и время)
ISO 80000-4, Quantities and units - Part 4: Mechanics (Величины и единицы. Часть 4. Механика)
3. Наименования и обозначения физических величин
и единиц измерения
3.1 Общие правила и метод формирования и написания наименований и обозначений
Основа (ядро) сложного символического обозначения может быть выбрана в таблицах 2 - 4, а нужные индексы (чаще всего подстрочные), образующие уникальное сложное символическое обозначение, могут быть выбраны в таблицах 5 - 10.
Примечание 1 - Используемые в настоящем стандарте правила заимствованы из серии стандартов ИСО 80000, однако представленный в 3.2 метод индексирования базового символа (KIM) вводится для международных стандартов впервые. В основе метода лежат Риманова геометрия и тензорный анализ аффинного пространства (появившиеся во второй половине девятнадцатого столетия).
Примечание 2 - Для обеспечения правильного формулирования терминов и их определений, а также наименований физических величин основой может служить ИСО 10241.
3.2 Общие правила и метод формирования и написания наименований и обозначений физических величин
3.2.1 Наименования
Наименование общей физической величины, как правило, выражается однословным термином в виде имени существительного, написанного строчными буквами прямым шрифтом.
Для ряда систем физических величин наименования (и обозначения) некоторых величин общего характера приведены в серии стандартов ИСО 80000. Общие физические величины, относящиеся к сфере проектирования строительных конструкций, представлены в таблицах 2 - 4 настоящего стандарта.
Наименование новой или дольной физической величины может быть выбрано или скомпоновано, например, посредством комбинирования уже существующего наименования физической величины с иными терминологическими элементами.
