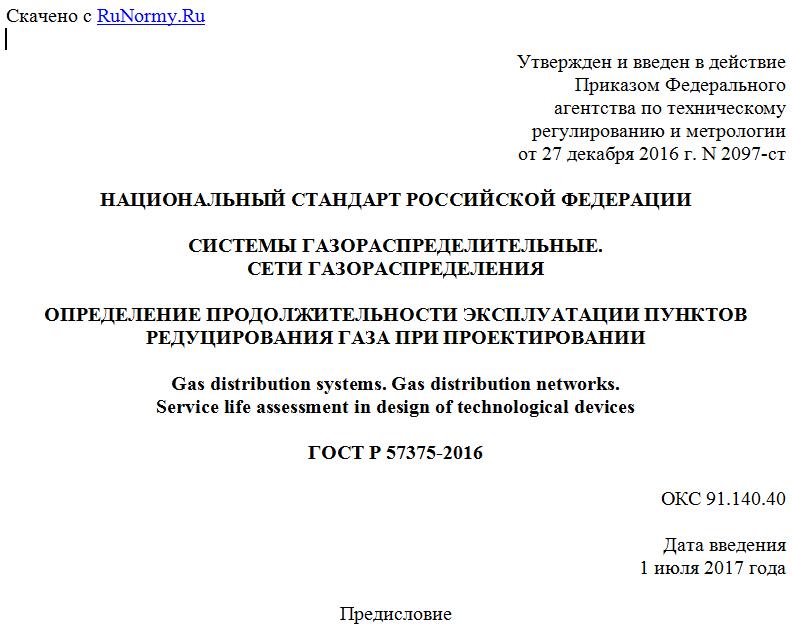

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 декабря 2016 г. N 2097-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ.
СЕТИ ГАЗОРАСПРЕДЕЛЕНИЯ
ОПРЕДЕЛЕНИЕ ПРОДОЛЖИТЕЛЬНОСТИ ЭКСПЛУАТАЦИИ ПУНКТОВ
РЕДУЦИРОВАНИЯ ГАЗА ПРИ ПРОЕКТИРОВАНИИ
Gas distribution systems. Gas distribution networks.
Service life assessment in design of technological devices
ГОСТ Р 57375-2016
ОКС 91.140.40
Дата введения
1 июля 2017 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Головной научно-исследовательский и проектный институт по распределению и использованию газа "Гипрониигаз" (АО "Гипрониигаз"), Акционерным обществом "Газпром газораспределение" (АО "Газпром газораспределение")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 "Нефтяная и газовая промышленность" ПК 4 "Газораспределение и газопотребление"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2016 г. N 2097-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
1.1 Настоящий стандарт устанавливает порядок определения продолжительности эксплуатации пунктов редуцирования газа (далее - ПРГ), предназначенных для применения на сетях газораспределения в соответствии с Техническим регламентом [1], при проектировании.
1.2 Настоящий стандарт распространяется на вновь проектируемые и действующие (при изготовлении проектной документации на капитальный ремонт, реконструкцию или техническое перевооружение) ПРГ:
- пункты редуцирования газа, размещенные в здании и имеющие собственные ограждающие конструкции (ГРП);
- газорегуляторные пункты, размещенные в блоке контейнерного типа (ГРПБ);
- пункты редуцирования газа, размещенные в шкафу из несгораемых материалов (ГРПШ), в т.ч. размещенные ниже уровня поверхности земли.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 27.310 Надежность в технике. Анализ видов, последствий и критичности отказов. Основные положения
ГОСТ 24856-2014 Арматура трубопроводная. Термины и определения
ГОСТ 25100 Грунты. Классификация
ГОСТ 31937 Здания и сооружения. Правила обследования и мониторинга технического состояния
ГОСТ Р 51901.1 Менеджмент риска. Анализ риска технологических систем
ГОСТ Р 51910 Методика исследования и проверки ускоренными методами влияния внешних воздействующих факторов на долговечность и сохраняемость технических изделий. Разработка и построение
ГОСТ Р 53672 Арматура трубопроводная. Общие требования безопасности
ГОСТ Р 53865 Системы газораспределительные. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 51910, ГОСТ Р 53672, ГОСТ Р 53865, ГОСТ 2.601, ГОСТ 27.310, ГОСТ 25100, ГОСТ 31937, а также следующие термины с соответствующими определениями:
3.1
запорная арматура: Арматура, предназначенная для перекрытия потока рабочей среды с определенной герметичностью. [ГОСТ 24856-2014, статья 3.1.1]
3.2
исправное состояние: Состояние объекта, при котором он соответствует всем требованиям нормативно-технической и (или) конструкторской (проектной) документации. [ГОСТ 27.002-89, статья 2.1]
3.3
контрольная арматура: Арматура, предназначенная для управления поступлением рабочей среды в контрольно-измерительную аппаратуру, приборы. [ГОСТ 24856-2014, статья 5.1.7]
3.4
линия редуцирования газа: Комплекс технических устройств, включающих в себя: газопровод, фильтр, запорную, редукционную, предохранительную и защитную арматуры, контрольно-измерительные приборы. Примечание - Фильтр, предохранительная арматура и контрольно-измерительные приборы могут устанавливаться для двух и более линий редуцирования. [ГОСТ Р 56019-2014, статья 3.1.3]
3.5 продолжительность эксплуатации пункта редуцирования газа: Календарная продолжительность эксплуатации от момента ввода в эксплуатацию до проведения технического диагностирования.
3.6
рабочая линия редуцирования: Линия редуцирования, действующая в нормальных условиях эксплуатации. [ГОСТ Р 56019-2014, статья 3.1.12]
3.7
регулятор-монитор: Дополнительный (контрольный) регулятор, используемый в качестве защитного устройства. [ГОСТ Р 54960-2012, статья 3.1.8]
3.8
резервная линия редуцирования: Линия редуцирования, предназначенная для включения в работу в случае выхода из строя или отключения рабочей линии редуцирования. [ГОСТ Р 56019-2014, статья 3.1.15]
3.9
узел редуцирования: Комплекс технических устройств, включающий в себя систему редуцирования и систему защиты от недопустимого изменения давления. [ГОСТ Р 54960-2012, статья 3.1.13]
