Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2016 г. N 2028-ст

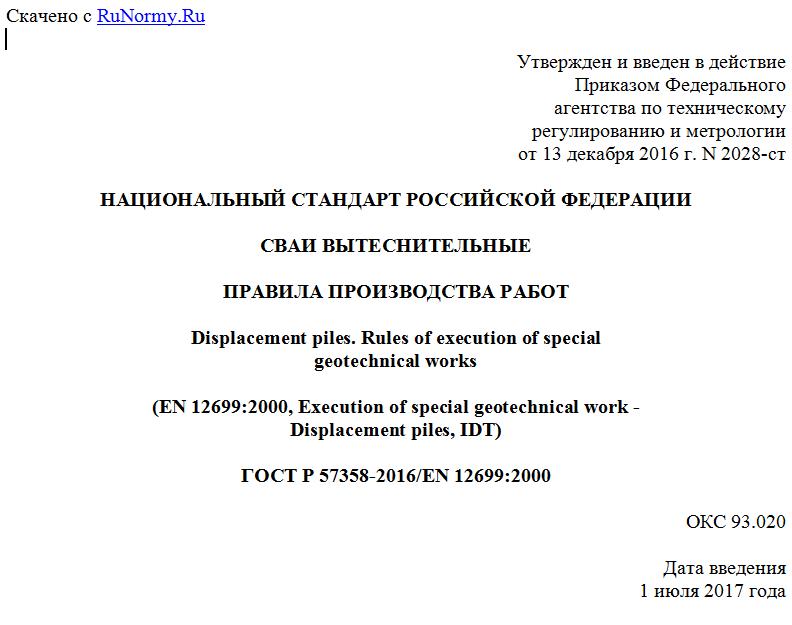

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СВАИ ВЫТЕСНИТЕЛЬНЫЕ
ПРАВИЛА ПРОИЗВОДСТВА РАБОТ
Displacement piles. Rules of execution of special
geotechnical works
(EN 12699:2000, Execution of special geotechnical work -
Displacement piles, IDT)
ГОСТ Р 57358-2016/EN 12699:2000
ОКС 93.020
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство"), Научно-исследовательским институтом оснований и подземных сооружений им. Н.М. Герсеванова на основе собственного перевода на русский язык англоязычной версии указанного в пункте 4 европейского стандарта
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2016 г. N 2028-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН "Выполнение специальных геотехнических работ - Вытеснительные сваи" (EN 12699:2000 Execution of special geotechnical work - Displacement piles", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов и проектов европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает общие требования к проектированию и производству работ при устройстве вытеснительных свай, имеющих диаметр или максимальный размер поперечного сечения, превышающий 150 мм, и погружаемых в грунт с помощью забивки, вибрации, вдавливания, завинчивания или с помощью комбинаций этих методов.
Настоящий стандарт рассматривает следующие методы подготовки вытеснительных свай: предварительное изготовление в заводских условиях, устройство на месте или их комбинацию. Материалами вытеснительных свай могут служить: сталь, чугун, бетон, дерево, цементный раствор, а также комбинации указанных выше материалов. Условия стандарта применяют к одиночным сваям, группам свай или к железобетонным шпунтовым сваям.
Настоящий стандарт не распространяется на буровые, буронабивные сваи и микросваи.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие нормативные документы:
EN 288-2, Specifications and approval of welding procedures for metalic materials - Part 2: Welding procedures specifications for arc welding (Процедуры сварочные для металлических материалов. Технические условия и утверждение. Часть 2. Технические условия на процедуру дуговой сварки)
EN 499, Welding consumables - Covered electrodes for manual metal arc welding of non alloy and fine grain steels - Classification (Электроды, покрытые для ручной дуговой сварки металлическим электродом нелегированных и мелкозернистых сталей. Классификация)
EN 791, Drill rigs - Safety (Установки буровые. Безопасность)
EN 996, Piling Equipment - Safety Requirements (Оборудование для производства свайных работ. Требования безопасности)
EN 1536, Execution of special geotechnical works - Bored piles (Выполнение специальных геотехнических работ. Буровые сваи)
EN 10248, Hot rolled sheet piling of non alloy steels (Сваи шпунтовые горячекатаные из нелегированной стали)
EN 25817, Arc welded joints in steel - Guidance on quality levels for imperfections (ISO 5817:1992) [Соединения стальные, выполненные дуговой сваркой. Руководство по определению уровней качества в зависимости от дефектов шва (ISO 5817:1992)]
EN 29692, Metal-arc welding with covered electrode, gas-shielded metal-arc welding and gas welding - Joint preparations for steel (Сварка дуговая металлическим электродом с покрытием, дуговая сварка металлическим электродом в среде защитного газа и газовая сварка. Подготовка стального соединения под сварку)
ENV 206, Concrete - Performance, production, placing and compliance criteria (Бетон. Технические требования, эксплуатационные характеристики, производство и соответствие требованиям)
ENV 1991-1, Eurocode 1: Basis of design and actions on structures - Part 1: Basis of design (Еврокод 1. Основы проектирования и работы на конструкциях. Часть 1. Основы проектирования)
ENV 1992-3, Eurocode 2: Design of concrete structures - Part 3: Concrete foundations (Еврокод 2. Проектирование бетонных конструкций. Часть 3. Бетонные фундаменты)
ENV 1993-5, Eurocode 3: Design of steel structures - Part 5: Piling (Еврокод 3. Проектирование стальных конструкций. Часть 5. Забивка свай)
ENV 1994-1-1, Eurocode 4: Design of composite steel and concrete structures - Part 1-1: General rules and rules for buildings (Еврокод 4. Проектирование комбинированных стальных и бетонных конструкций. Часть 1-1. Общие правила и правила для зданий)
ENV 1995-1-1, Eurocode 5: Design of timber structures - Part 1.1: General rules and rules for buildings (Еврокод 5. Проектирование деревянных конструкций. Часть 1.1. Общие правила и правила для зданий)
ENV 1997-1:1994, Eurocode 7: Geotechnical design - Part 1: General rules (Еврокод 7. Геотехническое проектирование. Часть 1. Общие правила)
EN ISO 4063, Welding and allied processes - Nomenclature of processes and reference numbers (ISO 4063:1998) [Сварка и смежные процессы. Перечень процессов и ссылочные номера (ISO 4063:1998)]
prEN 12063, Execution of special geotechnical work - Sheet pile walls (Выполнение специальных геотехнических работ. Стены на шпунтовых сваях)
prEN 12794:1997, Precast concrete foundation piles (Предварительно изготовленные железобетонные сваи)
2. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 вытеснительная свая (displacement pile): Свая, которая погружается в грунт (или выполняется в грунте) без его извлечения (кроме случаев, когда затруднено ее погружение или когда необходимо уменьшить воздействие пучения, вибрации).
3.2 предварительно изготовленная (вытеснительная) свая [prefabricated (displacement) pile]: Свая, погружаемая в грунт без разбуривания или в лидерную скважину без выемки грунта и не заполняемая бетонной смесью.
3.3 вытеснительная набивная свая [cast in place (displacement) pile]: Свая, устраиваемая путем погружения железобетонной оболочки, а также с помощью оставляемой или инвентарной обсадной трубы с закрытым концом с заполнением их полости неармированным или армированным бетоном.
3.4 испытуемая свая (test pile): Свая, подвергаемая испытаниям нагрузкой в полевых условиях в целях проверки ее несущей способности по грунту и определения перемещений в грунте от нагрузок, а также перемещений на ступенях нагрузок во времени.
3.5 опытная свая (trial pile): Свая, выполняемая для отработки технологии и оценки возможности погружения или устройства в конкретных грунтовых условиях.
3.6 опытная нерабочая свая (preliminary pile): Свая, выполняемая до начала основных работ на стадии изысканий, в целях определения типа и параметров свай, оборудования для погружения или устройства, оценки несущей способности по грунту и не включаемая в работу сооружения.
3.7 испытание сваи при постоянной скорости ее нагружения (constant rate of penetration pile load test): Испытание статической нагрузкой, при которой испытуемая свая погружается в грунт с постоянной скоростью.
3.8 рабочий уровень (working level): Уровень, с которого осуществляется погружение свай (см. рисунок А.13 приложения А).
4. Общие положения
4.1 Вытеснительные сваи следует проектировать на основе результатов инженерных изысканий, выполненных в соответствии с требованиями ENV 1997-1:1994
