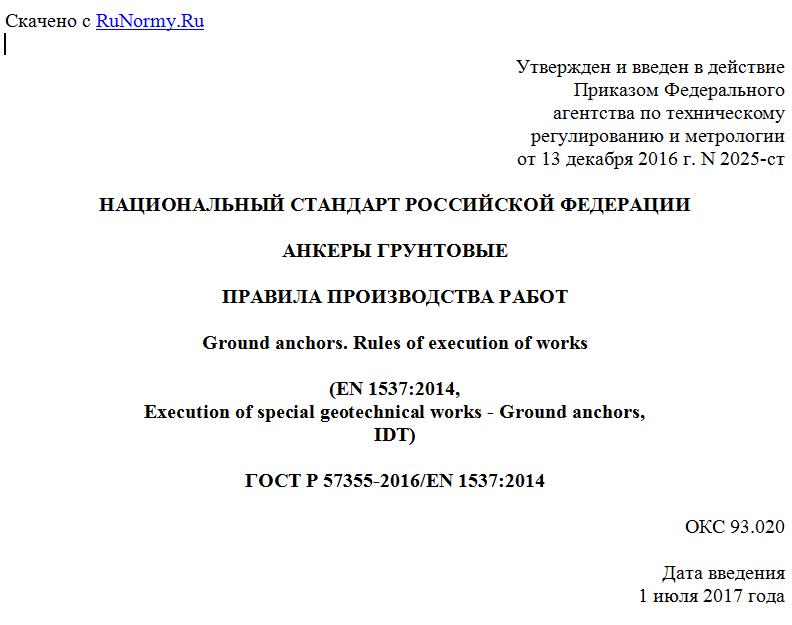

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2016 г. N 2025-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АНКЕРЫ ГРУНТОВЫЕ
ПРАВИЛА ПРОИЗВОДСТВА РАБОТ
Ground anchors. Rules of execution of works
(EN 1537:2014,
Execution of special geotechnical works - Ground anchors,
IDT)
ГОСТ Р 57355-2016/EN 1537:2014
ОКС 93.020
Дата введения
1 июля 2017 года
Предисловие
1 ПОДГОТОВЛЕН структурным подразделением Акционерного общества "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство"), Научно-исследовательским институтом оснований и подземных сооружений им. Н.М. Герсеванова (НИИОСП им. Н.М. Герсеванова) на основе официального перевода на русский язык немецкоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2016 г. N 2025-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 1537:2014 "Выполнение специальных геотехнических работ. Грунтовые анкеры" (EN 1537:2014 " von Arbeiten im Spezialtiefbau - Verpressanker", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения его в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные и межгосударственный стандарт, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает общие требования к проектированию и производству работ при устройстве грунтовых анкеров, а также к их испытаниям. Анкеры могут применяться как для постоянного, так и для временного использования. Грунтовый анкер состоит из трех основных частей: оголовка, растягивающего элемента (анкерной тяги) и заделки (корня).
Настоящий стандарт действителен для грунтовых анкеров, которые с помощью инъекционного раствора соединены с массивом грунта, закреплены и испытаны. Настоящий стандарт не включает в себя другие методы анкерного крепления свай, работающих на растяжение, винтовых буровых свай, механические анкерные крепления, грунтовые костыли, анкеры типа "Toter-Mann" или анкерные разжимные втулки.
Грунтовые анкеры рассчитываются согласно ЕН 1997-1 и испытываются согласно ЕН ИСО 22477-5. Типовой грунтовый анкер и анкер с упорной трубой представлены на рисунках 1 и 2.
Настоящий стандарт не может заменить знания специалистов и компетентность опытных строительных фирм, которые необходимы при использовании настоящего стандарта.
1 - точка крепления на домкрате натяжения арматуры во время
натяжения; 2 - точка крепления на оголовке анкера в рабочем
состоянии; 3 - муфта крепления анкера; 4 - анкерная плита;
5 - опорная конструкция; 6 - часть строительной
конструкции; 7 - раструбный переход; 8 - уплотняющая
прокладка; 9 - грунт/скальная порода; 10 - скважина;
11 - защитная труба; 12 - растягивающий элемент (анкерная
тяга); 13 - цементный камень заделки; 14 - тампонажный
раствор (при необходимости)
Рисунок 1 - Схема типового грунтового анкера без деталей
и антикоррозионной защиты оголовка анкера
1 - точка крепления на домкрате натяжения арматуры во время
натяжения; 2 - точка крепления на оголовке анкера в рабочем
состоянии; 3 - муфта крепления анкера; 4 - анкерная плита;
5 - опорная конструкция; 6 - часть строительной
конструкции; 7 - раструбный переход; 8 - уплотняющая
прокладка; 9 - грунт/скальная порода; 10 - скважина;
11 - защитная труба; 12 - растягивающий элемент (анкерная
тяга); 13 - цементный камень заделки; 14 - тампонажный
раствор (при необходимости); 15 - упорная труба
Рисунок 2 - Схема анкера с упорной трубой без деталей
и антикоррозионной защиты оголовка анкера
2. Нормативные ссылки
EN 206-1 <1>, Beton - Teil 1: Festlegung, Eigenschaften, Herstellung und . (Бетон. Часть 1. Технические требования, эксплуатационные характеристики, производство и соответствие требованиям)
Concrete - Specification, performance, production and conformity
--------------------------------
<1> Отменен. Действует EN 206:2013.
EN 447, Spannglieder - Allgemeine Anforderungen (Раствор строительный жидкий для напрягаемых арматурных элементов. Технические условия)
Grout for prestressing tendons - Basic requirements
EN 934-2, Zusatzmittel Beton, und - Teil 2: Betonzusatzmittel - Definitionen, Anforderungen, , Kennzeichnung und Beschriftung (Добавки к бетону, строительному раствору и жидкому строительному раствору. Часть 2. Добавки к бетону. Определения, требования, соответствие, маркировка и этикетирование)
Admixtures for concrete, mortar and grout - conformity, marking and labeling
EN 1992-1-1, Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln und Regeln den Hochbau (Еврокод 2. Проектирование железобетонных конструкций. Часть 1-1. Общие правила и правила для зданий)
