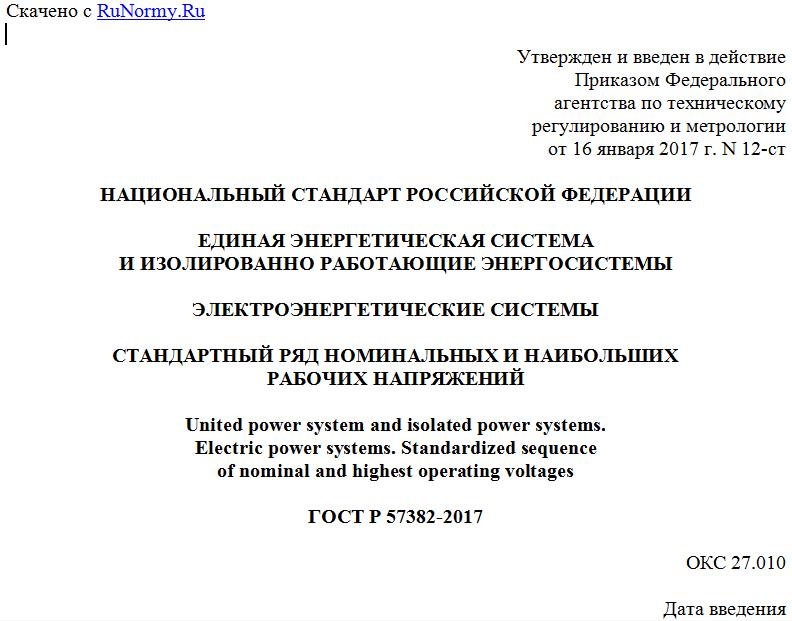

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 января 2017 г. N 12-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЕДИНАЯ ЭНЕРГЕТИЧЕСКАЯ СИСТЕМА
И ИЗОЛИРОВАННО РАБОТАЮЩИЕ ЭНЕРГОСИСТЕМЫ
ЭЛЕКТРОЭНЕРГЕТИЧЕСКИЕ СИСТЕМЫ
СТАНДАРТНЫЙ РЯД НОМИНАЛЬНЫХ И НАИБОЛЬШИХ
РАБОЧИХ НАПРЯЖЕНИЙ
United power system and isolated power systems.
Electric power systems. Standardized sequence
of nominal and highest operating voltages
ГОСТ Р 57382-2017
ОКС 27.010
Дата введения
1 сентября 2017 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Системный оператор Единой энергетической системы"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 016 "Электроэнергетика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 января 2017 г. N 12-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт в серии "Единая энергетическая система и изолированно работающие энергосистемы" относится к группе основополагающих стандартов для проектирования и эксплуатации электроэнергетических систем.
Настоящий стандарт устанавливает ряд номинальных напряжений и наибольших рабочих напряжений для трехфазных электрических сетей переменного тока с действующим значением напряжения свыше 6 кВ, входящих в состав ЕЭС России и технологически изолированных территориальных электроэнергетических систем.
Настоящий стандарт применяется наряду с ГОСТ 29322-2014 (IEC 60038:2009) в части установления номинальных напряжений для систем переменного тока напряжением свыше 220 кВ. Установленные в настоящем стандарте требования к наибольшим рабочим напряжениям для систем переменного тока напряжением 110 кВ и выше являются приоритетными по отношению к рекомендованным группам значений наибольшего напряжения для электрооборудования, приведенным в ГОСТ 29322-2014 (IEC 60038:2009).
1 Область применения
1.1 Настоящий стандарт распространяется на электрические сети общего назначения переменного напряжения частоты 50 Гц и присоединяемые к ним оборудование, источники и приемники электрической энергии номинальным напряжением 6 кВ и выше.
1.2 Настоящий стандарт устанавливает:
- стандартный ряд значений междуфазных номинальных напряжений;
- значения наибольшего рабочего междуфазного напряжения для каждого номинального напряжения;
- допустимые по величине и длительности повышения междуфазного напряжения для каждого номинального напряжения.
1.3 Настоящий стандарт не распространяется на специальные электрические сети и присоединяемые к ним оборудование, источники и приемники электрической энергии, а также на распределительные устройства генераторного напряжения электростанций.
Примечание - Под специальными электрическими сетями понимаются электрические сети для сварочных установок, промышленных электрических печей, цепи, замкнутые внутри электрических машин, аппаратов и других электрических устройств, контактные сети для электрифицированного (рельсового и безрельсового) транспорта и т.п.
1.4 Настоящий стандарт применяется при разработке стандартов и иной нормативной и технической документации, в которой используются номинальные и наибольшие рабочие значения напряжений.
1.5 Настоящий стандарт не применяется при разработке документов по стандартизации и иной документации, в которой устанавливаются требования по номинальному напряжению и/или наибольшему рабочему напряжению электрооборудования, предназначенного для экспортных поставок, и электрооборудования энергообъектов на сопредельных с Российской Федерацией территориях, которые работают параллельно с Единой энергетической системой России. Для таких целей применяется ГОСТ 29322-2014 (IEC 60038:2009).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 11677-85 Трансформаторы силовые. Общие технические условия
ГОСТ 12450-82 Выключатели переменного тока на номинальные напряжения от 110 до 750 кВ. Технические требования к отключению ненагруженных воздушных линий и методы испытаний
ГОСТ 29322-2014 (IEC 60038:2009) Напряжения стандартные
ГОСТ Р 52565-2006 Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия
ГОСТ Р 52719-2007 Трансформаторы силовые. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 электрическая сеть общего назначения: Электрическая сеть, предназначенная для передачи электрической энергии различным потребителям (приемникам электрической энергии).
3.2 номинальное напряжение: Напряжение, на которое спроектирована электрическая сеть.
3.3 наибольшее рабочее напряжение: Наибольшее напряжение частоты 50 Гц, неограниченно длительное приложение которого к зажимам разных фаз (полюсов) электрооборудования допустимо по условиям работы его изоляции.
4 Общие положения
4.1 В соответствии с требованиями настоящего стандарта для электрических сетей общего назначения нормируются значения:
- номинальных напряжений;
- наибольших рабочих напряжений;
- допустимых по величине и длительности повышений напряжения.
4.2 Нормы настоящего стандарта применяются для:
- источников электрической энергии;
