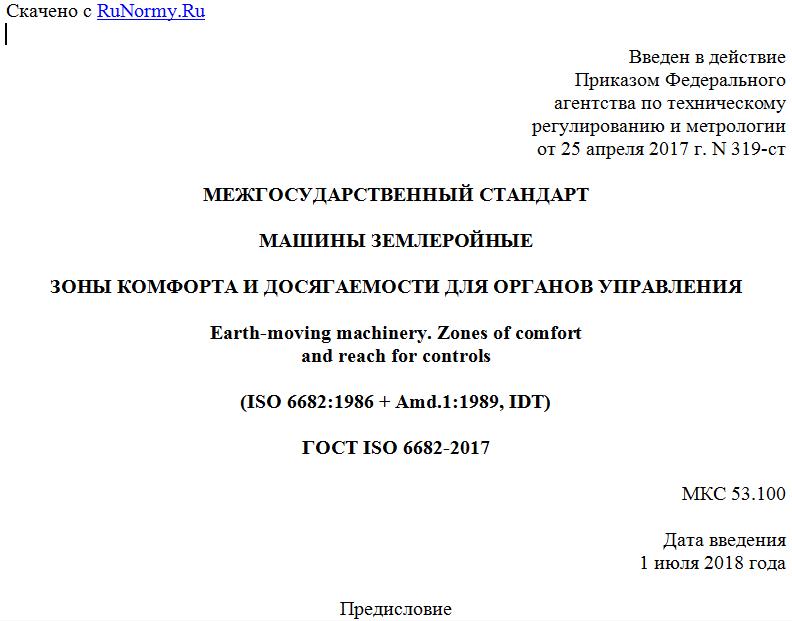

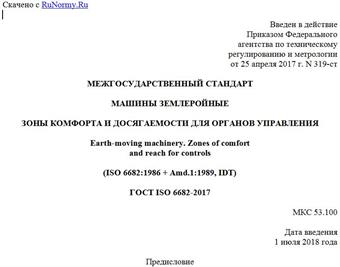

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 апреля 2017 г. N 319-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ ЗЕМЛЕРОЙНЫЕ
ЗОНЫ КОМФОРТА И ДОСЯГАЕМОСТИ ДЛЯ ОРГАНОВ УПРАВЛЕНИЯ
Earth-moving machinery. Zones of comfort
and reach for controls
(ISO 6682:1986 + Amd.1:1989, IDT)
ГОСТ ISO 6682-2017
МКС 53.100
Дата введения
1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2017 г. N 96-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 апреля 2017 г. N 319-ст межгосударственный стандарт ГОСТ ISO 6682-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.
5 Настоящий стандарт идентичен международному стандарту ISO 6682:1986 "Машины землеройные. Зоны комфорта и досягаемости для органов управления" ("Earth-moving machinery - Zones of comfort and reach for controls", IDT), включая техническое изменение Amd.1:1989.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает зоны комфорта и досягаемости органов управления для операторов высокого и низкого роста в положении сидя и предназначен для руководства при проектировании органов управления на рабочих местах операторов землеройных машин.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты. Для недатированных ссылок применяют последнее издание ссылочного документа:
ISO 3411 Earth-moving machinery - Physical dimensions of operators and minimum operator space envelope (Машины землеройные. Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора)
ISO 5353 Earth-moving machinery, and tractors and machinery for agriculture and forestry - Seat index point (Машины землеройные, тракторы и машины для сельского и лесного хозяйства. Контрольная точка сиденья)
ISO 6746-1 Earth-moving machinery - Definitions of dimensions and codes - Part 1: Base machine (Машины землеройные. Определения размеров и коды. Часть 1. Базовая машина)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 контрольная точка сиденья SIP (Seat Index Point): Контрольная точка сиденья по ISO 5353, определяемая при номинальных регулировках сиденья.
3.2 перемещение органа управления (control displacement): Ход или движение органа управления в пределах рабочего диапазона.
3.3 расположение органа управления (control location): Положение органа управления, включая его перемещения, определяемые относительно контрольной точки сиденья SIP.
3.4 основные органы управления (primary controls): Органы управления, часто или постоянно используемые оператором, например:
a) органы управления машиной - рулевым управлением, трансмиссией, тормозами, частотой вращения двигателя и т.д.;
b) органы управления рабочим оборудованием - отвалом, ковшом, рыхлителем и т.д.
3.5 вспомогательные органы управления (secondary controls): Органы управления, редко используемые оператором (переключатели освещения, стеклоочистителя, стартера, отопительной установки, кондиционера и т.д.).
3.6 зоны комфорта (zones of comfort): Предпочтительные зоны расположения основных органов ручного и ножного управления. Расположенные в этих зонах органы управления должны быть легко досягаемыми для операторов высокого и низкого роста.
3.7 зоны досягаемости (zones of reach): Зоны расположения вспомогательных органов ручного и ножного управления. Расположенные в этих зонах органы управления должны быть досягаемыми для операторов высокого и низкого роста, в положении сидя, при этом допускается, что оператор может повернуться или наклониться вперед или в стороны.
3.8 система координат XYZ (XYZ coordinate system): Система координат, используемая для определения зон расположения органов управления:
a) начало координат - контрольная точка сиденья SIP;
b) ось X - продольная, в направлении вперед от точки SIP;
c) ось Y - поперечная, в направлении вправо от точки SIP;
d) ось Z - вертикальная, положительная в направлении вверх от точки SIP (см. ИСО 6746-1).
3.9 сгибание (flexion): Движение, при котором изменяется угол между частями тела.
3.10 приведение (adduction): Движение в плоскости, перпендикулярной к плоскости сгибания, направленное к средней линии тела (плоскость X, Z).
3.11 отведение (abduction): Движение в плоскости, перпендикулярной к плоскости сгибания, направленное от средней линии тела (плоскость X, Z).
3.12 дуговое движение (circumduction): Движение вокруг оси, при котором описывается коническая поверхность.
4. Зоны расположения органов управления
4.1 Зоны расположения органов управления определяют относительно точки SIP.
4.2 Зоны комфорта и досягаемости органов ручного и ножного управления приведены на рисунках 1, 2, 3. Зоны соответствуют антропометрическим данным
