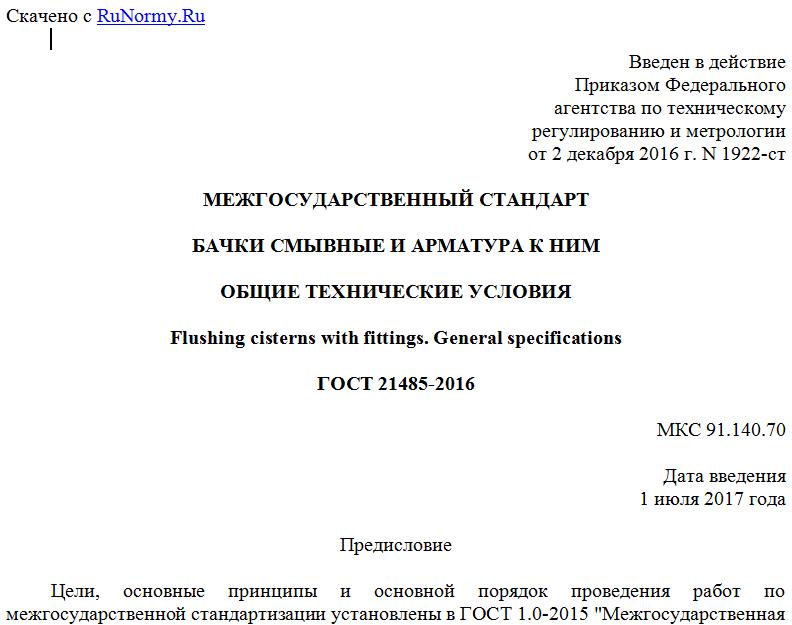

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 декабря 2016 г. N 1922-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БАЧКИ СМЫВНЫЕ И АРМАТУРА К НИМ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Flushing cisterns with fittings. General specifications
ГОСТ 21485-2016
МКС 91.140.70
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "НИИсантехники" (ОАО "НИИсантехники")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2016 г. N 93-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 декабря 2016 г. N 1922-ст межгосударственный стандарт ГОСТ 21485-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 ВЗАМЕН ГОСТ 21485-94
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт распространяется на смывные бачки, предназначенные для промывки унитазов и напольных чаш, установленных в санитарных узлах, бытовых и других помещениях зданий и сооружений различного назначения, на наполнительную арматуру при давлении воды в водопроводе от 0,05 до 1,0 МПа, а также на спускную арматуру к ним.
Стандарт устанавливает обязательные требования к качеству продукции, изложенные в разделе 4, 5.1 и разделах 6 - 8.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения
ГОСТ 9.402-2004 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию
ГОСТ 13449-82 (СТ СЭВ 2683-80) Изделия санитарные керамические. Методы испытаний
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15167-93 Изделия санитарные керамические. Общие технические условия
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 27679-88 (СТ СЭВ 5840-86) Защита от шума в строительстве. Санитарно-техническая арматура. Метод лабораторных измерений шума
ГОСТ 30493-96 Изделия санитарные керамические. Типы и основные размеры
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 смывной бачок: Безнапорный, накапливающий воду резервуар, наполняемый автоматически из водопроводной сети, опорожняемый вручную или автоматически для промывания чаши унитаза.
3.2 наполнительная арматура: Гидравлическое устройство, автоматически заполняющее водой до заданного уровня смывной бачок и герметично перекрывающее ее поступление.
3.3 спускная арматура: Гидравлическое устройство, приводимое в действие вручную или с помощью электрического сигнала, обеспечивающее слив заданного объема воды из смывного бачка в унитаз.
3.4 пусковое устройство: Механизм обеспечения подачи воды из бачка в унитаз.
3.5 кратковременное воздействие: Минимальное время воздействия на пусковое устройство бачка (не более 1,5 с).
3.6 переливное устройство: Гидравлическое устройство, отводящее воду из смывного бачка в унитаз при его переполнении.
3.7 полезный объем: Объем воды, поступающий на смыв в чашу унитаза из бачка, заполненного водой до отметки на 20 мм ниже уровня перелива, до момента автоматического закрытия спускного клапана при закрытой наполнительной арматуре.
3.8 полный спуск: Режим, обеспечивающий спуск полезного объема воды.
3.9 малый спуск: Режим, обеспечивающий спуск части полезного объема воды.
3.10 сапун: Воздушный канал, соединяющий бачок с атмосферой.
4. Типы и основные размеры смывных бачков
4.1 Типы и установочные размеры бачков должны соответствовать указанным в таблице 1.
Таблица 1
Тип бачка Высота установки (от уровня пола до днища бачка), мм Присоединение наполнительной арматуры к корпусу бачка
БУ - бачок смывной, непосредственно устанавливаемый на унитазе Определяется высотой унитаза Боковое или нижнее
БН - бачок смывной низкорасполагаемый До 650 То же
БС - бачок смывной среднерасполагаемый От 650 до 900 "
БВ - бачок смывной высокорасполагаемый От 900 до 1900 Боковое
