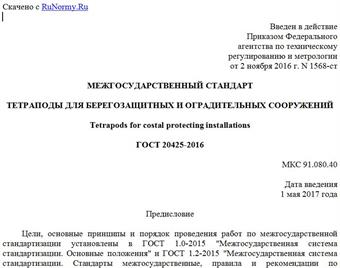

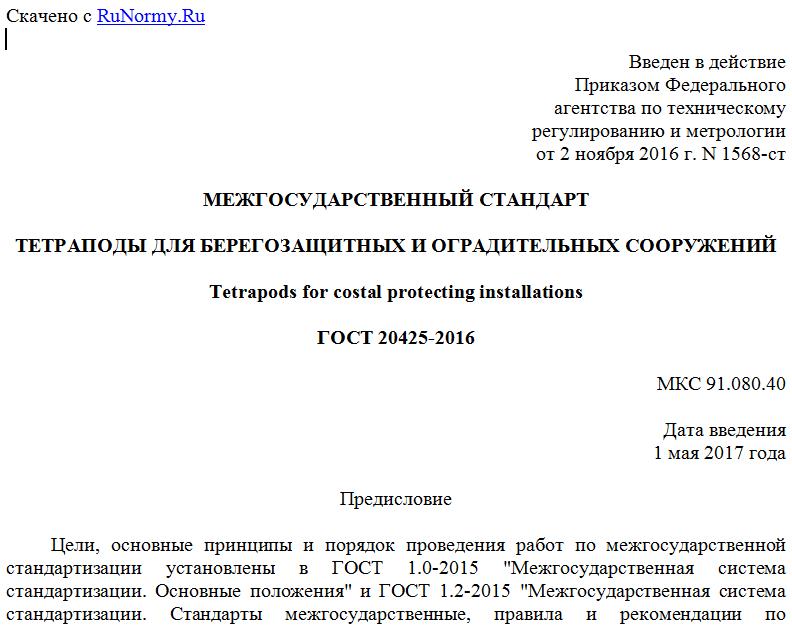

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 ноября 2016 г. N 1568-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТЕТРАПОДЫ ДЛЯ БЕРЕГОЗАЩИТНЫХ И ОГРАДИТЕЛЬНЫХ СООРУЖЕНИЙ
Tetrapods for costal protecting installations
ГОСТ 20425-2016
МКС 91.080.40
Дата введения
1 мая 2017 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Филиалом ОАО "Научно-исследовательский институт транспортного строительства" "Научно-исследовательский центр "Морские берега" (Филиал ОАО ЦНИИС "НИЦ "Морские берега"), Федеральным центром нормирования, стандартизации и технической оценки соответствия в строительстве (ФАУ "ФЦС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 августа 2016 г. N 90-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 ноября 2016 г. N 1568-ст межгосударственный стандарт ГОСТ 20425-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2017 г.
5 ВЗАМЕН ГОСТ 20425-75
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на фигурные бетонные блоки - тетраподы, предназначенные для волногасящих берегозащитных и оградительных сооружений.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки
ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
ГОСТ 10060-2012 Бетоны. Методы определения морозостойкости
ГОСТ 12730.5-84 Бетоны. Методы определения водонепроницаемости
ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности
ГОСТ 26633-2012 Бетоны тяжелые и мелкозернистые. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 берегозащитные сооружения: Система устройств для защиты автомобильных дорог, проходящих по берегу, от оползней, а также от абразии (разрушения волнами и прибоем берегов морей, озер, водохранилищ) и боковой эрозии.
3.2 тетраподы: Фигурные бетонные блоки, предназначенные для берегозащитных и оградительных сооружений.
3.3 класс бетона по прочности на сжатие: Кубиковая прочность бетона в мегапаскалях, принимаемая с гарантированной обеспеченностью 0,95.
4. Технические требования
4.1 Форма, марки и основные размеры тетраподов должны соответствовать указанным на рисунке 1 и в таблице 1.
Рисунок 1 - Тетрапод
Таблица 1
Марки и основные размеры тетраподов
В сантиметрах
Марки Основные размеры
Высота тетрапода H Расстояние от плоскости малого основания усеченного конуса до центра тетрапода h Высота усеченного конуса h1 Диаметр большого основания усеченного конуса D Диаметр малого основания усеченного конуса d Ширина тетрапода B
Т-1,5 134 88 57 65 38 144
Т-3,0 170 112 85 78 46 183
Т-5,0 207 138 105 94 50 225
Т-7,8 235 156 120 105 60 255
Т-13 279 180 140 128 70 294
Т-20 310 202 150 148 88 330
Т-25 335 218 163 159 95 356
Примечания 1 Цифры в обозначении марки означают массу тетрапода в тоннах. 2 Допускается применение тетраподов промежуточных и более высоких марок. Основные размеры тетраподов при этом устанавливаются интерполяцией (экстраполяцией).
4.2 Отклонения от проектных размеров тетраподов не должны превышать следующих значений:
- по диаметру малого основания усеченного конуса d, мм ..... +/- 20;
- по высоте H, мм .......................................... +/- 50;
