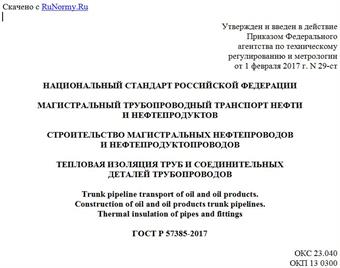

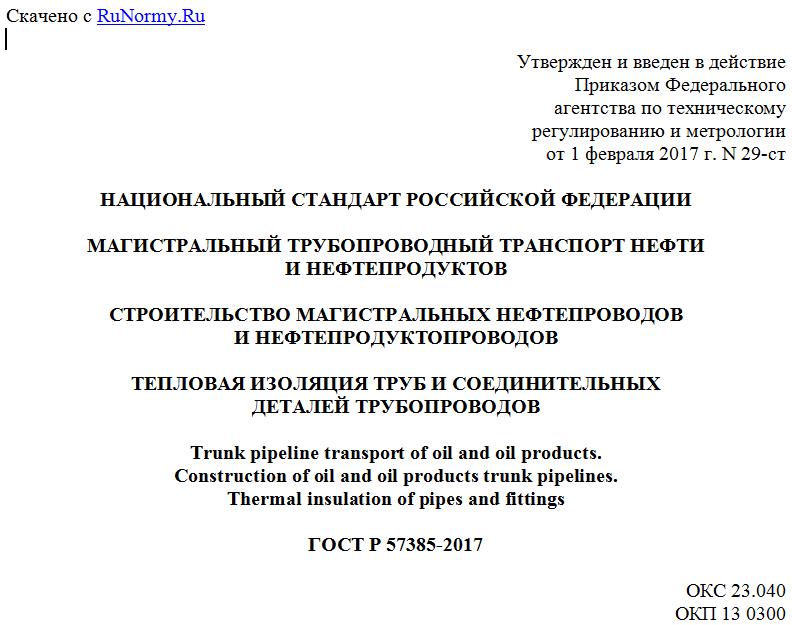

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 февраля 2017 г. N 29-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАГИСТРАЛЬНЫЙ ТРУБОПРОВОДНЫЙ ТРАНСПОРТ НЕФТИ
И НЕФТЕПРОДУКТОВ
СТРОИТЕЛЬСТВО МАГИСТРАЛЬНЫХ НЕФТЕПРОВОДОВ
И НЕФТЕПРОДУКТОПРОВОДОВ
ТЕПЛОВАЯ ИЗОЛЯЦИЯ ТРУБ И СОЕДИНИТЕЛЬНЫХ
ДЕТАЛЕЙ ТРУБОПРОВОДОВ
Trunk pipeline transport of oil and oil products.
Construction of oil and oil products trunk pipelines.
Thermal insulation of pipes and fittings
ГОСТ Р 57385-2017
ОКС 23.040
ОКП 13 0300
Дата введения
1 сентября 2017 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-исследовательский институт транспорта нефти и нефтепродуктов Транснефть" (ООО "НИИ Транснефть")
2 ВНЕСЕН Подкомитетом ПК 10 "Строительство и капитальный ремонт объектов нефтяной и газовой промышленности" Технического комитета по стандартизации ТК 23 "Нефтяная и газовая промышленность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 февраля 2017 г. N 29-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
1.1 Настоящий стандарт устанавливает характеристики тепловой изоляции труб и соединительных деталей трубопроводов, применяемых при строительстве магистральных нефтепроводов и нефтепродуктопроводов надземной и подземной прокладки, наружным диаметром от 159 до 1420 мм.
1.2 Настоящий стандарт распространяется на тепловую изоляцию заводского и трассового нанесения линейной части магистральных нефтепроводов и нефтепродуктопроводов, в том числе тепловую изоляцию сварных стыков.
1.3 Настоящий стандарт не распространяется на тепловую изоляцию резервуаров, технологических трубопроводов и механотехнологического оборудования.
1.4 Настоящий документ предназначен для применения изготовителями тепловой изоляции труб и соединительных деталей трубопроводов, а также организациями, осуществляющими строительство и ремонт магистральных нефтепроводов и нефтепродуктопроводов в тепловой изоляции.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 409 Пластмассы ячеистые и резины губчатые. Метод определения кажущейся плотности
ГОСТ EN 826 Изделия теплоизоляционные, применяемые в строительстве. Методы определения характеристик сжатия
ГОСТ EN 1602 Изделия теплоизоляционные, применяемые в строительстве. Метод определения кажущейся плотности
ГОСТ 7076 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ EN 12087 Изделия теплоизоляционные, применяемые в строительстве. Методы определения водопоглощения при длительном погружении
ГОСТ 17177 Материалы и изделия строительные теплоизоляционные. Методы испытаний
ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля
ГОСТ 25880 Материалы и изделия строительные теплоизоляционные. Упаковка, маркировка, транспортирование и хранение
ГОСТ 30244 Материалы строительные. Методы испытаний на горючесть
ГОСТ 30732 Трубы и фасонные изделия с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия
ГОСТ 31448 Трубы стальные с защитными наружными покрытиями для магистральных газонефтепроводов. Технические условия
ГОСТ Р 51164 Трубопроводы стальные магистральные. Общие требования к защите от коррозии
ГОСТ Р 52246 Прокат листовой горячеоцинкованный. Технические условия
ГОСТ Р 53327 Теплоизоляционные конструкции промышленных трубопроводов. Метод испытания на распространение пламени
ГОСТ Р 53691 Ресурсосбережение. Обращение с отходами. Паспорт отхода I - IV класса опасности. Основные требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 защитная оболочка: Конструкция, устанавливаемая на наружной поверхности тепловой изоляции труб и соединительных деталей трубопровода для защиты от механических повреждений и воздействия окружающей среды.
3.2 кажущаяся плотность в ядре: Плотность материала, с учетом объема закрытых пор и без учета поверхностных слоев.
3.3 линейная часть магистрального трубопровода: Комплекс объектов магистрального трубопровода, включающий в себя трубопроводы, в том числе переходы через естественные и искусственные препятствия, запорную и иную арматуру, установки электрохимической защиты от коррозии, вдольтрассовые линии электропередач, сооружения технологической связи, иные устройства и сооружения, обеспечивающие его безопасную и надежную эксплуатацию, и предназначенный для перекачки нефти/нефтепродуктов между площадочными объектами магистрального трубопровода.
3.4 магистральный трубопровод (для транспортировки нефти/нефтепродуктов): Производственно-технологический комплекс, предназначенный для транспортировки подготовленной нефти и нефтепродуктов.
3.5 металлополимерная оболочка: Металлическая защитная оболочка труб подземной прокладки с нанесенным полимерным полиэтиленовым или термореактивным покрытием.
3.6 противопожарная вставка: Вставка на магистральном трубопроводе, изготовленная из негорючих теплоизоляционных материалов, являющаяся препятствием для распространения горения.
3.7 скорлупа: теплоизоляционный материал в виде сектора цилиндра, внутренний радиус которого с учетом допусков соответствует радиусу теплоизолированной трубы или детали.
3.8 соединительная деталь трубопровода: Элемент трубопровода, предназначенный для изменения направления оси трубопровода, ответвления от него, герметизации концов, изменения диаметра трубопровода или толщины стенок.
Примечание - К соединительным деталям относятся отводы, переходы, днища, тройники, переходные кольца и пр.
3.9 теплоизоляционный материал: Материал, применяемый в теплоизоляционной конструкции для выполнения функции основного термического сопротивления.
3.10 центрирующая опора: Устройство, позволяющее центрировать трубу/соединительную деталь трубопровода относительно защитной оболочки перед нанесением пенополиуретана.
4. Сокращения
