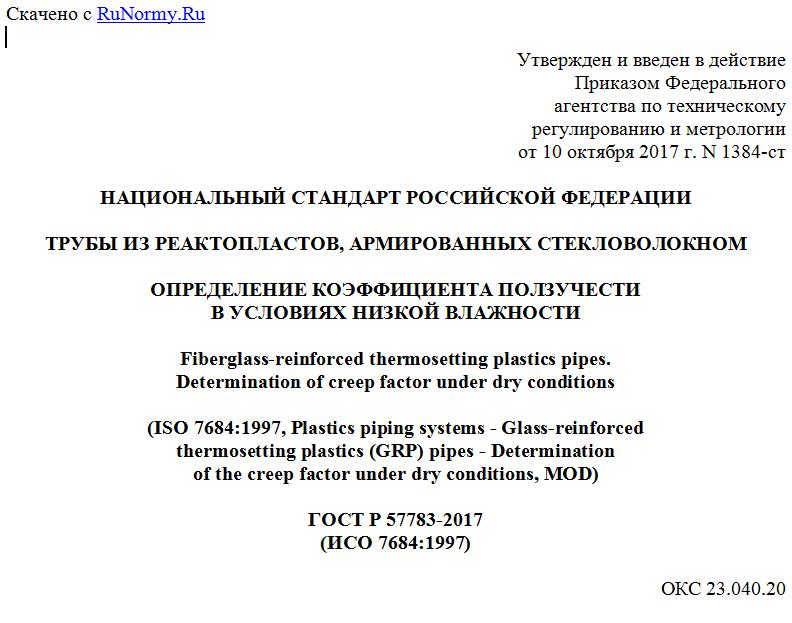

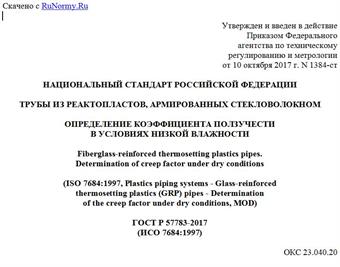

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 октября 2017 г. N 1384-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ ИЗ РЕАКТОПЛАСТОВ, АРМИРОВАННЫХ СТЕКЛОВОЛОКНОМ
ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ПОЛЗУЧЕСТИ
В УСЛОВИЯХ НИЗКОЙ ВЛАЖНОСТИ
Fiberglass-reinforced thermosetting plastics pipes.
Determination of creep factor under dry conditions
(ISO 7684:1997, Plastics piping systems - Glass-reinforced
thermosetting plastics (GRP) pipes - Determination
of the creep factor under dry conditions, MOD)
ГОСТ Р 57783-2017
(ИСО 7684:1997)
ОКС 23.040.20
Дата введения
1 февраля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Инновации будущего" совместно с Акционерным обществом "НПО "Стеклопластик" при участии Автономной некоммерческой организации "Центр нормирования, стандартизации и классификации композитов" и Объединения юридических лиц "Союз производителей композитов" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 октября 2017 г. N 1384-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 7684:1997 "Системы пластмассовых трубопроводов. Трубы из стеклопластиков на основе термореактивных смол. Определение коэффициента ползучести в условиях низкой влажности" (ISO 7684:1997 "Plastics piping systems - Glass-reinforced thermosetting plastics (GRP) pipes - Determination of the creep factor under dry conditions", MOD) путем изменения его структуры для приведения в соответствие с требованиями, установленными в ГОСТ 1.5-2001 (подразделы 4.2 и 4.3); путем изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив соответствующего текста. Оригинальный текст этих структурных элементов примененного международного стандарта и объяснения причин внесения технических отклонений приведены в дополнительном приложении ДА.
При этом дополнительные ссылки, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации, выделены курсивом.
Измененные фразы выделены в тексте курсивом.
Внесение указанных технических отклонений направлено на учет особенности российской национальной стандартизации.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
В настоящем стандарте ссылки на международные стандарты заменены соответствующими национальными стандартами. Сведения о соответствии ссылочных национальных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДБ.
Сопоставление структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДВ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на трубы из реактопластов, армированных стекловолокном, начальная удельная кольцевая жесткость которых не менее 630 Н/м2, и устанавливает метод определения коэффициента ползучести в условиях низкой влажности.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 54559 Трубы и детали трубопроводов из реактопластов, армированных волокном. Термины и определения
ГОСТ Р 54926-2012 Трубы и детали трубопроводов из реактопластов, армированных стекловолокном. Метод определения устойчивости к начальной кольцевой деформации
ГОСТ Р 55071-2012 (ISO 7685:1998) Трубы и детали трубопроводов из реактопластов, армированных стекловолокном. Методы испытаний. Определение начальной удельной кольцевой жесткости
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 54559, а также следующие термины с соответствующими определениями: 3.1 начальная кольцевая деформация y3min, м: Кольцевая деформация, измеренная через 3 мин после приложения сжимающей нагрузки. 3.2 долговременная кольцевая деформация в условиях низкой влажности yx,dry, м: Вертикальная деформация на конец заданного интервала времени, определенная путем экстраполяции результатов измерений кольцевой деформации в условиях низкой влажности. 3.3 условия низкой влажности: Условия проведения испытаний при температуре окружающего воздуха и принятой относительной влажности.
Примечание - См. ДА.1 (приложение ДА).
4 Сущность метода К образцу, уложенному горизонтально, в течение заданного времени (не менее 1000 ч) прикладывают постоянную сжимающую нагрузку по всей его длине и измеряют кольцевую деформацию через установленные временные интервалы. 5 Оборудование Применяют оборудование по ГОСТ Р 55071.
Примечание - См. ДА.2 (приложение ДА).
6 Подготовка к проведению испытания 6.1 Требования к образцам и их кондиционированию устанавливают в соответствии с ГОСТ Р 55071. 6.2 До проведения испытания по согласованию с заинтересованными сторонами или в соответствии с нормативным документом или технической документацией определяют следующие параметры испытания: - временной интервал, для которого проводят экстраполированный расчет;
