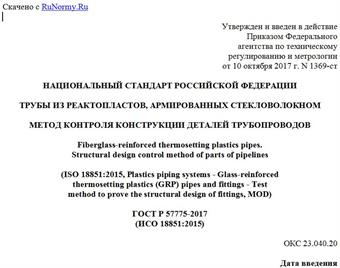

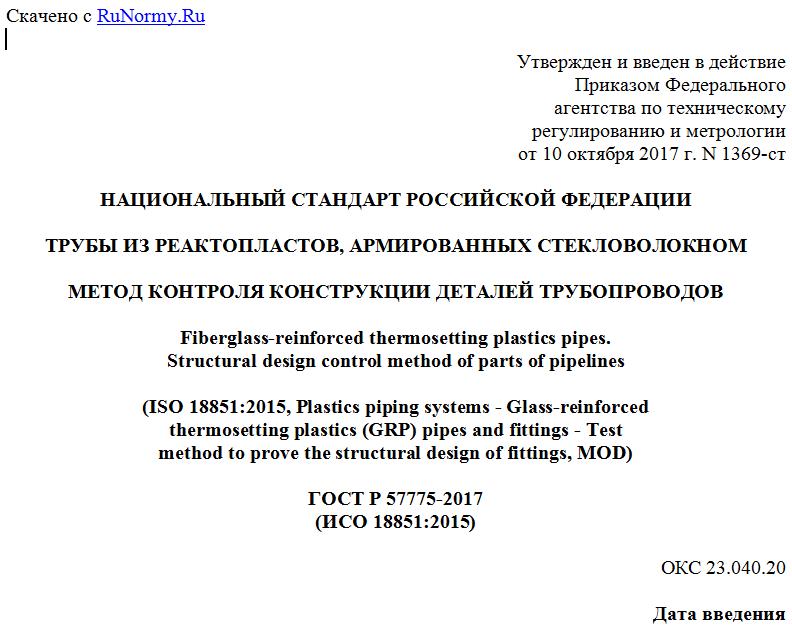

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 октября 2017 г. N 1369-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ ИЗ РЕАКТОПЛАСТОВ, АРМИРОВАННЫХ СТЕКЛОВОЛОКНОМ
МЕТОД КОНТРОЛЯ КОНСТРУКЦИИ ДЕТАЛЕЙ ТРУБОПРОВОДОВ
Fiberglass-reinforced thermosetting plastics pipes.
Structural design control method of parts of pipelines
(ISO 18851:2015, Plastics piping systems - Glass-reinforced
thermosetting plastics (GRP) pipes and fittings - Test
method to prove the structural design of fittings, MOD)
ГОСТ Р 57775-2017
(ИСО 18851:2015)
ОКС 23.040.20
Дата введения
1 февраля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Инновации будущего" совместно с Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" при участии Объединения юридических лиц "Союз производителей композитов" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 октября 2017 г. N 1369-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 18851:2015 "Пластмассовые трубопроводы. Трубы и фитинги из термореактивных стеклопластиков (GRP). Метод испытания конструктивной прочности фитингов" (ISO 18851:2015 "Plastics piping systems - Glass-reinforced thermosetting plastics (GRP) pipes and fittings - Test method to prove the structural design of fittings", MOD) путем изменения его структуры для приведения в соответствие с требованиями, установленными в ГОСТ 1.5-2001 (подразделы 4.2 и 4.3); путем изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив соответствующего текста. Оригинальный текст этих структурных элементов примененного международного стандарта и объяснения причин внесения технических отклонений приведены в дополнительном приложении ДА.
При этом потребности национальной экономики Российской Федерации и/или особенности российской национальной стандартизации учтены в дополнительном разделе 6, который выделен путем заключения его в рамки из тонких линий, а информация с объяснением причин его включения приведена в указанном разделе в виде примечания.
В настоящий стандарт не включен раздел 2, так как он носит справочный характер. Указанный раздел, не включенный в основную часть настоящего стандарта, приведен в дополнительном приложении ДБ.
Измененные фразы выделены в тексте курсивом. Внесение указанных технических отклонений направлено на учет особенности российской национальной стандартизации.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
Сопоставление структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДВ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на детали трубопроводов: отводы, тройники, переходы (далее - фитинги), применяемые в напорных и безнапорных трубопроводных системах водоснабжения, водоотведения, дренажа и канализации, и устанавливает метод контроля их конструкции. Настоящий стандарт не распространяется на соединения деталей трубопроводов. Примечание - См. ДА.1 (приложение ДА).
2 Сущность метода
Сущность метода заключается в продолжительном статическом испытании образца заданным внутренним давлением. Примечание - См. ДА.2 (приложение ДА).
3 Оборудование
3.1 Торцевые заглушки, передающие или не передающие осевое напряжение на образец. 3.2 При проведении испытаний, исключающих воздействие осевых напряжений на образец, могут быть использованы торцевые упоры, которые принимают осевую нагрузку, возникающую из-за внутреннего давления, при этом не допускается, чтобы образец на них опирался. 3.3 Хомуты и опоры, конструкция и размеры которых должны исключать воздействие точечных нагрузок на образец. 3.4 Испытательная установка, обеспечивающая задание и поддержание заданного внутреннего гидростатического давления. 3.5 Средства измерения внутреннего гидростатического давления с погрешностью измерений не более 1% от измеряемой величины. Примечание - См. ДА.3 (приложение ДА).
4 Подготовка к проведению испытания
4.1 Для контроля конструкции фитингов используют один образец, если иное не установлено в нормативном документе или технической документации на изделие.
4.2 В качестве образца используют готовое изделие.
4.3 Кондиционируют образец с установленными торцевыми заглушками и заполненный водой не менее 24 ч при температуре, соответствующей температуре испытаний, если иное не установлено в нормативном документе или технической документации на изделие.
4.4 Образец заполняют водой так, чтобы внутри него не осталось воздуха.
5 Проведение испытания
5.1 Температуру проведения испытаний устанавливают в нормативном документе или технической документации на изделие. 5.2 В зависимости от схемы нагружения устанавливают торцевые заглушки так, чтобы они передавали или не передавали осевые напряжения, как показано на рисунках 1 и 2.
1 - осевое напряжение, воспринимаемое образцом;
2 - торцевая заглушка; 3 - фитинг
Рисунок 1 - Схема нагружения с осевым напряжением
1 - осевое напряжение, воспринимаемое образцом;
