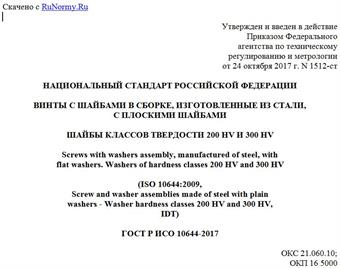

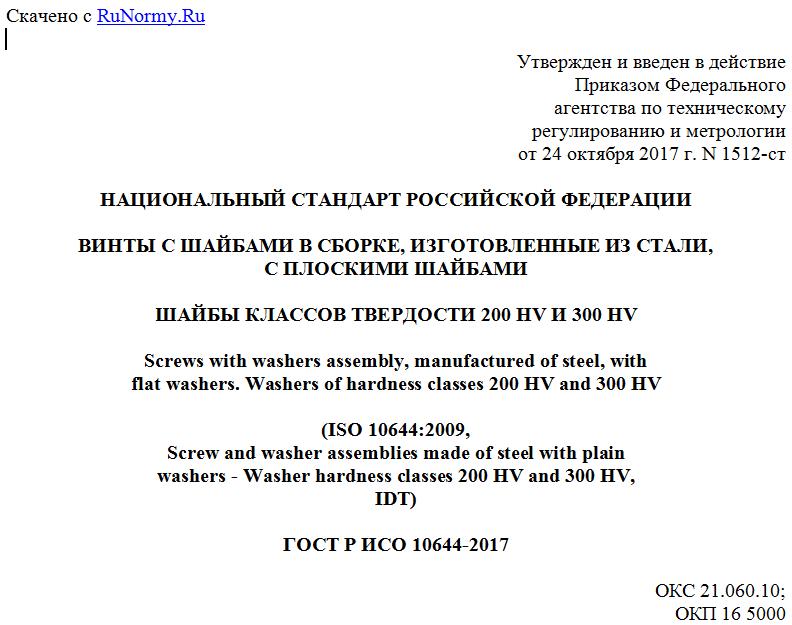

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 октября 2017 г. N 1512-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИНТЫ С ШАЙБАМИ В СБОРКЕ, ИЗГОТОВЛЕННЫЕ ИЗ СТАЛИ,
С ПЛОСКИМИ ШАЙБАМИ
ШАЙБЫ КЛАССОВ ТВЕРДОСТИ 200 HV И 300 HV
Screws with washers assembly, manufactured of steel, with
flat washers. Washers of hardness classes 200 HV and 300 HV
(ISO 10644:2009,
Screw and washer assemblies made of steel with plain
washers - Washer hardness classes 200 HV and 300 HV,
IDT)
ГОСТ Р ИСО 10644-2017
ОКС 21.060.10;
ОКП 16 5000
Дата введения
1 января 2019 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени Научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 "Изделия крепежные"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября N 1512-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 10644:2009 "Винты с шайбами в сборке, изготовленные из стали, с плоскими шайбами. Шайбы классов твердости 200 HV и 300 HV" (ISO 10644:2009 "Screw and washer assemblies made of steel with plain washers - Washer hardness classes 200 HV and 300 HV", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает требования, предъявляемые к винтам с метрической резьбой в сборке с плоскими шайбами, из стали, с крупным шагом резьбы от М2 до М12, с плоскими опорными поверхностями головок, классов прочности до 10.9 включительно, и шайбами классов твердости 200 или 300 HV.
Шайбы являются невыпадающими, т.е. разборка соединения невозможна, но они могут свободно вращаться.
Примечание - При изготовлении винтов в сборке с шайбами учитывают материал и способ изготовления заготовки винта и шайбы, а также процесс сборки компонентов, необходимые для выполнения технических требований (см. приложение А).
2 Нормативные ссылки
Следующие нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок следует применять только указанные ниже стандарты, для недатированных - последнее издание ссылочных документов (включая все изменения).
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистых сталей и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы)
ISO 1207, Slotted cheese head screws - Product grade A (Винты с цилиндрической головкой со шлицем. Класс изделий A)
ISO 1580, Slotted pan head screws - Product grade A (Винты с шлицем в цилиндрической головке с закругленным торцом. Класс изделий A)
ISO 4014, Hexagon head bolts - Product grades A and B (Болты с шестигранной головкой. Классы изделия A и B)
ISO 4015, Hexagon head bolts - Product grade B - Reduced shank (shank diameter ~= pitch diameter [Болты с шестигранной головкой. Класс изделия B. Уменьшенный стержень (диаметр стержня равен среднему диаметру шага резьбы)]
ISO 4017, Fasteners - Hexagon head screws - Product grades A and B (Изделия крепежные. Винты с шестигранной головкой. Классы изделия A и B)
ISO 4042, Fasteners - Electroplated coatings (Крепежные элементы. Электролитические покрытия)
ISO 4762, Hexagon socket head cap screws (Винты с цилиндрической головкой и шестигранным углублением под ключ)
ISO 7045, Pan head screws with type H or type Z cross recess - Product grade A (Винты с цилиндрической головкой с закругленным торцом и крестообразным шлицем типа H или Z. Класс изделия A)
ISO 9717, Metallic and other inorganic coatings - Phosphate conversion coating of metals (Покрытия металлические и другие неорганические покрытия. Фосфатные конверсионные покрытия по металлам)
ISO 10673, Plain washers for screw and washer assemblies - Small, normal and large series - Product grade A (Шайбы плоские для винтов с шайбами в сборке. Уменьшенная, нормальная и увеличенная серии. Класс изделия A)
ISO 10683, Fasteners - Non-electrolytically applied zinc flake coatings (Изделия крепежные. Неэлектролитические цинк-ламельные покрытия)
ISO 14579, Hexalobular socket head cap screws (Винты с цилиндрической головкой и шестилепестковым углублением под торцовый ключ)
ISO 14583, Hexalobular socket pan head screws (Винты со скругленной головкой и шестилепестковым углублением под торцовый ключ)
ISO 15071, Hexagon bolts with flange - Small series - Product grade A (Болты шестигранные с фланцем. Малые серии. Класс изделия A)
ISO 15072, Hexagon bolts with metric fine pitch thread - Small series - Product grade A (Болты с шестигранной головкой с фланцем, с метрической мелкой резьбой. Малая серия. Класс изделия A)
3 Размеры
Размеры плоских шайб должны соответствовать ИСО 10673. Размеры винтов после сборки должны соответствовать размерам по ИСО 1207, ИСО 1580, ИСО 4014, ИСО 4015, ИСО 4017, ИСО 4762, ИСО 7045, ИСО 14579, ИСО 14583, ИСО 15071, ИСО 15072 со следующими исключениями:
- винты должны иметь уменьшенный стержень с таким диаметром ds, чтобы шайба с размерами по ИСО 10673 могла свободно вращаться.
Примечание - ds приблизительно равен среднему диаметру;
- максимальное расстояние от опорной поверхности головки до первого витка резьбы полного профиля должно быть увеличено на величину, которая необходима, чтобы для тех изделий, которые имеют резьбу, практически доходящую до шайбы, можно было разместить шайбу;
- примеры винтов в сборке с шайбами показаны на рисунках 1 и 2.
Рисунок 1 - Винт с резьбой, доходящей до шайбы
Рисунок 2 - Винт с уменьшенным стержнем
- внутренний диаметр опорной поверхности da, указанный в таблице 3, уменьшают на величину, равную разнице между номинальным диаметром резьбы d и
