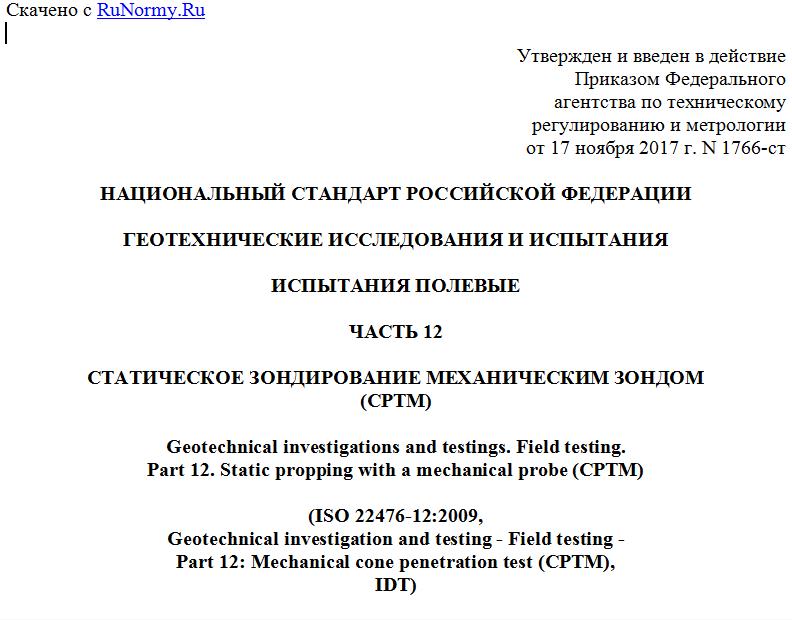

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 ноября 2017 г. N 1766-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЕОТЕХНИЧЕСКИЕ ИССЛЕДОВАНИЯ И ИСПЫТАНИЯ
ИСПЫТАНИЯ ПОЛЕВЫЕ
ЧАСТЬ 12
СТАТИЧЕСКОЕ ЗОНДИРОВАНИЕ МЕХАНИЧЕСКИМ ЗОНДОМ
(CPTM)
Geotechnical investigations and testings. Field testing.
Part 12. Static propping with a mechanical probe (CPTM)
(ISO 22476-12:2009,
Geotechnical investigation and testing - Field testing -
Part 12: Mechanical cone penetration test (CPTM),
IDT)
ГОСТ Р ИСО 22476-12-2017
ОКС 93.020
Дата введения
1 января 2020 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Научно-исследовательский, проектно-изыскательский и конструкторско-технологический институт оснований и подземных сооружений им. Н.М. Герсеванова" (НИИОСП им. Н.М. Герсеванова) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 международного стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2017 г. N 1766-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 22476-12:2009 "Геотехнические исследования и испытания. Полевые испытания. Часть 12. Испытание с механическим измерением проникновения конического пенетрометра (CPTM)" (ISO 22476-12:2009 "Geotechnical investigation and testing - Field testing - Part 12: Mechanical cone penetration test (CPTM)", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Статическое зондирование механическим зондом (CPTM) состоит в задавливании наконечника в грунт с постоянной скоростью с помощью комплекта штанг. В процессе зондирования могут измеряться сопротивление грунта под конусом зонда (сопротивление конуса), полное сопротивление грунта внедрению зонда (полное сопротивление) и/или сопротивление грунта вдоль муфты трения (сопротивление муфты трения). Результаты испытаний могут быть использованы для интерпретации напластования, классификации типа грунта и оценки геотехнических параметров.
В условиях практического применения и в настоящем стандарте использован термин "сопротивление конуса", хотя корректнее использовать термин "сопротивление внедрению конуса", который более точно описывает процесс.
1. Область применения
Настоящий стандарт устанавливает требования к оборудованию, выполнению испытаний и отчетности по испытаниям статическим зондированием механическим зондом. Результаты этого геотехнического испытания особенно могут быть полезны для качественной и/или количественной оценки грунтов в массиве (вместе с прямыми испытаниями) или для сравнения с другими полевыми методами испытаний.
Результаты испытания на проникновение конуса могут быть в принципе использованы для оценки напластования, типа грунта и геотехнических параметров, например плотности грунта, параметров сдвига - прочности и деформации, а также характеристик уплотнения.
Настоящий стандарт точно определяет следующие характерные особенности:
- тип испытания методом статического зондирования (см. таблицу 1);
- класс применения (см. таблицу 2);
- длина или глубина зондирования;
- высотная отметка земной поверхности или подводной земной поверхности в месте статического зондирования с указанием на исходный уровень;
- расположение точки статического зондирования относительно точки привязки.
Примечание - Планирование и оценку программы исследования и применение его результатов в проектировании см. в ЕН 1997-1 и ЕН 1997-2.
2. Нормативные ссылки
Следующие ссылочные документы являются обязательными для применения настоящего документа. Для датированных ссылок применяют только цитируемое издание. Для недатированных ссылок применяют самое последнее издание ссылочного документа (включая все изменения).
ISO 8503, (all parts) Preparation of steel substrates before application of paints and related products - Surface roughness characteristics of blast-cleaned steel substrates [Подготовка стальной поверхности перед нанесением лакокрасочных материалов и относящихся к ним продуктов. Испытания характеристики шероховатости стальной поверхности после струйной очистки (все части)]
ISO 10012, Measurement management systems - Requirements for measurement processes and measuring equipment (Системы менеджмента измерений. Требования к измерительным процессам и измерительному оборудованию)
3. Термины, определения и обозначения
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 средняя шероховатость поверхности (average surface roughness) Ra: Среднее отклонение между реальной поверхностью зонда и средней контрольной плоскостью, размещенной вдоль поверхности этого зонда.
3.1.2 конус (cone): Конусообразная нижняя часть наконечника.
Примечание - При задавливании зонда в грунт сопротивление грунта передается через конус и внутренние штанги на измерительное устройство, расположенное на поверхности земли.
3.1.3 Статическое зондирование (cone penetration test) CPT: Задавливание наконечника, расположенного на конце штанг, в грунт с постоянной скоростью.
3.1.3.1 Статическое зондирование электрическим зондом (electrical CPT) CPTU: Статическое зондирование (CPT) или пьезостатическое (CPTU), при котором силы измеряются с помощью электрических датчиков, расположенных в наконечнике.
Примечание - Статические (CPT) и пьезостатические (CPTU) испытания будут отражены при пересмотре ИСО 22476-1.
3.1.3.2 Статическое зондирование механическим зондом (mechanical CPT) CPTM: Статическое зондирование механическим зондом, при котором силы измеряются механическим или электрическим способом на поверхности земли.
3.1.4 наконечник (cone penetrometer): Сборное изделие, включающее в себя конус, муфту трения (опционально), узел для соединения со штангой и измерительные устройства для измерения сопротивления грунта внедрению конуса и, в зависимости от ситуации, полного и/или местного сопротивления грунта по
