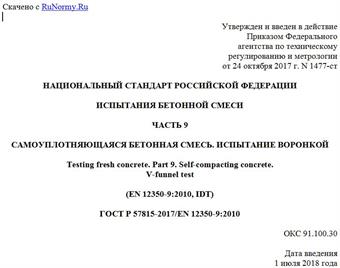

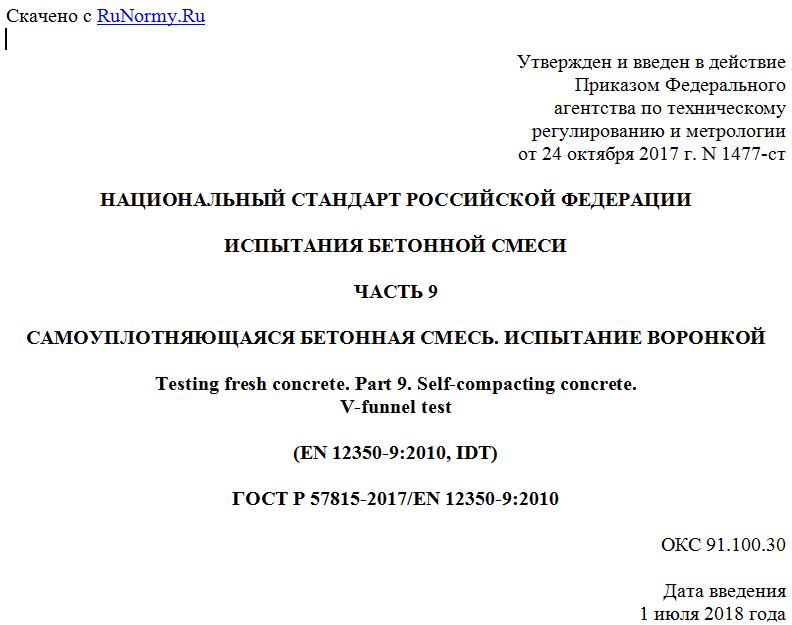

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 октября 2017 г. N 1477-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ БЕТОННОЙ СМЕСИ
ЧАСТЬ 9
САМОУПЛОТНЯЮЩАЯСЯ БЕТОННАЯ СМЕСЬ. ИСПЫТАНИЕ ВОРОНКОЙ
Testing fresh concrete. Part 9. Self-compacting concrete.
V-funnel test
(EN 12350-9:2010, IDT)
ГОСТ Р 57815-2017/EN 12350-9:2010
ОКС 91.100.30
Дата введения
1 июля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Центральный научно-исследовательский институт строительных конструкций им. В.А. Кучеренко" (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык немецкоязычной версии стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "Стандартинформ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. N 1477-ст
4 Настоящий стандарт идентичен европейскому стандарту EN 12350-9:2010 "Испытания бетонной смеси. Часть 9. Самоуплотняющаяся бетонная смесь. Испытание воронкой" (EN 12350-9:2010 " von Frischbeton - Teil 9: Selbstverdiehtender Beton - Auslauftrichterversuch", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международного и европейского стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод испытания воронкой самоуплотняющегося бетона. Этот метод непригоден, если максимальный размер зерен заполнителя превышает 22,4 мм.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт. Для датированных ссылок применяют только указанное издание, для недатированных - последнее издание ссылочного стандарта (включая все изменения к нему).
EN 12350-1, von Frischbeton - Teil 1: Probenahme (Испытания бетонной смеси. Часть 1. Отбор проб; Testing fresh concrete - Part 1: Sampling)
3. Обозначения и определения
В настоящем стандарте применены следующие обозначения:
r - повторяемость;
R - воспроизводимость.
4. Сущность метода испытаний
Испытание воронкой используют для оценки вязкости и способности заполнять форму самоуплотняющейся бетонной смесью.
V-образную воронку наполняют бетонной смесью и измеряют время, за которое бетонная смесь вытекает из воронки. Это время фиксируют как длительность вытекания из воронки.
5. Оборудование
5.1 Воронка
Воронка изготовляется с внутренними размерами и допустимыми отклонениями согласно рисунку 1 и оснащена быстродействующим, водонепроницаемым клапаном или задвижкой в основании воронки. Воронка подпирается креплением так, чтобы верхний край находился в горизонтальном положении, а под клапаном имелось достаточное расстояние для установки емкости. Воронка должна быть сделана из металла, который является контрольным материалом; поверхности должны быть гладкими и не должны подвергаться агрессивному воздействию цементного теста или ржаветь.
Если воронка состоит из иных материалов, должны быть подготовлены данные испытаний на месте, которые подтверждают эквивалентность полученных результатов металлической воронке.
5.2 Емкость
Применяется для отбора проб объемом минимум 12 л.
5.3 Секундомер
С точностью измерения до 0,1 с.
5.4 Линейка для среза избытка бетонной смеси
Предназначена для среза бетонной смеси на одной высоте с верхним краем воронки.
1 - Клапан (задвижка)
Рисунок 1 - Воронка
6. Проба для испытаний
Пробу для испытаний (минимум 12 л) следует отбирать в соответствии с требованиями ЕН 12350-1.
7. Проведение испытания
Воронку и клапан следует очищать с внутренней стороны; вслед за этим смачивают все внутренние поверхности, включая клапан. Клапан закрывают, и проба бетонной смеси подается в воронку в один прием без вибрирования или механического уплотнения. С помощью линейки срезают бетонную смесь по уровню верхнего края воронки. Устанавливают емкость под воронку для сбора бетонной смеси. Через (10 +/- 2) с после заполнения воронки клапан быстро открывают и измеряют с точностью до 0,1 с время tv с момента открытия клапана до момента, когда впервые станет возможным вертикально через воронку увидеть емкость, находящуюся под воронкой. Время tv соответствует длительности вытекания бетонной смеси из воронки.
Вытекание бетонной смеси из воронки должно быть непрерывным. Если воронка закупорилась, то испытание должно быть проведено повторно. Если воронка вновь закупорилась, то самоуплотняющаяся бетонная смесь не обладает необходимой вязкостью и способностью заполнять форму. Закупоривания указываются в протоколе испытаний.
8. Протокол испытаний
В протоколе испытаний должны содержаться:
