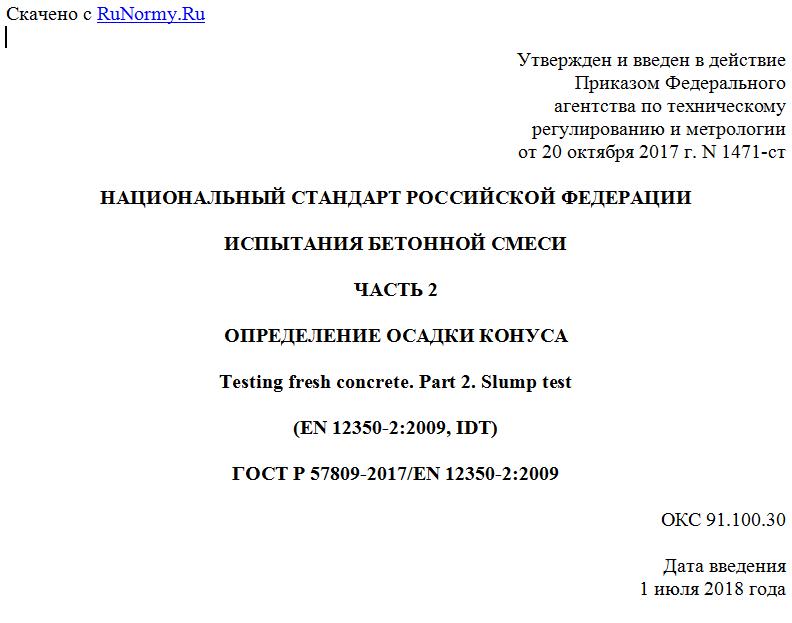

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 октября 2017 г. N 1471-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ БЕТОННОЙ СМЕСИ
ЧАСТЬ 2
ОПРЕДЕЛЕНИЕ ОСАДКИ КОНУСА
Testing fresh concrete. Part 2. Slump test
(EN 12350-2:2009, IDT)
ГОСТ Р 57809-2017/EN 12350-2:2009
ОКС 91.100.30
Дата введения
1 июля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Научно-исследовательский, проектно-конструкторский и технологический институт бетона и железобетона имени А.А. Гвоздева "(НИИЖБ им. А.А. Гвоздева) на основе официального перевода на русский язык немецкоязычной версии стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2017 г. N 1471-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 12350-2:2009 "Испытания бетонной смеси. Часть 2. Определение осадки конуса" (EN 12350-2:2009 " von Frischbeton - Teil 2: ", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного европейского стандарта соответствующий ему национальный стандарт, сведения о котором приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод определения осадки конуса при испытаниях бетонной смеси на подвижность.
Приведенный метод применяют для бетонной смеси с осадкой конуса от 10 до 200 мм. Для бетонной смеси, имеющей значения осадки конуса, превышающие указанные, приведенный метод неприменим; в этом случае подвижность бетонной смеси определяют другими методами.
Приведенный метод не применяют, если осадка конуса продолжает меняться спустя 1 мин после снятия конуса.
Указанный метод не применяют, если максимальный размер заполнителя бетона превышает 40 мм.
2. Нормативные ссылки
В настоящем стандарте использована След нормативная ссылка. Для датированных ссылок применяется только указанное издание. Для недатированных - последнее издание ссылочного стандарта (включая все изменения к нему).
EN 12350-1:2009, von Frischbeton - Teil 1: Probenahme (Испытания бетонной смеси. Часть 1. Отбор проб; Testing fresh concrete - Part 1: Sampling)
3. Обозначения и определения
В настоящем стандарте применено следующее обозначение:
h - равномерная осадка.
4. Сущность метода
Приготовленную бетонную смесь уплотняют в форме, имеющей вид усеченного конуса. Измеренное расстояние, на которое осела бетонная смесь после снятия конуса, обозначает подвижность бетонной смеси.
5. Оборудование
5.1 Форма (конус) для приготовления пробы для испытаний, выполненная из металла, устойчивого к воздействию цементного теста, толщиной не менее 1,5 мм. Внутренняя поверхность формы должна быть гладкой, без выступов и впадин. Форма должна быть выполнена в виде полого конуса, с внутренними размерами:
- диаметр основания - (200 +/- 2) мм;
- диаметр верхней части - (100 +/- 2) мм;
- высота - (300 +/- 2) мм.
Основание и верхняя часть формы должны быть открытыми, параллельными друг другу и расположенными под прямым углом к оси. Форму оснащают двумя ручками в верхней части и зажимными приспособлениями у основания для обеспечения устойчивости. Допускается использовать форму, зафиксированную на основании, при условии возможности освобождения зажимного приспособления без движения формы или вмешательства в процесс осадки бетонной смеси.
5.2 Штыковка с круглым поперечным сечением, прямая, с закругленными концами, изготовленная из стали, диаметром (16 +/- 1) мм и длиной (600 +/- 5) мм.
5.3 Воронка (при необходимости), выполненная из водонепроницаемого материала, устойчивого к кратковременному воздействию цементного теста, с раструбным соединением, обеспечивающим возможность расположения воронки на конусе формы, описанной в 5.1.
5.4 Линейка с диапазоном измерения от 0 до 300 мм и ценой деления не более 5 мм; нулевая отметка на конце линейки.
5.5 Опорная плита/поверхность, изготовленная из водонепроницаемого материала, твердая, плоская поверхность; металлический лист или другая поверхность, на которой размещают форму.
5.6 Емкость для смешивания, неглубокая, жесткая, изготовленная из водонепроницаемого материала, который устойчив к кратковременному контакту с цементным тестом. Емкость должна иметь достаточные размеры для тщательного перемешивания бетонной смеси с помощью совковой прямоугольной лопаты.
5.7 Совковая прямоугольная лопата.
Примечание - Прямоугольная форма лопаты необходима для обеспечения качественного перемешивания материалов в емкости.
5.8 Влажная ткань.
5.9 Совок шириной до 100 мм.
5.10 Секундомер или часы с точностью измерения 1 с.
6. Пробы для испытаний
Пробы для испытаний бетонной смеси получают в соответствии с требованиями ЕН 12350-1.
Перед проведением испытаний пробы перемешивают, используя емкость для повторного смешивания и совковую прямоугольную лопату.
Примечание - Альтернативные методы отбора могут быть установлены в национальных стандартах или положениях, действующих на территории, где используется бетонная смесь.
7. Проведение испытаний
Перед испытаниями опорную плиту и конус увлажняют. Конус помещают на горизонтальную опорную плиту/поверхность. В процессе наполнения конус фиксируют к опорной плите/поверхности зажимными приспособлениями или устанавливают на имеющиеся опоры.
Конус наполняют в три этапа; на каждом этапе заполняется приблизительно 1/3 его высоты после уплотнения. Каждый слой уплотняют 25 ударами штыковки. Удары распределяют равномерно по поперечному сечению каждого слоя. Для уплотнения нижнего слоя требуется незначительный наклон штыковки и приблизительно половина ударов по спирали к центру. Нижний слой нужно уплотнять по всей толщине, причем нужно обращать внимание на то, чтобы штыковка не касалась основания. Средний и верхний слои уплотняют по всей глубине таким образом, чтобы удары проникали в нижележащий слой. Перед заполнением и
