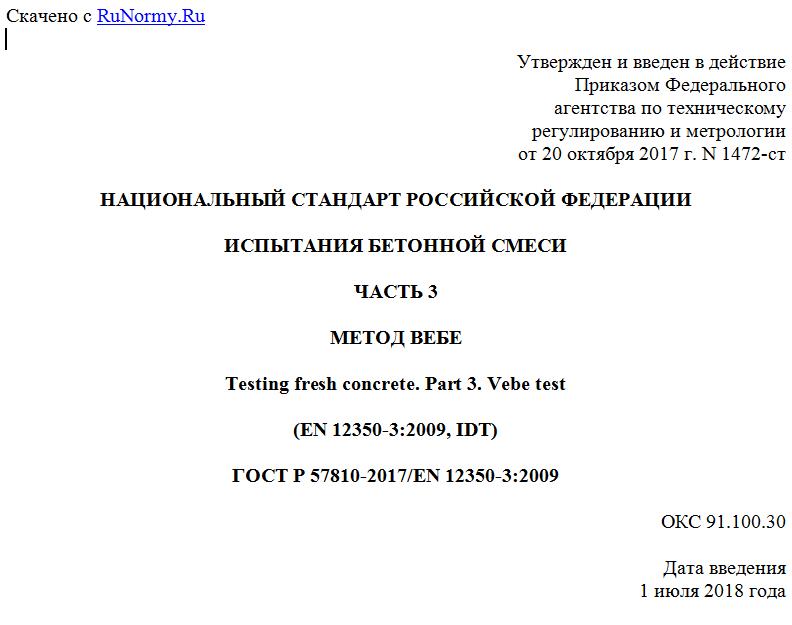

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 октября 2017 г. N 1472-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ БЕТОННОЙ СМЕСИ
ЧАСТЬ 3
МЕТОД ВЕБЕ
Testing fresh concrete. Part 3. Vebe test
(EN 12350-3:2009, IDT)
ГОСТ Р 57810-2017/EN 12350-3:2009
ОКС 91.100.30
Дата введения
1 июля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Центральный научно-исследовательский институт строительных конструкций им. В.А. Кучеренко" (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык немецкоязычной версии стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2017 г. N 1472-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 12350-3:2009 "Испытания бетонной смеси. Часть 3. Метод Вебе" (EN 12350-3:2009 " von Frischbeton - Teil 3: ", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного европейского стандарта соответствующий ему национальный стандарт, сведения о котором приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает требования к методу определения показателя удобоукладываемости бетонной смеси посредством определения времени по методу Вебе.
Настоящий стандарт не распространяется на бетонные смеси, максимальный размер заполнителя которых превышает 63 мм.
Если время, определенное по методу Вебе, составляет менее 5 с или более 30 с, бетонная смесь имеет удобоукладываемость, для которой применение метода Вебе недопустимо.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт. Для датированных ссылок применяют только указанное издание. Для недатированных - последнее издание ссылочного стандарта (включая все изменения к нему).
EN 12350-1, von Frischbeton - Teil 1: Probenahme (Испытания бетонной смеси. Часть 1. Отбор проб; Testing fresh concrete - Part 1: Probenahme)
3. Сущность метода испытаний
Бетонную свежеприготовленную смесь уплотняют в форме. Убирают форму, подвешивают над бетонной смесью прозрачный диск и осторожно опускают его до соприкосновения с бетонной смесью. Фиксируют значение осадки бетонной смеси. Приводят в действие виброплощадку и измеряют время до полного заполнения нижней поверхности прозрачного диска цементным тестом (время по Вебе).
4. Оборудование
4.1 Прибор Вебе (консистометр)
4.1.1 Емкость цилиндрической формы, изготовленная из металла A, устойчивого к износу под воздействием цементного теста, внутренним диаметром (240 +/- 5) мм и высотой (200 +/- 2) мм. Толщина стенки должна быть около 3 мм, толщина основания - около 7,5 мм. Емкость должна быть водонепроницаемой и при использовании сохранять форму. Емкость оснащают ручками и держателями, предназначенными для ее надежной фиксации к верхней части виброплощадки G (см. 4.2) с помощью барашковых винтов H.
4.1.2 Форма, выполненная из металла, устойчивого к воздействию цементного теста, толщиной не менее 1,5 мм. Внутренняя поверхность формы должна быть гладкой, без выступов и впадин. Форма должна быть выполнена в виде полого конуса, с внутренними размерами:
- диаметр основания - (200 +/- 2) мм;
- диаметр верхней части - (100 +/- 2) мм;
- высота - (300 +/- 2) мм.
Основание и верх формы должны быть открытыми, параллельными друг другу и расположенными под прямым углом к оси. В верхней части на уровне около 2/3 высоты форма должна быть оснащена двумя ручками для облегчения ее поднимания с отформованной пробы бетонной смеси в вертикальном направлении в соответствии с требованиями испытаний.
4.1.3 Прозрачный горизонтальный диск C, присоединенный к стержню с измерительной шкалой J, скользящему в вертикальном направлении через направляющую муфту E, закрепленную на поворотном кронштейне N, который фиксируют винтом Q. Поворотный кронштейн также поддерживает воронку D, основание которой совпадает с верхней частью конической формы, когда последняя помещена в емкость. Поворотный кронштейн устанавливают с помощью держателя M и фиксируют с помощью винта F. При расположении в соответствующем положении оси стержня и воронки должны совпадать с осью емкости. Прозрачный диск должен иметь диаметр (230 +/- 2) мм и толщину (10 +/- 2) мм. Пригруз P, размещаемый непосредственно над диском, должен быть таким, чтобы масса движущейся сборочной единицы, состоящей из штыковки, диска и груза, составляла (2750 +/- 50) г. Стержень должен быть предусмотрен с измерительной шкалой со значением деления 5 мм для регистрации осадки бетонной смеси.
4.2 Виброплощадка G длиной (380 +/- 3) мм и шириной (260 +/- 3) мм, поддерживаемая четырьмя прорезиненными амортизаторами на полом основании K, которое в свою очередь опирается на три прорезиненные ножки. Вибрирующий элемент L должен быть надежно закреплен к основанию площадки и функционировать с номинальной частотой от 50 до 60 Гц, а амплитуда вертикальных колебаний площадки с пустой емкостью должна составлять +/- 0,5 мм.
4.3 Штыковка, изготовленная из стали круглого поперечного сечения, прямая, диаметром около 16 мм и длиной около 600 мм, с закругленными концами.
4.4 Секундомер или часы с точностью измерения до 0,5 с.
4.5 Емкость для смешивания - плоский твердый поддон, изготовленный из неабсорбирующего материала, устойчивого к износу под воздействием цементного теста. Поддон должен иметь соответствующие размеры для тщательного повторного смешивания бетонной смеси с помощью совковой лопаты с квадратной кромкой.
4.6 Совковая прямоугольная лопата.
Примечание - Прямоугольная форма рабочей стороны лопаты необходима для обеспечения качественного перемешивания материалов в емкости.
4.7 Влажная ткань.
4.8 Совок шириной около 100 мм.
5. Отбор проб
Испытуемую пробу бетонной смеси отбирают в соответствии с ЕН 12350-1.
Перед проведением испытаний пробу перемешивают, используя емкость для смешивания и совковую лопатку с полотном квадратной формы.
Примечание - Альтернативные методы отбора проб могут быть установлены в национальных стандартах или положениях в местах, где используется бетонная смесь.
6. Проведение испытаний
