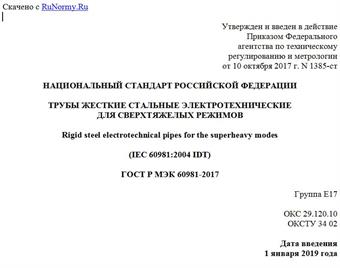

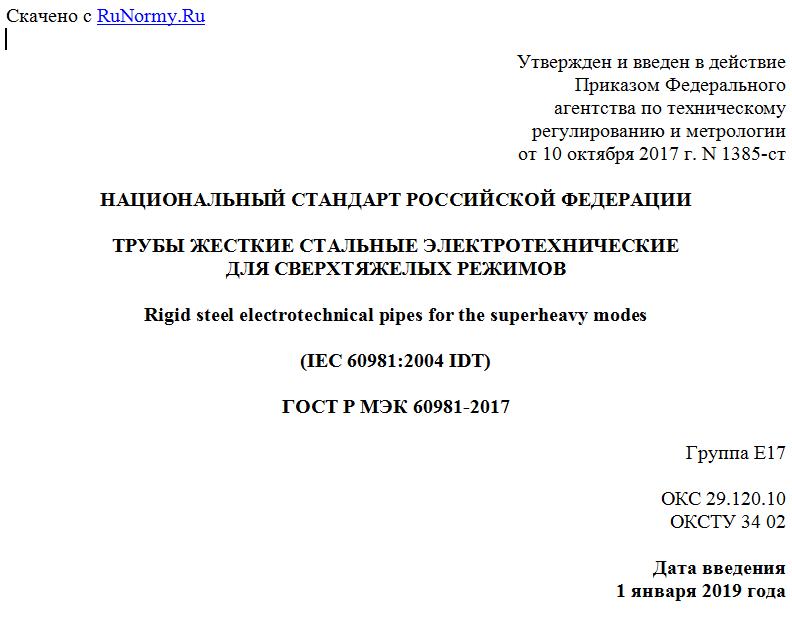

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБЫ ЖЕСТКИЕ СТАЛЬНЫЕ ЭЛЕКТРОТЕХНИЧЕСКИЕ
ДЛЯ СВЕРХТЯЖЕЛЫХ РЕЖИМОВ

Rigid steel electrotechnical pipes for the superheavy modes

(IEC 60981:2004 IDT)

ГОСТ Р МЭК 60981-2017

Группа Е17

ОКС 29.120.10
ОКСТУ 34 02

Дата введения
1 января 2019 года

Предисловие

1 ПОДГОТОВЛЕН Московским институтом энергобезопасности и энергосбережения (МИЭЭ) (первая редакция) и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) (окончательная редакция) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 337 "Электроустановки зданий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 октября 2017 г. N 1385-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 60981:2004 "Трубы жесткие стальные электротехнические для сверхтяжелых режимов" (IEC 60981:2004, "Extra heavy-duty electrical rigid steel conduits", IDT).
Международный стандарт разработан техническим подкомитетом по стандартизации SC 23A "Кабельные системы управления" технического комитета TC IEC 23 "Электрическое вспомогательное оборудование" Международной электротехнической комиссии (IEC).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт определяет требования для жестких стальных электротехнических для сверхтяжелых режимов (ЖСЭСР) труб, соединений, ниппелей и колен для электроустановок, включая связь и оптоволоконные линии. Настоящий стандарт также определяет резьбы для этих компонентов.
Настоящий стандарт не применим к трубопроводам, определенным в МЭК 60423.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт:
IEC 61950 Cable management systems - Specifications for conduit fittings and accessories for cable installations for extra heavy duty electrical steel conduit (Системы прокладки кабеля. Технические условия на арматуру для стальных кабелепроводов, используемых в сверхтяжелых режимах для электроустановок)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 жесткая стальная электротехническая для сверхтяжелых режимов труба; ЖСЭСР: Часть скрытой электропроводной системы, имеющая круглое поперечное сечение, изготовленная из сварных стальных конструкций, способная обеспечить дополнительную защиту от тяжелых механических воздействий проводов или кабелей в электроустановках и используемая в качестве проводника заземления оборудования при применении соответствующих фитингов.
3.2 прямая труба: Прямой отрезок ЖСЭСР трубы без соединителя.
3.3 концевая труба: Прямой отрезок ЖСЭСР трубы с одним соединителем.
3.4 резьбовой соединитель: Стальной цилиндр с внутренней резьбой, предназначенный для соединения двух секций ЖСЭСР труб.
3.5 колено: Поворотная секция для ЖСЭСР труб с резьбой на каждом конце.
3.6 ниппель: Прямой отрезок ЖСЭСР трубы длиной не более чем 0,6 м и с резьбой на каждом конце.
3.7 типовое испытание: Испытание, проведенное на образце для подтверждения соответствия конструкции данного изделия требованиям соответствующего стандарта.

4 Общие требования

4.1 Испытания

Испытания, проводимые согласно настоящему стандарту, являются типовыми.
Если иное не определено, то испытания должны быть выполнены при температуре окружающей среды (20 +/- 5) °C.
Если иное не определено, каждое испытание должно быть выполнено на двух новых образцах. Если образец не прошел испытаний в соответствии с настоящим стандартом, то должны быть испытаны два дополнительных образца, оба должны соответствовать всем требованиям настоящего стандарта.

4.2 Круглое поперечное сечение

У ЖСЭСР трубы должно быть достаточно точно выдержано круглое поперечное сечение, чтобы обеспечить нарезание резьбы в соответствии с рисунком 1.

4.3 Толщина стенок

Толщина стенок должна соответствовать размерам, приведенным в таблице 1.

4.4 Требования к поверхности

4.4.1 Общие требования
На поверхности труб должны отсутствовать сколы, заусенцы, окалина и другие дефекты, которые могут повредить проводники или кабели. Соответствие должно быть проверено визуальным осмотром внешних и внутренних поверхностей.
4.4.2 Локальные поверхностные повреждения
Локальные поверхностные повреждения не должны превышать глубину 12,5% номинальной толщины стенки, приведенной в таблице 1. Соответствие локальных поверхностных повреждений должно быть проверено путем измерений.

4.5 Сварка

Сварка всех швов должна быть непрерывной и выполнена квалифицированно. Соответствие проверяют визуальным осмотром.

4.6 Очистка

Труба должна быть соответствующим образом очищена перед нанесением защитного покрытия. После очистки внешние и внутренние поверхности трубы должны быть такими, чтобы защитное покрытие было плотно прилегающим и гладким, как определено в 4.4.

4.7 Защитное покрытие
