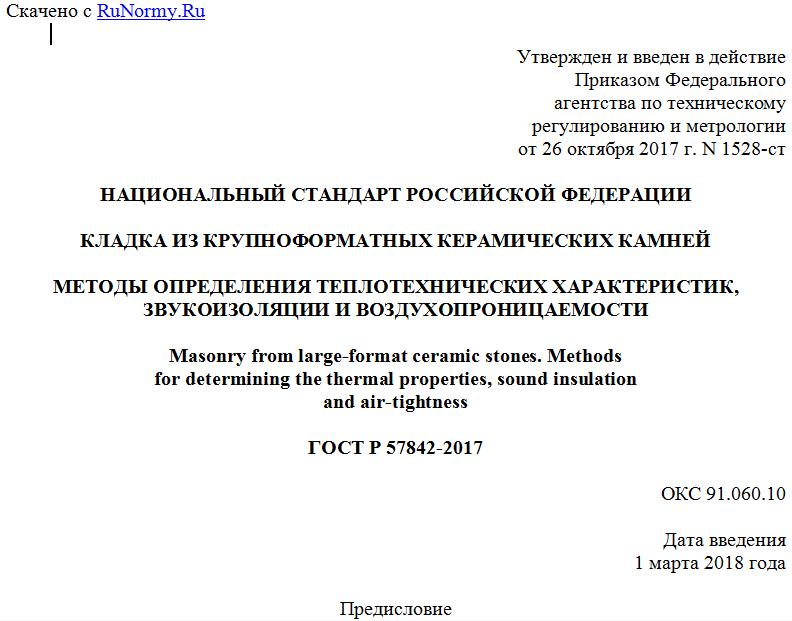

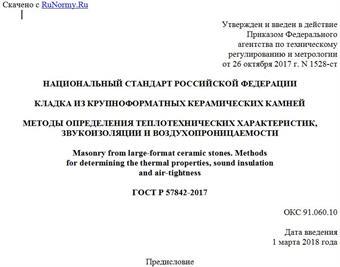

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 26 октября 2017 г. N 1528-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КЛАДКА ИЗ КРУПНОФОРМАТНЫХ КЕРАМИЧЕСКИХ КАМНЕЙ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ТЕПЛОТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК,
ЗВУКОИЗОЛЯЦИИ И ВОЗДУХОПРОНИЦАЕМОСТИ
Masonry from large-format ceramic stones. Methods
for determining the thermal properties, sound insulation
and air-tightness
ГОСТ Р 57842-2017
ОКС 91.060.10
Дата введения
1 марта 2018 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (НИИСФ РААСН) при участии Федерального автономного учреждения "Федеральный центр нормирования, стандартизации и технической оценки соответствия в строительстве" (ФАУ "ФЦС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 октября 2017 г. N 1528-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на кладку наружных стен, межквартирных и межкомнатных перегородок, выполненную из керамических крупноформатных камней, изготовляемых по ГОСТ 530, и устанавливает методы определения теплотехнических характеристик, характеристик звукоизоляции и воздухопроницаемости этой кладки.
Примечания
1 Рекомендуемые значения теплотехнических характеристик кладки из керамического крупноформатного камня приведены в приложении А.
2 Прочность при сжатии кладки из керамического крупноформатного камня определяют по ГОСТ 32047.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 530 Кирпич и камень керамические. Общие технические условия
ГОСТ 24816 Материалы строительные. Метод определения равновесной сорбционной влажности
ГОСТ 25380-2014 Здания и сооружения. Метод измерения плотности тепловых потоков, проходящих через ограждающие конструкции
ГОСТ 27296 Здания и сооружения. Методы измерения звукоизоляции ограждающих конструкций
ГОСТ 32047 Кладка каменная. Метод испытания на сжатие
ГОСТ Р 55338-2012 Кладка каменная и изделия для нее. Методы определения расчетных значений показателей теплозащиты
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 530, а также следующие термины с соответствующими определениями:
3.1 камень керамический крупноформатный: Керамический камень средней плотностью в сухом состоянии не более 1000 кг/м3, номинальными размерами по толщине не менее 150 мм, формата 4,4 НФ и более, предназначенный для применения в защищенной кладке.
3.2 длина камня: Размер наибольшей грани камня, определяющий толщину кладки.
3.3 ложковая поверхность камня: Плоскость камня в кладке, соприкасающаяся с соседним камнем посредством пазогребневого соединения и образующая вертикальный стык.
3.4 тычковая поверхность камня: Плоскость камня в кладке, образующая поверхность стены.
3.5 межпустотная перегородка: Стенка между пустотами камня.
3.6 эквивалентная теплопроводность , Вт/(м·°C): Отношение толщины конструктивного элемента каменной кладки к его термическому сопротивлению.
3.7 индекс изоляции воздушного шума Rw, дБ: Величина, служащая для оценки звукоизоляции конструкции одним числом.
4. Методы определения характеристик кладки
4.1 Определение теплотехнических характеристик
4.1.1 Теплопроводность кладки из керамического крупноформатного камня определяют в соответствии с ГОСТ Р 55338-2012 раздел 6 со следующими дополнениями.
Перед проведением испытания камни выдерживают при температуре (20 +/- 2) °C и относительной влажности (45 +/- 5)% в течение не менее семи суток.
Фрагмент кладки выполняют толщиной в один камень (толщина кладки - длина ложковой поверхности камня). Длина и высота фрагмента кладки должны не менее чем в четыре раза превышать толщину. Тычковые грани камней должны быть направлены в холодную и теплую зоны климатической камеры с расположением межпустотных перегородок перпендикулярно направлению теплового потока.
Фрагмент кладки выполняют на растворе подвижностью 7 - 8 см (марка по подвижности Пк2), средней плотностью 800 кг/м3, марки по прочности М50. Значение максимальной сорбционной влажности кладочного раствора не должно превышать 5% по массе. Сорбционную влажность кладочного раствора определяют по ГОСТ 24816. Толщина растворного шва - 10 - 14 мм. Технология укладки раствора должна исключать заполнение пустот. Наружную и внутреннюю поверхности
