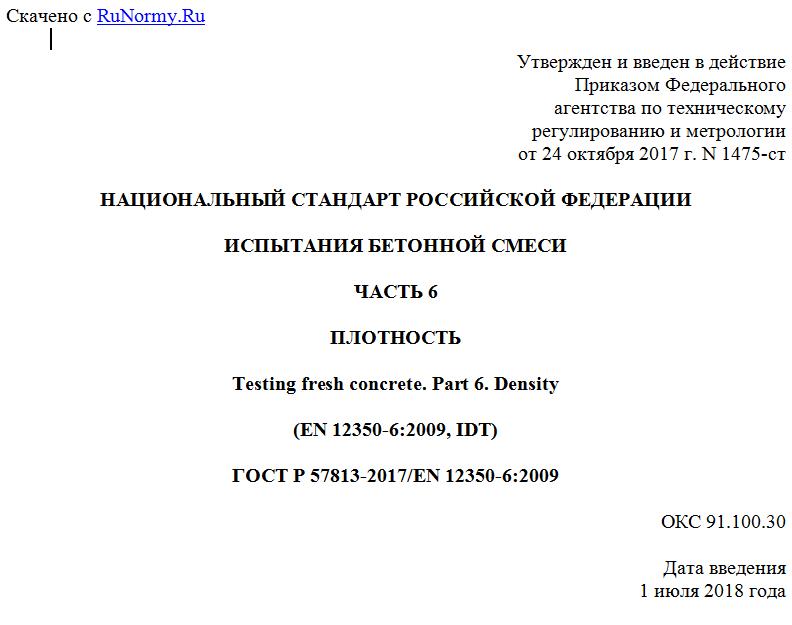

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 октября 2017 г. N 1475-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ БЕТОННОЙ СМЕСИ
ЧАСТЬ 6
ПЛОТНОСТЬ
Testing fresh concrete. Part 6. Density
(EN 12350-6:2009, IDT)
ГОСТ Р 57813-2017/EN 12350-6:2009
ОКС 91.100.30
Дата введения
1 июля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Научно-исследовательский, проектно-конструкторский и технологический институт бетона и железобетона имени А.А. Гвоздева" (НИИЖБ им. А.А. Гвоздева) на основе официального перевода на русский язык немецкоязычной версии стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. N 1475-ст
4 Настоящий стандарт идентичен европейскому стандарту EN 12350-6:2009 "Испытания бетонной смеси. Часть 6. Плотность" (EN 12350-6:2009 " von Frischbeton - Teil 6: Frischbetonrohdichte", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного европейского стандарта соответствующий ему национальный стандарт Российской Федерации, сведения о котором приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает метод определения плотности уплотненной бетонной смеси в лабораторных и полевых условиях.
Примечание - Метод не распространяется на бетонную смесь повышенной жесткости, которую невозможно уплотнить вибрированием.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт. Для датированных ссылок применяется только указанное издание, для недатированных - последнее издание (включая все изменения к нему).
EN 12350-1:2009 von Frischbeton - Teil 1: Probenahme (Испытания бетонной смеси. Часть 1. Отбор проб; Testing fresh concrete - Part 1: Sampling)
3. Обозначения и определения
В настоящем стандарте применены следующие обозначения:
D - плотность бетонной смеси, кг/м3;
m1 - масса пустой емкости, кг;
m2 - масса емкости, наполненной уплотненным бетоном, кг;
V - объем емкости, м3.
4. Сущность метода испытаний
Бетонную смесь уплотняют в жесткой водонепроницаемой емкости с известными объемом и массой, после чего взвешивают.
5. Оборудование
5.1 Емкость водонепроницаемая, достаточно жесткая, сохраняющая форму, изготовленная из металла, устойчивого к кратковременному воздействию цементного теста, с гладкой внутренней поверхностью, с ободком, обработанным до плоской поверхности. Ободок и основание должны быть параллельными.
Наименьший размер емкости должен составлять минимум четыре максимальных номинальных размера крупного заполнителя бетона, но не менее 150 мм. Объем емкости должен быть не менее 5 л.
5.2 Наполнительная насадка, плотно присоединенная к емкости; допускается использовать для упрощения наполнения.
5.3 Вспомогательные средства для уплотнения бетонной смеси, например, одно из следующих:
a) глубинный вибратор с минимальной частотой колебаний около 120 Гц (7200 колебаний в минуту). Диаметр глубинного вибратора не должен превышать 1/4 наименьшего размера емкости;
b) виброплощадка с минимальной частотой колебаний около 40 Гц (2400 колебаний в минуту);
c) штыковка круглого поперечного сечения, прямая, изготовленная из стали, диаметром около 16 мм и длиной около 600 мм, с закругленными концами;
d) прямая штыковка, изготовленная из стали, квадратного поперечного сечения около 25 x 25 мм и длиной около 380 мм.
5.4 Весы для определения массы уплотненной бетонной смеси с точностью до 0,01 кг.
5.5 Стальная линейка длиной, превышающей максимальный внутренний размер верхней части емкости не менее чем на 100 мм.
5.6 Совок шириной около 100 мм.
5.7 Кельма из стали.
5.8 Емкость для повторного смешивания - плоский твердый поддон, изготовленный из водонепроницаемого материала, устойчивого к кратковременному воздействию цементного теста. Емкость должна иметь размеры, достаточные для тщательного повторного смешивания бетонной смеси с помощью совковой лопаты с прямой кромкой.
5.9 Совковая прямоугольная лопата.
Примечание - Прямоугольная форма лопаты необходима для обеспечения качественного перемешивания материалов в емкости.
5.10 Деревянный молоток с мягким покрытием.
6. Отбор проб
Испытываемую пробу отбирают в соответствии с ЕН 12350-1.
Перед проведением испытаний пробу перемешивают, используя емкость для повторного смешивания и совковую прямоугольную лопату. Допускается применять равнозначный метод повторного смешивания, установленный в нормативных документах, действующих на национальном уровне (приложение ДА).
7. Проведение испытаний
7.1 Градуировка
Емкость градуируют в соответствии с приложением A для определения объема емкости V.
7.2 Масса емкости
Емкость взвешивают для определения ее массы (m1) и регистрируют полученное значение.
7.3 Заполнение емкости и уплотнение бетона
В зависимости от консистенции бетона и метода уплотнения емкость заполняют в два слоя или более до достижения полного уплотнения, кроме случая применения самоуплотняющегося бетона, при котором емкость заполняют за один раз.
При использовании наполнительной насадки контролируют, чтобы для заполнения емкости использовалось такое количество бетонной смеси, чтобы после
