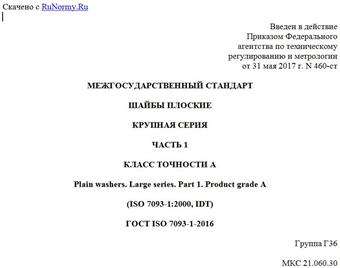

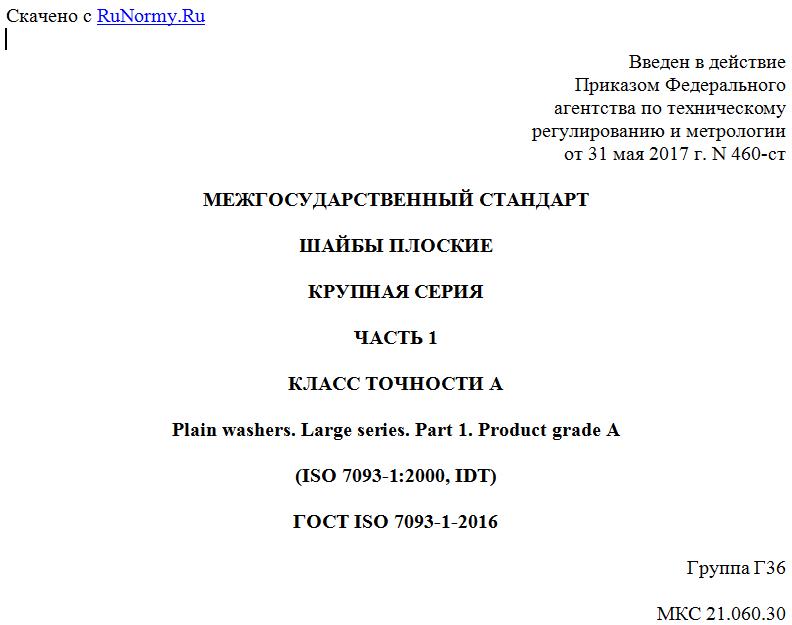

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 мая 2017 г. N 460-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШАЙБЫ ПЛОСКИЕ
КРУПНАЯ СЕРИЯ
ЧАСТЬ 1
КЛАСС ТОЧНОСТИ A
Plain washers. Large series. Part 1. Product grade A
(ISO 7093-1:2000, IDT)
ГОСТ ISO 7093-1-2016
Группа Г36
МКС 21.060.30
ОКП 16 8000
Дата введения
1 января 2019 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "РМ-Центр" (ООО "РМ-Центр") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 октября 2016 г. N 92-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 31 мая 2017 г. N 460-ст межгосударственный стандарт ГОСТ ISO 7093-1-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2019 г.
5 Настоящий стандарт идентичен международному стандарту ISO 7093-1:2000 "Шайбы плоские. Крупная серия. Часть 1. Класс точности A" ("Plain washers - Large series - Part 1: Product grade A", IDT)
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 2 "Крепежные изделия" Международной организации по стандартизации (ISO).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном информационном фонде технических регламентов и стандартов.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ 6958-78 в части шайб класса точности A.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает требования к характеристикам крупных плоских шайб, класса точности A, классов твердости 200 HV и 300 HV и номинальных размеров (номинальные диаметры резьбы) в диапазоне от 3 до 36 мм, включительно.
Шайбы, соответствующие этой части ISO 7093 предназначены для использования в случаях, когда зажимают детали из мягкого материала или используют заготовки с большим зазором в отверстиях. Тем не менее, в последнем случае, пригодность толщины шайбы следует проверить.
Шайбы класса твердости 200 HV применяют для:
- болтов и винтов с шестигранной головкой классов точности A и B и класса прочности 8.8 и выше;
- шестигранных гаек классов точности A и B и класса прочности 8 и выше;
- болтов и винтов с шестигранной головкой и шестигранных гаек из нержавеющей стали или сплавов аналогичного химического состава;
- винтов резьбовыдавливающих с закаленной поверхностью.
Шайбы класса твердости 300 HV применяют для:
- болтов и винтов с шестигранной головкой классов точности A и B и класса прочности 10.9 и выше;
- шестигранных гаек классов точности A и B и класса прочности 10 и выше.
Если необходимы размеры шайб, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из тех, которые представлены в ISO 887.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все изменения).
ISO 887 Plain washers for metric bolts, screws and nuts for general purposes - General plan (Шайбы плоские для болтов, винтов и гаек с метрической резьбой общего назначения. Общий вид)
ISO 3269:2000 Fasteners - Acceptance inspection (Изделия крепежные. Приемочный контроль)
ISO 3506-1:1997 <1> Mechanical properties of corrosion-resistant stainless-steel fasteners - Part 1: Bolts, screws and studs (Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки)
--------------------------------
<1> Стандарт заменен на ISO 3506-1:2009. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 4042:1999 Fasteners - Electroplated coatings (Изделия крепежные. Электролитические покрытия)
ISO 4759-3:2000 Tolerances for fasteners - Part 3: Plain washers for bolts, screws and nuts - Product grades A and C. (Изделия крепежные. Допуски. Часть 3. Плоские шайбы для болтов, винтов и гаек. Классы точности A и C)
ISO 6507-1:1997 <1> Metallic materials - Vickers hardness test - Part 1: Test method (Материалы металлические. Испытание на твердость по Виккерсу. Часть 1. Метод испытаний)
--------------------------------
<1> Стандарт заменен на ISO 6507-1:2005. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
