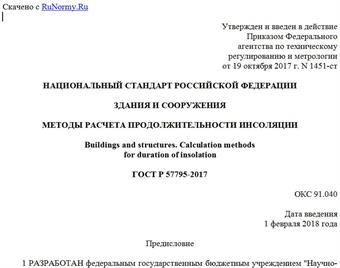

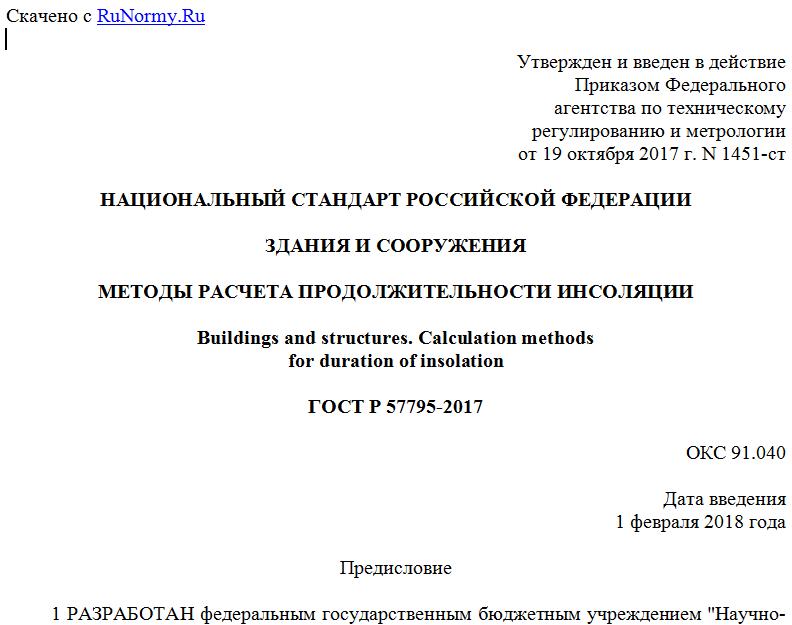

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 октября 2017 г. N 1451-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗДАНИЯ И СООРУЖЕНИЯ
МЕТОДЫ РАСЧЕТА ПРОДОЛЖИТЕЛЬНОСТИ ИНСОЛЯЦИИ
Buildings and structures. Calculation methods
for duration of insolation
ГОСТ Р 57795-2017
ОКС 91.040
Дата введения
1 февраля 2018 года
Предисловие
1 РАЗРАБОТАН федеральным государственным бюджетным учреждением "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук" (ФГБУ "НИИСФ РААСН") при участии Общества с ограниченной ответственностью "ЦЕРЕРА-ЭКСПЕРТ" (ООО "ЦЕРЕРА-ЭКСПЕРТ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 октября 2017 г. N 1451-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт содержит методы расчета продолжительности инсоляции помещений жилых и общественных зданий и территорий.
Один метод основан на применении инсоляционных графиков, представляющих из себя проекцию на горизонтальную плоскость солнечных лучей, проходящих через фиксированную точку на протяжении дня, а также линии пересечения их горизонтальными плоскостями, проведенными через определенный шаг по высоте.
Другой метод основан на применении солнечных карт, представляющих собой проекцию небосвода на горизонтальную плоскость в виде круга с нанесением на нем траектории движения солнца в определенный момент времени в зависимости от азимута и высоты стояния солнца.
Положения, представленные в настоящем стандарте, позволяют определять значения расчетной продолжительности инсоляции помещений и территорий на различных стадиях проектирования, строительства и эксплуатации зданий.
1. Область применения
Настоящий стандарт устанавливает правила расчета продолжительности инсоляции помещений жилых и общественных зданий и территорий.
Стандарт применяется при выполнении проектов застройки, реконструкции и реновации существующих объектов гражданского назначения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
СП 42.13330 "СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений"
СП 54.13330 "СНиП 31-01-2003 Здания жилые многоквартирные"
СП 160.1325800 "Здания и комплексы многофункциональные. Правила проектирования"
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 азимут солнца: Угол от направления на север до солнечной плоскости. Откладывается по часовой стрелке от 0° до 360°.
3.2 альмукантарат: Сечение небесной полусферы плоскостью, параллельной плоскости горизонта.
Примечание - Параллельный горизонту малый круг небесной полусферы, все точки которого имеют одинаковое зенитное расстояние.
3.3 вертикальный угол затенения: Угол в рассматриваемой вертикальной плоскости, проходящей через расчетную точку, между линией горизонта и лучом, проведенным из расчетной точки, касающимся контура верха противолежащего объекта или поверхности рельефа.
3.4 вертикальный угол инсоляции: Максимальный угол в рассматриваемой вертикальной плоскости между лучами солнца, которые поступают в помещение через расчетную точку с учетом экранирующих элементов светового проема (выступов на фасаде, лоджий, балконов и их вертикальных ограждений), но без учета противолежащих объектов и рельефа.
3.5 высота стояния солнца: Угол в солнечной плоскости между солнечным лучом и горизонталью.
3.6 горизонтальный угол затенения: Максимальный угол между лучами, исходящими из расчетной точки помещения проектируемого здания и касающимися контуров противолежащих объектов в плане, или горизонталями поверхности рельефа, имеющими отметки, превышающие отметки расчетной точки.
3.7 горизонтальный угол инсоляции: Максимальный угол между горизонтальными проекциями лучей солнца, поступающими в помещение через расчетную точку с учетом экранирующих элементов светового проема (выступов на фасаде, лоджий, балконов и их вертикальных ограждений), но без учета противолежащих объектов и рельефа.
3.8 инфляционный график: Выполненный в определенном масштабе график, представляющий собой проекцию на горизонтальную плоскость солнечных лучей, приходящих в фиксированную точку через определенный интервал на протяжении дня, а также линии пересечения их горизонтальными плоскостями, проведенными через определенный шаг по высоте.
Примечание - Для доведения инсоляционных графиков, представленных в приложении Б, до рабочего состояния необходимо определить одну из условных высот данного графика для полудня (12.00) по формуле
где Hу - условная высота графика, см;
Hзд - высота здания, см;
M - масштаб;
- высота стояния солнца в полдень (12.00), град.
3.9 инсоляция: Прямое солнечное облучение поверхностей и пространств.
3.10 координаты солнца: Углы, с помощью которых фиксируется мгновенное положение солнца на небесной сфере.
3.11 небесная сфера: Воображаемая сфера произвольного радиуса, на которую проецируются небесные тела.
3.12 непрерывная продолжительность инсоляции: Интервал времени дня, в течение которого непрерывно инсолируется помещение или территория.
Примечания
1 Допускается десятиминутная прерывистость инсоляции. При этом из суммарного интервала времени инсоляции вычитается перерыв инсоляции.
2 В помещениях с несколькими окнами, независимо от их ориентации, непрерывная продолжительность инсоляции определяется суммой непрерывных интервалов инсоляции отдельных окон. При этом повторяющиеся интервалы исключаются.
3 Допускается снижение расчетной продолжительности инсоляции по сравнению с нормированной в пределах допускаемой погрешности метода ее определения (см. 5.8).
