"ГОСТ 34094-2017 (ISO 6761:1981). Межгосударственный стандарт. Трубы стальные. Отделка концов труб и соединительных деталей под сварку. Общие технические требования"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

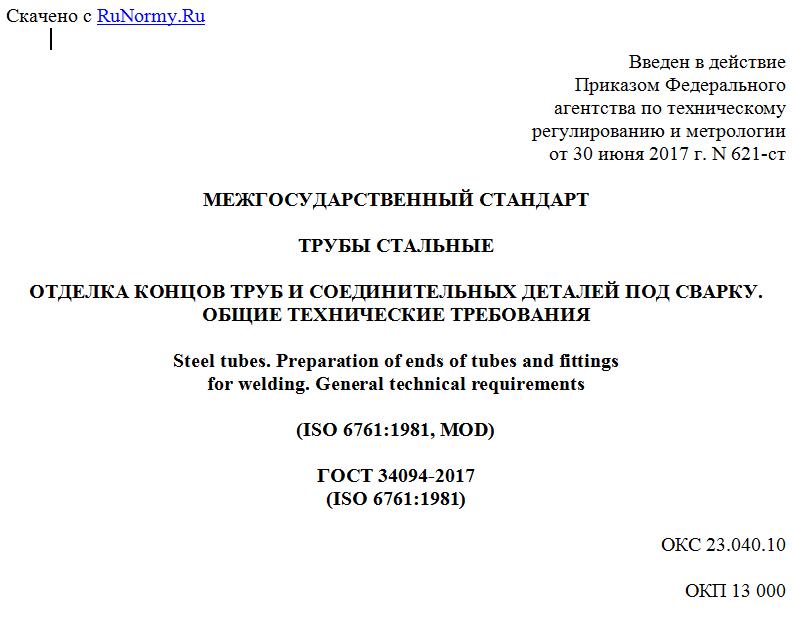

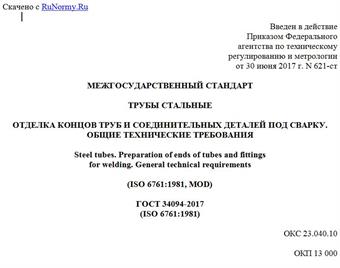

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 июня 2017 г. N 621-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ СТАЛЬНЫЕ

ОТДЕЛКА КОНЦОВ ТРУБ И СОЕДИНИТЕЛЬНЫХ ДЕТАЛЕЙ ПОД СВАРКУ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Steel tubes. Preparation of ends of tubes and fittings
for welding. General technical requirements

(ISO 6761:1981, MOD)

ГОСТ 34094-2017
(ISO 6761:1981)

ОКС 23.040.10

ОКП 13 000

Дата введения
1 апреля 2018 года

Предисловие

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".

Сведения о стандарте

1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны", Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ") на основе официального перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 апреля 2017 г. N 98-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Казахстан KZ Госстандарт Республики Казахстан
Россия RU Росстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2017 г. N 621-ст межгосударственный стандарт ГОСТ 34094-2017 (ISO 6761:1981) введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2018 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 6761:1981 "Трубы стальные. Разделка концов труб и фитингов под сварку" ("Steel tubes - Preparation of ends of tubes and fittings for welding", MOD) путем:
- изменения отдельных значений показателей и обозначений, а также внесения дополнительных обозначений, выделенных в тексте настоящего стандарта курсивом;
- внесения дополнительных структурных элементов (абзацев, таблиц и рисунков), выделенных в тексте настоящего стандарта вертикальной линией, расположенной на полях этого текста.
Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДА
6 Настоящий стандарт подготовлен на основе применения ГОСТ Р 55942-2014 <*>
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2017 г. N 621-ст ГОСТ Р 55942-2014 отменен с 1 апреля 2018 г.

7 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).

Введение

Настоящий стандарт модифицирован по отношению к международному стандарту ISO 6761:1981 "Трубы стальные. Разделка концов труб и фитингов под сварку" с целью внесения типов отделки концов труб и соединительных деталей, не предусмотренных ISO 6761.
Модификация настоящего стандарта по отношению к международному стандарту заключается в следующем:
- добавлены типы отделки концов труб и соединительных деталей, традиционно применяемые в национальной и международной практике:
а) ФП2 и ФС1, соответствующие форме отделки концов под сварку, установленной в ANSI/ASME B 16.25;
б) ФП3 и ФС2, соответствующие форме отделки концов под сварку изделий для магистральных и промысловых трубопроводов;
в) ФП4, соответствующая форме отделки концов под сварку изделий для технологических трубопроводов и трубопроводов пара и горячей воды;
г) ФП5, соответствующая форме отделки концов под сварку изделий для трубопроводов общего назначения;
д) ФК1 и ФК2, соответствующие форме отделки концов под сварку, установленной в ГОСТ 16037-80;
- типы отделки концов систематизированы с присвоением условных обозначений для упрощения ссылки на настоящий стандарт при оформлении заказа.

1. Область применения

Настоящий стандарт устанавливает основные типы и требования к отделке концов стальных труб и соединительных деталей под сварку.

2. Обозначения и сокращения

2.1 В настоящем стандарте применены следующие обозначения:
,  - углы скоса фаски, градусы;

b - расстояние от внутренней поверхности трубы до точки сопряжения углов скоса сложной фаски, мм;
c - ширина торцевого притупления, мм;
D - наружный диаметр конца трубы или соединительной детали, мм;
t - толщина стенки конца трубы или соединительной детали, мм;

R - радиус скругления в точке сопряжения углов скоса сложной фаски, мм. 2.2 В настоящем стандарте применены следующие сокращения: ФБ - тип отделки концов без скоса; ФК - тип отделки концов с круглым скосом; ФП - тип отделки концов с простым скосом; ФС - тип отделки концов со сложным скосом.

3. Требования к отделке концов

3.1 Типы отделки концов труб и соединительных деталей под сварку приведены в таблицах 1 и 2. При ссылке на настоящий стандарт без указания типа отделки концов концы изделий без скоса должны соответствовать требованиям, указанным в таблице 1, для типа ФБ, концы изделий с простым скосом - указанным в таблице 1 для типа ФП1.
