Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 26 июня 1978 г. N 1675

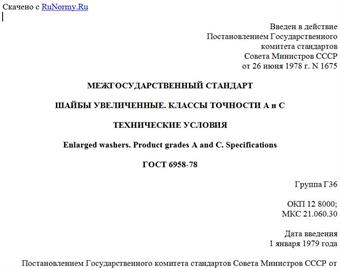

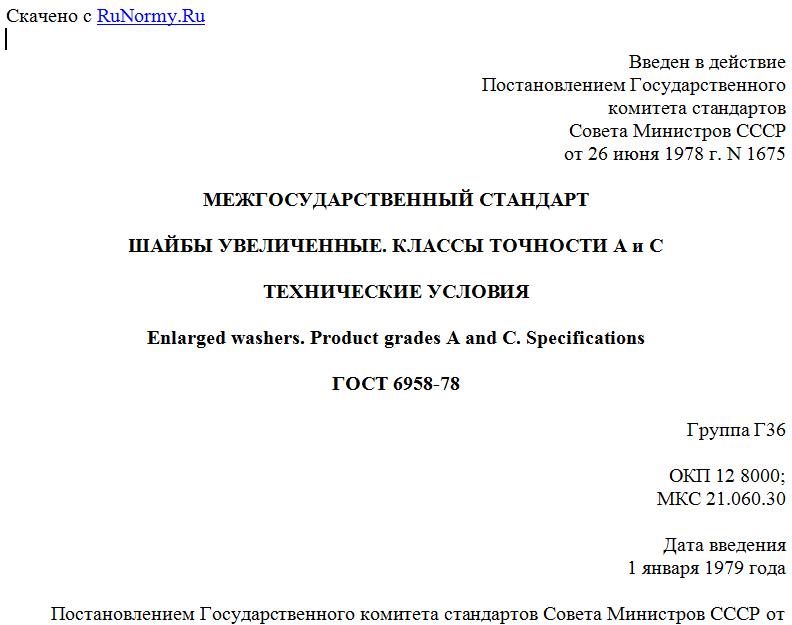

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШАЙБЫ УВЕЛИЧЕННЫЕ. КЛАССЫ ТОЧНОСТИ A и C
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Enlarged washers. Product grades A and C. Specifications
ГОСТ 6958-78
Группа Г36
ОКП 12 8000;
МКС 21.060.30
Дата введения
1 января 1979 года
Постановлением Государственного комитета стандартов Совета Министров СССР от 26 июня 1978 г. N 1675 дата введения установлена 01.01.1979.
Ограничение срока действия снято по Протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6 - 93).
Взамен ГОСТ 6958-68.
Издание с Изменениями N 1, 2, утвержденными в ноябре 1983 г., в марте 1988 г. (ИУС 2-84, 6-88).
Настоящий стандарт распространяется на увеличенные шайбы классов точности A и C для крепежных деталей диаметром резьбы от 1 до 48 мм.
(Измененная редакция, Изм. N 1, 2).
1. КОНСТРУКЦИЯ И РАЗМЕРЫ
1.1. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в таблице.
мм
-----------------T-------------------------------T------------T------------
Диаметр резьбы ¦ d ¦ d ¦ s
крепежной ¦ 1 ¦ 2 ¦
детали +-------------------------------+ ¦
¦ Класс точности ¦ ¦
+---------------T---------------+ ¦
¦ A ¦ C ¦ ¦
-----------------+---------------+---------------+------------+------------
1,0 ¦ 1,1 ¦ 1,2 ¦ 4,0 ¦ 0,3
1,2 ¦ 1,3 ¦ 1,4 ¦ 4,0 ¦ 0,3
1,6 ¦ 1,7 ¦ 1,8 ¦ 5,0 ¦ 0,3
2,0 ¦ 2,2 ¦ 2,4 ¦ 6,0 ¦ 0,5
2,5 ¦ 2,7 ¦ 2,9 ¦ 8,0 ¦ 0,5
3,0 ¦ 3,2 ¦ 3,4 ¦ 9,0 ¦ 0,8
3,5 ¦ 3,7 ¦ 3,9 ¦ 11,0 ¦ 0,8
4,0 ¦ 4,3 ¦ 4,5 ¦ 12,0 ¦ 1,0
5,0 ¦ 5,3 ¦ 5,5 ¦ 15,0 ¦ 1,2
6,0 ¦ 6,4 ¦ 6,6 ¦ 18,0 ¦ 1,6
8,0 ¦ 8,4 ¦ 9,0 ¦ 24,0 ¦ 2,0
10,0 ¦ 10,5 ¦ 11,0 ¦ 30,0 ¦ 2,5
12,0 ¦ 13,0 ¦ 13,5 ¦ 37,0 ¦ 3,0
14,0 ¦ 15,0 ¦ 15,5 ¦ 44,0 ¦ 3,0
16,0 ¦ 17,0 ¦ 17,5 ¦ 50,0 ¦ 3,0
18,0 ¦ 19,0 ¦ 20,0 ¦ 56,0 ¦ 4,0
20,0 ¦ 21,0 ¦ 22,0 ¦ 60,0 ¦ 4,0
22,0 ¦ 23,0 ¦ 24,0 ¦ 66,0 ¦ 5,0
24,0 ¦ 25,0 ¦ 26,0 ¦ 72,0 ¦ 5,0
27,0 ¦ 28,0 ¦ 30,0 ¦ 85,0 ¦ 6,0
30,0 ¦ 31,0 ¦ 33,0 ¦ 92,0 ¦ 6,0
36,0 ¦ 37,0 ¦ 39,0 ¦ 110,0 ¦ 8,0
42,0 ¦ - ¦ 45,0 ¦ 125,0 ¦ 10,0
48,0 ¦ - ¦ 52,0 ¦ 145,0 ¦ 10,0
Пример условного обозначения увеличенной шайбы для крепежной детали с диаметром резьбы 12 мм, с толщиной, установленной в стандарте, из стали марки 08кп, с цинковым покрытием толщиной 6 мкм хроматированным:
Шайба 12.01.08кп.016 ГОСТ 6958-78.
1.2. По согласованию между изготовителем и потребителем допускается:
изготовлять шайбы с другими толщинами;
изготовлять шайбы с внутренними диаметрами 12,5; 14,5 и 16,5 мм.
1.1, 1.2. (Измененная редакция, Изм. N 1, 2).
1.3. Теоретическая масса шайб приведена в Приложении.
(Введен дополнительно, Изм. N 1).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Технические требования - по ГОСТ 18123-82.
(Измененная редакция, Изм. N 1).
2.2, 2.3. (Исключены, Изм. N 1).
2.4. Временная противокоррозионная защита, упаковка и маркировка тары - по ГОСТ 18160-72.
(Введен дополнительно, Изм. N 2).
3. ПРАВИЛА ПРИЕМКИ
3.1. Правила приемки шайб - по ГОСТ 17769-83.
(Измененная редакция, Изм. N 1).
4. МЕТОДЫ КОНТРОЛЯ
4.1. Методы контроля шайб - по ГОСТ 18123-82.
Разд. 5. (Исключен, Изм. N 2).
Приложение
Справочное
