"ГОСТ 16264.1-2016. Межгосударственный стандарт. Двигатели асинхронные. Часть 1. Общие технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

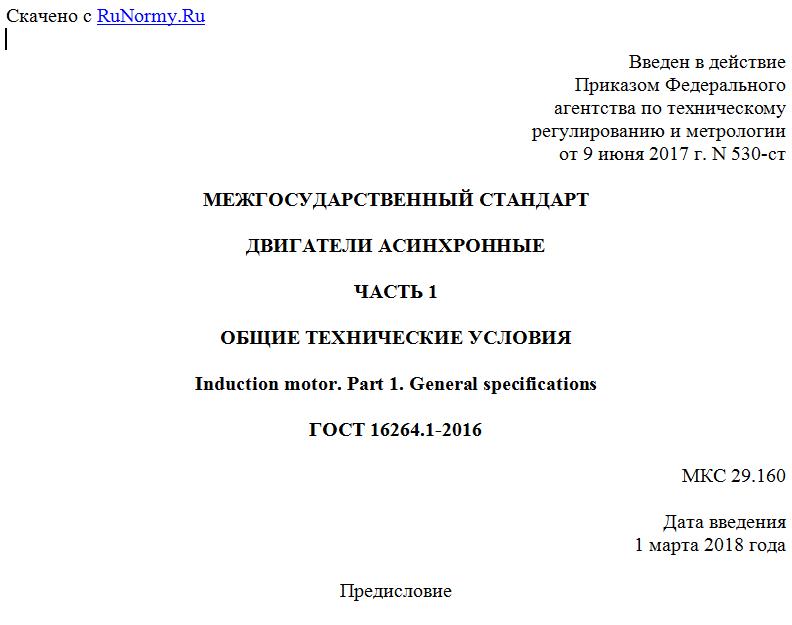

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 июня 2017 г. N 530-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДВИГАТЕЛИ АСИНХРОННЫЕ

ЧАСТЬ 1

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Induction motor. Part 1. General specifications

ГОСТ 16264.1-2016

МКС 29.160

Дата введения
1 марта 2018 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным бюджетным образовательным учреждением высшего образования "Национальный исследовательский университет "МЭИ" (ФГБОУ ВО "НИУ "МЭИ") и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 сентября 2016 г. N 91-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 июня 2017 г. N 530-ст межгосударственный стандарт ГОСТ 16264.1-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2018 г.
5 ВЗАМЕН ГОСТ 16264.1-85

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт распространяется на асинхронные двигатели номинальной мощностью до 1000 Вт.
Стандарт не распространяется на двигатели: взрывозащищенные, двигатели следящих электроприводов переменного тока, питаемые от несинусоидальных источников тока и управляемые пространственным поворотом осей потоков.
Двигатели должны соответствовать требованиям ГОСТ 16264.0 и настоящего стандарта.
Все требования настоящего стандарта, кроме 4.1, 4.2, являются обязательными.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 10683-73 Машины электрические. Номинальные частоты вращения и допускаемые отклонения
ГОСТ 12139-84 Машины электрические вращающиеся. Ряды номинальных мощностей, напряжений и частот
ГОСТ 16264.0-85 Машины электрические малой мощности. Двигатели. Общие технические условия
ГОСТ 16962-71 Изделия электронной техники и электротехники. Механические и климатические воздействия. Требования и методы испытаний
ГОСТ 20459-87 <1> Машины электрические вращающиеся. Методы охлаждения. Обозначения
--------------------------------
<1> На территории Российской Федерации действует ГОСТ Р МЭК 60034-6-2012.

ГОСТ 21128-83 Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения до 1000 В
ГОСТ IEC 60034-1-2014 Машины электрические вращающиеся. Часть 1. Номинальные значения параметров и эксплуатационные характеристики
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3. Основные параметры

3.1 Двигатели должны изготавливаться на номинальные напряжения: (36), 40, (42), (127), 220, 220/380 В - трехфазные силовые; 12, 24, (27), (36), (40), 42, 60, 110; (127), 220 В - однофазные силовые; 6, 12, 24, 36, 40, 115, 220, 240 В - двухфазные управляемые. Напряжения 36, 115 и 240 В только для двигателей, изготовляемых на экспорт. Напряжения, указанные в скобках, допускается применять с учетом допущений по ГОСТ 21128.
3.2 Синхронные частоты вращения двигателей должны соответствовать ГОСТ 10683, а для частоты питания 60 Гц - 300, 360, 450, 600, 900, 1200, 1800 и 3600 мин-1. Номинальные частоты вращения или номинальные скольжения должны быть указаны в технических условиях на конкретные типы двигателей.
3.3 Максимальные полезные мощности управляемых двигателей с короткозамкнутым ротором должны соответствовать ряду от 0,1 до 250 Вт по ГОСТ 12139. Для других управляемых двигателей - от 0,1 до 25 Вт.

4. Технические требования

4.1 Способы охлаждения деталей - по ГОСТ 20459.
4.2 Отношения начального пускового момента Мпуск, минимального вращающего момента Ммин и максимального вращающего момента Ммакс к номинальному вращающему моменту Мном при номинальных значениях напряжения питания односкоростных силовых двигателей должны соответствовать указанным в таблице 1.

Таблица 1

Тип однофазных двигателей
С экранированными полюсами и с асимметричным магнитопроводом статора 0,40/0,45 0,38 1,40
Конденсаторные 0,55/0,70 0,50/0,65 1,60
Конденсаторные с использованием листов статора и ротора трехфазных
Для просмотра документа целиком скачайте его >>>
