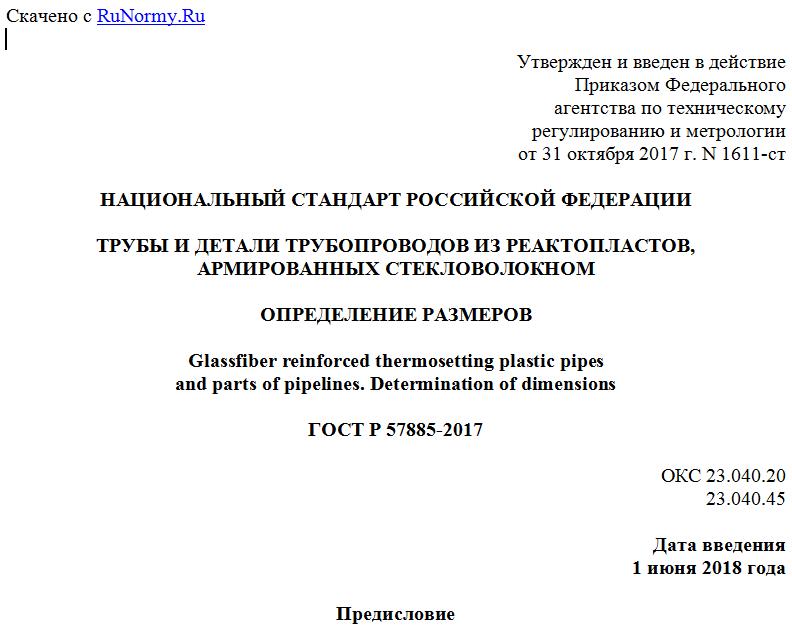

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 31 октября 2017 г. N 1611-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ И ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ РЕАКТОПЛАСТОВ,
АРМИРОВАННЫХ СТЕКЛОВОЛОКНОМ
ОПРЕДЕЛЕНИЕ РАЗМЕРОВ
Glassfiber reinforced thermosetting plastic pipes
and parts of pipelines. Determination of dimensions
ГОСТ Р 57885-2017
ОКС 23.040.20
23.040.45
Дата введения
1 июня 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Инновации будущего" совместно с Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" при участии Объединения юридических лиц "Союз производителей композитов" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 октября 2017 г. N 1611-ст
4 Настоящий стандарт является модифицированным по отношению к стандарту АСТМ Д3567-97 (2011) "Стандартные практические указания по определению размеров труб и арматуры из стекловолокна (термореактивной смолы, армированной стекловолокном)" (ASTM D3567-97 (2011) "Standard Practice for Determining Dimensions of "Fiberglass" (Glass-Fiber-Reinforced Thermosetting Resin) Pipe and Fittings", MOD) путем изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив соответствующего текста. Оригинальный текст этих структурных элементов примененного стандарта АСТМ и объяснения причин внесения технических отклонений приведены в дополнительном приложении ДА.
Исключены ссылки на АСТМ Д4166, ANSI B2.1, API5B вместе с положениями, в которых они приведены.
Дополнительные ссылки, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации, выделены полужирным курсивом.
Измененные отдельные фразы выделены в тексте курсивом.
Внесение указанных технических отклонений связано с особенностями российской национальной стандартизации.
Потребности национальной экономики Российской Федерации и/или особенности российской национальной стандартизации учтены в дополнительных пунктах 5.1.2 и 5.1.3 и абзаце, которые выделены путем заключения их в рамки из тонких линий, а информация с объяснением причин включения этих положений приведена в указанных разделах в виде примечаний.
Структура стандарта изменена для приведения в соответствие с правилами, установленными в ГОСТ 1.5-2001 (подразделы 4.2 и 4.3).
Наименование настоящего стандарта изменено относительно наименования указанного стандарта АСТМ для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
Сопоставление структуры настоящего стандарта со структурой указанного стандарта АСТМ приведено в дополнительном приложении ДБ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на трубы и детали трубопроводов из реактопластов, армированных стекловолокном, и устанавливает методы определения размеров (общей толщины стенки, толщины армированной стенки, толщины футеровки, диаметров, овальности), измерения углов, длин, наружной и внутренней резьбы.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427 Линейки измерительные металлические. Технические условия
ГОСТ 2016 Калибры резьбовые. Технические условия
ГОСТ 6507 Микрометры. Технические условия
ГОСТ 7502 Рулетки измерительные металлические. Технические условия
ГОСТ Р 54559 Трубы и детали трубопроводов из реактопластов, армированных волокном. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 54559. Примечание - См. ДА.1 (приложение ДА).
4 Сущность метода
Сущность метода заключается в измерении геометрических размеров образцов.
5 Определение размеров
5.1 Общие положения
5.1.1 Условия проведения измерений должны быть установлены в нормативном документе или технической документации на изделие.
5.1.2 Поверхность образца должна быть проверена на наличие любых признаков, которые могут повлиять на измерения (наличие маркировки, пузырей, включений). 5.1.3 Концы образца должны быть гладкими (ровными) и перпендикулярными к оси трубы. Примечание - Включение дополнительных требований необходимо, так как они оказывают влияние на точность выполнения измерений.
5.2 Общая толщина стенок
5.2.1 Оборудование
5.2.1.1 Для образцов с толщиной стенок не менее 5 мм применяют штангенциркуль по ГОСТ 166 или оптический компаратор (см. п. 5.3.2), обеспечивающие точность измерения толщины +/- 5%.
5.2.1.2 Для образцов с толщиной стенок не более 5 мм применяют микрометр по ГОСТ 6507 со сферической измерительной поверхностью пятки, ценой деления 0,01 мм и точностью измерения до 5%.
5.2.2 Методика
