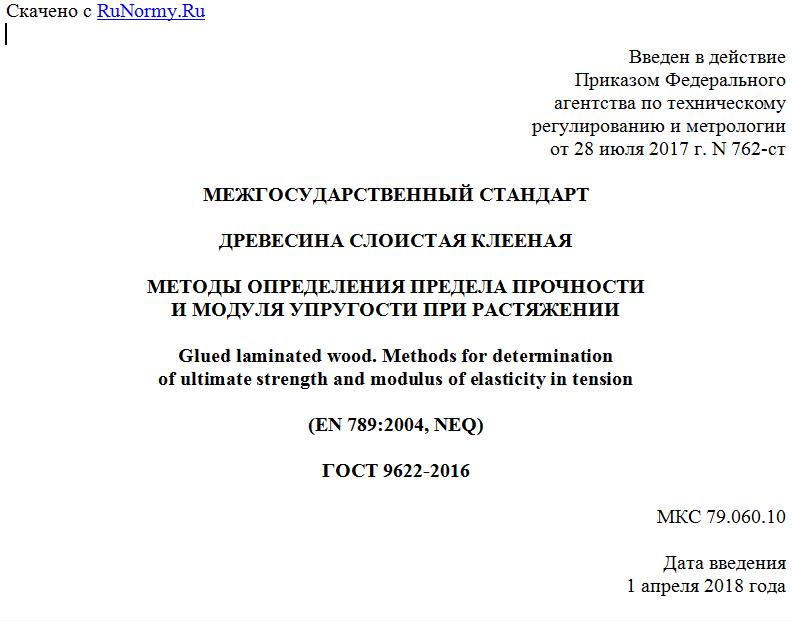

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 июля 2017 г. N 762-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДРЕВЕСИНА СЛОИСТАЯ КЛЕЕНАЯ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ
И МОДУЛЯ УПРУГОСТИ ПРИ РАСТЯЖЕНИИ
Glued laminated wood. Methods for determination
of ultimate strength and modulus of elasticity in tension
(EN 789:2004, NEQ)
ГОСТ 9622-2016
МКС 79.060.10
Дата введения
1 апреля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 121 "Плиты древесные"
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 121 "Плиты древесные"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 19 декабря 2016 г. N 94-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2017 г. N 762-ст межгосударственный стандарт ГОСТ 9622-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2018 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта EN 789:2004 "Конструкции деревянные. Методы испытаний. Определение механических свойств деревянных панелей" ("Timber structures - Test methods - Determination of mechanical properties of wood based panels", NEQ).
6 ВЗАМЕН ГОСТ 9622-87
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на фанеру, фанерные и столярные плиты, древесные слоистые пластики и устанавливает методы определения предела прочности и модуля упругости при растяжении.
Метод определения предела прочности основан на определении максимальной нагрузки, разрушающей образец при растяжении.
Метод определения модуля упругости основан на определении абсолютной величины деформации образца в зависимости от разности между верхним и нижним пределами нагружения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 9620-94 Древесина слоистая клееная. Отбор образцов и общие требования при испытании
ГОСТ 9621-72 Древесина слоистая клееная. Методы определения физических свойств
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Метод определения предела прочности при растяжении
3.1 Метод отбора образцов
3.1.1 Отбор и подготовку образцов к испытаниям проводят по ГОСТ 9620.
3.1.2 Форма и размеры образцов должны соответствовать рисунку 1 и таблице 1.
l - длина образца; l1 - длина рабочей части образца;
l2 - длина захватов; b - ширина образца;
b1 - ширина рабочей части образца;
h - толщина образца; R - радиус закругления
Рисунок 1 - Форма и размеры образцов
Таблица 1
В миллиметрах
Тип образца l l1 b b1 R h
I 225 60 15 4 60 Соответствует толщине продукции
II 400 70 50 20 350
III 1250 250 250 150 650
Тип образца для испытаний выбирают в зависимости от толщины листов и области применения данной продукции. Для продукции, применяемой в конструкциях, несущих нагрузку, рекомендуется образец типа III.
Предельные отклонения от номинальных размеров для образцов типов I и II должны соответствовать требованиям ГОСТ 9620.
