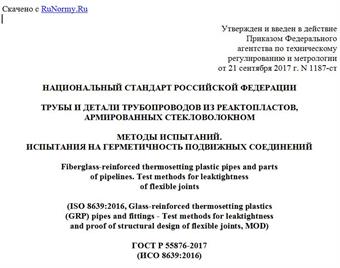

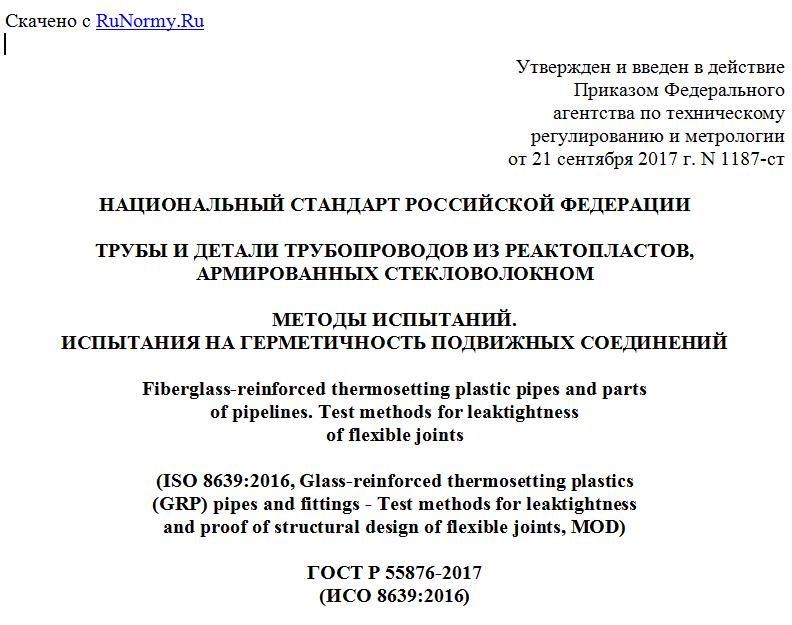

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 сентября 2017 г. N 1187-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ И ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ РЕАКТОПЛАСТОВ,
АРМИРОВАННЫХ СТЕКЛОВОЛОКНОМ
МЕТОДЫ ИСПЫТАНИЙ.
ИСПЫТАНИЯ НА ГЕРМЕТИЧНОСТЬ ПОДВИЖНЫХ СОЕДИНЕНИЙ
Fiberglass-reinforced thermosetting plastic pipes and parts
of pipelines. Test methods for leaktightness
of flexible joints
(ISO 8639:2016, Glass-reinforced thermosetting plastics
(GRP) pipes and fittings - Test methods for leaktightness
and proof of structural design of flexible joints, MOD)
ГОСТ Р 55876-2017
(ИСО 8639:2016)
ОКС 23.040.20
23.040.45
Дата введения
1 февраля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" совместно с Открытым акционерным обществом "НПО Стеклопластик" при участии Объединения юридических лиц "Союз производителей композитов" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 сентября 2017 г. N 1187-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 8639:2016 "Трубы и фитинги из термореактивных стеклокомпозитов (GRP). Методы испытания на герметичность и стойкость конструкции гибких соединений" (ISO 8639:2016 "Glass-reinforced thermosetting plastics (GRP) pipes and fittings - Test methods for leaktightness and proof of structural design of flexible joints", MOD) путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ 1.5-2001 (подразделы 4.2 и 4.3); содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив соответствующего текста. Оригинальный текст этих структурных элементов примененного международного стандарта и объяснение причин внесения технических отклонений приведены в дополнительном приложении ДА.
В настоящий стандарт не включен подраздел 2.1 примененного международного стандарта, который нецелесообразно применять в российской национальной стандартизации, так как он имеет поясняющий характер. Указанный подраздел, не включенный в основную часть настоящего стандарта, приведен в дополнительном приложении ДБ.
Особенности национальной стандартизации учтены в дополнительном разделе 8, который выделен путем заключения в рамки из тонких линий, а информация с объяснением причин включения этого положения приведена после соответствующего положения в виде примечания.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
Дополнительная ссылка, включенная в текст стандарта для учета потребностей национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации, выделена курсивом.
Сопоставление структуры международного стандарта со структурой настоящего стандарта приведено в дополнительном приложении ДВ
5 ВЗАМЕН ГОСТ Р 55876-2013
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт распространяется на неустойчивые к осевому давлению подвижные раструбные и муфтовые соединения с эластомерным уплотнителем (далее - соединения) труб и деталей трубопроводов из реактопластов, армированных стекловолокном, применяемых в напорных и безнапорных подземных, наземных и надземных трубопроводных системах. Настоящий стандарт устанавливает методы испытаний на герметичность соединений при воздействии внутреннего давления и продольного растяжения (далее - вырыв) или комбинации углового перемещения (далее - угловое смещение) и вырыва или сжатия перпендикулярно оси трубы (далее - нарушение соосности) и вырыва. Примечания 1 Настоящий стандарт распространяется на соединения труб из реактопластов, армированных стекловолокном, всех номинальных размеров. 2 После проведения испытания образцы считают непригодными для повторного применения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 54559 Трубы и детали трубопроводов из реактопластов, армированных волокном. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 54559, а также следующие термины с соответствующими определениями:
3.1 угловое смещение, °: Угол между осями подвижного соединения и непрерывной трубы.
3.2 вырыв, мм: Продольное перемещение трубы относительно подвижного соединения.
3.3 общий вырыв, мм: Сумма вырывов, а также дополнительного продольного перемещения, компонентов подвижного соединения вследствие наличия углового смещения.
3.4 нарушение соосности, мм: Деформация трубы в области муфтового соединения в результате воздействия вертикальной нагрузки на трубу и закрепленную муфту, что вызывает сдвиг между раструбами двух труб в положении нагрузки.
4. Сущность метода
В образце для испытаний, состоящем из двух труб, соединенных при помощи раструбного соединения или подвижной соединительной муфты, создают заданное давление и вырыв или комбинацию вырыва и углового смещения или вырыва и нарушения соосности (см. рисунки 1 - 3).
1 - осевое давление, воздействующее на образец
для испытаний; 2 - оснастка испытательного стенда;
3 - торцевая заглушка; 4 - опоры; 5 - испытуемое соединение;
