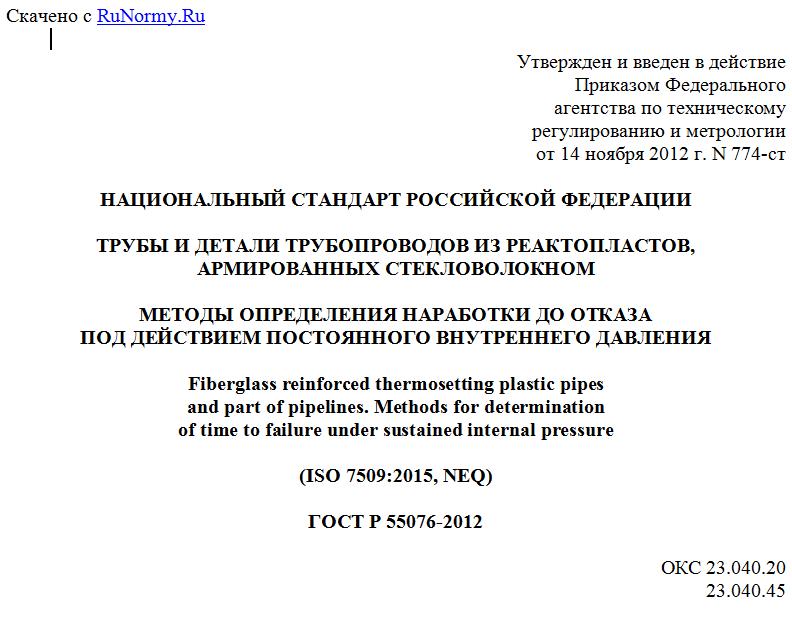

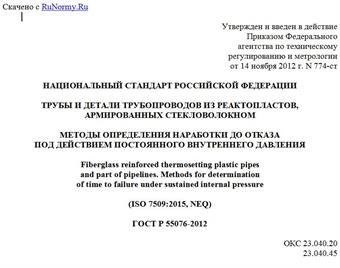

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 ноября 2012 г. N 774-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ И ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ РЕАКТОПЛАСТОВ,
АРМИРОВАННЫХ СТЕКЛОВОЛОКНОМ
МЕТОДЫ ОПРЕДЕЛЕНИЯ НАРАБОТКИ ДО ОТКАЗА
ПОД ДЕЙСТВИЕМ ПОСТОЯННОГО ВНУТРЕННЕГО ДАВЛЕНИЯ
Fiberglass reinforced thermosetting plastic pipes
and part of pipelines. Methods for determination
of time to failure under sustained internal pressure
(ISO 7509:2015, NEQ)
ГОСТ Р 55076-2012
ОКС 23.040.20
23.040.45
ОКП 229641
229690
Дата введения
1 января 2014 года
Предисловие
1 РАЗРАБОТАН Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" совместно с Акционерным обществом "НПО Стеклопластик" при участии Объединения юридических лиц "Союз производителей композитов"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 ноября 2012 г. N 774-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 7509:2015 "Системы пластмассовых трубопроводов. Трубы из термореактивных стеклопластиков (GRP). Определение времени до разрушения под воздействием постоянного внутреннего давления" (ISO 7509:2015 "Plastics piping systems - Glass-reinforced thermosetting plastics (GRP) pipes - Determination of time to failure under sustained internal pressure", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
6 ИЗДАНИЕ (апрель 2018 г.) с Изменением N 1 (ИУС 1-2018)
Изменение N 1 утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 сентября 2017 г. N 1279-ст
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
Настоящий стандарт устанавливает метод определения времени до отказа труб и деталей трубопроводов из реактопластов, армированных стекловолокном, при воздействии внутреннего давления.
Установлены два метода испытаний (А и Б).
При испытании по методу А в качестве внешней среды применяют воздух.
При испытании по методу Б в качестве внешней среды применяют жидкость для испытаний.
Раздел 1. (Измененная редакция, Изм. N 1).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО 3126 Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров
ГОСТ Р 54559 Трубы и детали трубопроводов из реактопластов, армированных волокном. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
Раздел 2. (Измененная редакция, Изм. N 1).
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 54599, а также следующие термины с соответствующими определениями:
3.1 отказ: Разрыв, течь, просачивание на поверхности трубы.
3.2 разрыв: Отказ стенки трубы, сопровождаемый незамедлительной утечкой жидкости для испытаний и потерей давления.
3.3 течь: Визуально обнаруживаемое протекание нагнетаемой жидкости для испытаний через стенку трубы и (или) посредством непрерывной потери давления.
3.4 просачивание: Визуально обнаруживаемая проходимость нагнетаемой жидкости для испытаний через стенку трубы и (или) посредством электронных средств.
3.5 заглушка: Устройство, закрепляемое на концевой части трубы, используемое для торцевого уплотнения трубы с целью предотвращения протечки рабочей среды и потери внутреннего давления.
Примечания
1 В случае если заглушки, установленные на обоих концах образца, жестко фиксируются на стенке трубы, при создании внутреннего давления на стенку трубы действуют радиальная и осевая нагрузки.
2 В случае если заглушки, установленные на обоих концах образца, жестко не фиксируются на стенке трубы (их неподвижность относительно трубы обеспечивается стяжками, стержнями или внешними опорами), при создании внутреннего давления на стенку трубы действует только радиальная нагрузка.
Раздел 3. (Измененная редакция, Изм. N 1).
4 Сущность методов
4.1 В образце создают внутреннее давление, вызывающее напряжение в стенке трубы, которое зависит от условий нагружения, т.е. зависит от наличия или отсутствия осевой нагрузки, передающейся на стенку трубы, и определяют наработку до отказа.
Результаты анализируют методами регрессионного анализа, один из которых приведен в приложении А.
Примечание - Полученную линейную регрессию применяют при установлении нормативных требований к напорным трубам на основе расчетных давлений на разрыв при различных временах эксплуатации.
4.2 (Исключен, Изм. N 1).
5 Оборудование
5.1 Средства измерения линейных размеров образца (длина, диаметр, толщина стенки трубы) с точностью измерения +/- 1%.
5.2 Заглушки, размеры которых выбирают в соответствии с размерами труб.
