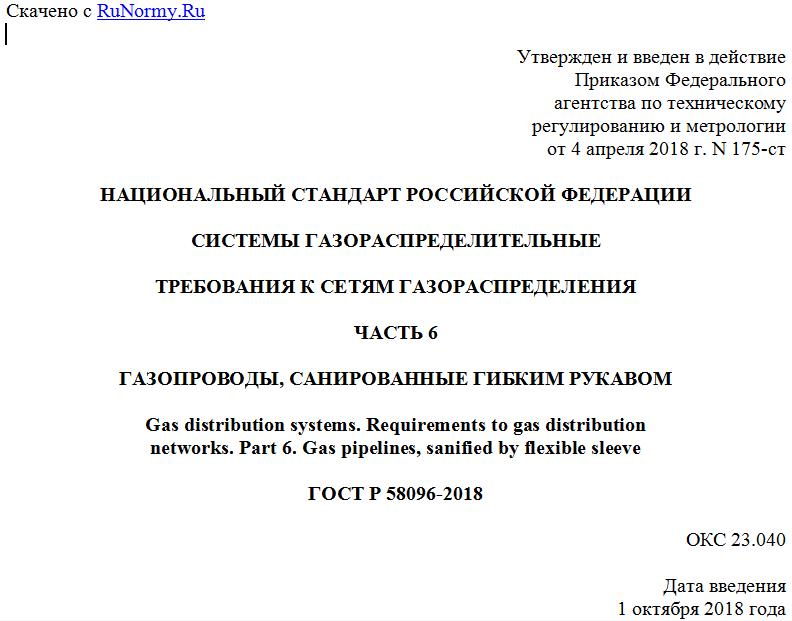

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 апреля 2018 г. N 175-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ
ТРЕБОВАНИЯ К СЕТЯМ ГАЗОРАСПРЕДЕЛЕНИЯ
ЧАСТЬ 6
ГАЗОПРОВОДЫ, САНИРОВАННЫЕ ГИБКИМ РУКАВОМ
Gas distribution systems. Requirements to gas distribution
networks. Part 6. Gas pipelines, sanified by flexible sleeve
ГОСТ Р 58096-2018
ОКС 23.040
Дата введения
1 октября 2018 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Головной научно-исследовательский и проектный институт по распределению и использованию газа" (АО "Гипрониигаз") и Обществом с ограниченной ответственностью "Газпром межрегионгаз" (ООО "Газпром межрегионгаз")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 "Нефтяная и газовая промышленность", подкомитетом ПК 4 "Газораспределение и газопотребление"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 4 апреля 2018 г. N 175-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт разработан для обеспечения требований Технического регламента [1] и Федерального закона [2] при проектировании, строительстве и эксплуатации сетей газораспределения и входит в комплекс стандартов "Системы газораспределительные. Требования к сетям газораспределения".
1 Область применения
1.1 Настоящий стандарт устанавливает требования к проектированию, строительству и эксплуатации газопроводов, санированных гибким рукавом, транспортирующих природный газ по ГОСТ 5542 давлением до 1,2 МПа включительно.
1.2 Настоящий стандарт распространяется на стальные и полиэтиленовые подземные газопроводы, санированные гибким рукавом, при их реконструкции или капитальном ремонте.
1.3 Положения настоящего стандарта допускается использовать при проектировании, строительстве и эксплуатации газопроводов, санированных гибким рукавом, путем протяжки гибкого рукава:
- в подземных трубопроводах иного назначения из стальных и полимерных труб;
- в подземных газопроводах, проложенных в условиях, отнесенных СП 62.13330.2011 к особым.
При этом должны соблюдаться требования настоящего стандарта, предъявляемые к футляру, а также документов в области технического регулирования и стандартизации к проектированию газопроводов сетей газораспределения.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ГОСТ 9.602 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.3.003 Система стандартов безопасности труда. Работы электросварочные. Требования безопасности
ГОСТ 5542 Газы горючие природные промышленного и коммунально-бытового назначения. Технические условия
ГОСТ Р 53865 Системы газораспределительные. Термины и определения
ГОСТ Р 54983 Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация
ГОСТ Р 55472 Системы газораспределительные. Требования к сетям газораспределения. Часть 0. Общие положения
СП 12-136-2002 Безопасность труда в строительстве. Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ
СП 45.13330.2012 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87
СП 62.13330.2011 Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 53865, а также следующие термины с соответствующими определениями:
3.1 газопровод, санированный гибким рукавом: Конструкция (сооружение), предназначенная для транспортировки природного газа и состоящая из гибкого рукава, футляра, внутри которого протянут гибкий рукав, и соединителей.
3.2 гибкий рукав: Многослойный полимерно-тканевый рукав, который протягивается внутри подземного трубопровода и обеспечивает транспортировку природного газа в заданном режиме.
3.3 межтрубное пространство: Пространство между наружной поверхностью гибкого рукава и внутренней поверхностью подземного трубопровода.
3.4 стартовый котлован: Котлован, разрабатываемый в зоне подачи гибкого рукава в подземный трубопровод.
Примечание - Стартовый котлован может выполнять функцию приемного для предыдущего протянутого отрезка гибкого рукава.
3.5 приемный котлован: Котлован, разрабатываемый в зоне выхода гибкого рукава из подземного трубопровода.
Примечание - Приемный котлован может выполнять функцию стартового для следующего отрезка гибкого рукава, подлежащего протяжке.
3.6 соединитель: Специальный фитинг, предназначенный для герметичного соединения гибкого рукава с футляром и неразъемного или разъемного (фланцевого) соединения с аналогичным соединителем, техническим устройством или действующим газопроводом.
3.7 профилирование гибкого рукава: Процесс придания с помощью специального оборудования гибкого рукава формы латинской буквы "U".
3.8 футляр: Подземный трубопровод, который обеспечивает защиту протянутого в нем гибкого рукава от действующих внешних нагрузок.
4 Проектирование
4.1 Общие положения
4.1.1 Подземный газопровод может быть использован в качестве футляра при условии, что глубина заложения газопровода, санированного гибким рукавом, а также расстояния от него до зданий, сооружений и сетей инженерно-технического обеспечения будут соответствовать требованиям СП 62.13330.2011 (при восстановлении газопровода - требованиям 5.7.2, при протяжке гибкого рукава в трубопроводах иного назначения - требованиям 5.1.1), предъявляемым для
