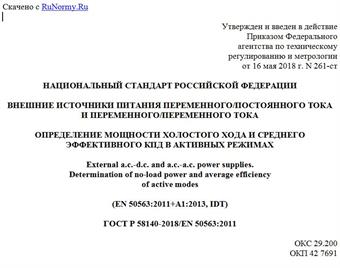

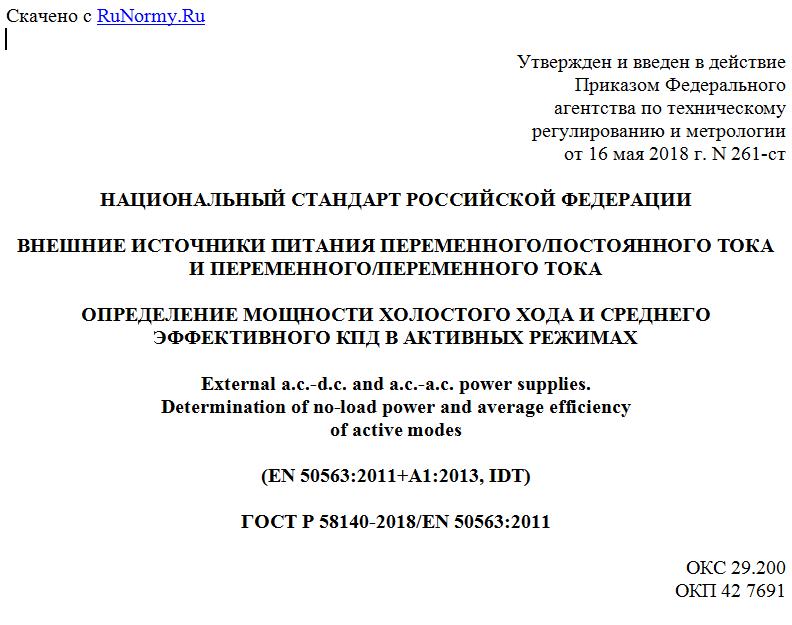

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 мая 2018 г. N 261-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВНЕШНИЕ ИСТОЧНИКИ ПИТАНИЯ ПЕРЕМЕННОГО/ПОСТОЯННОГО ТОКА
И ПЕРЕМЕННОГО/ПЕРЕМЕННОГО ТОКА
ОПРЕДЕЛЕНИЕ МОЩНОСТИ ХОЛОСТОГО ХОДА И СРЕДНЕГО
ЭФФЕКТИВНОГО КПД В АКТИВНЫХ РЕЖИМАХ
External a.c.-d.c. and a.c.-a.c. power supplies.
Determination of no-load power and average efficiency
of active modes
(EN 50563:2011+A1:2013, IDT)
ГОСТ Р 58140-2018/EN 50563:2011
ОКС 29.200
ОКП 42 7691
Дата введения
1 марта 2019 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "МП Сертификационная лаборатория бытовой электротехники ТЕСТБЭТ" (ООО "ТЕСТБЭТ") на основе официального перевода на русский язык европейского стандарта, который выполнен ФГУП "ВНИИНМАШ"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 019 "Электрические приборы бытового назначения"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 мая 2018 г. N 261-ст
4 Настоящий стандарт идентичен европейскому стандарту EN 50563:2011+A1:2013 "Внешние источники питания переменного/постоянного тока и переменного/переменного тока. Определение мощности холостого хода и среднего эффективного КПД в активных режимах" (EN 50563:2011+A1:2013 "External a.c.-d.c. and a.c.-a.c. power supplies - Determination of no-load power and average efficiency of active modes", IDT).
Европейский стандарт EN 50563:2011 разработан Европейским комитетом по электротехнической стандартизации (CENELEC) ТК 100Х "Аудио, видео и мультимедийные системы и оборудование и связанные с ними подсистемы".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных (европейских) стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
В настоящем стандарте описаны методы измерения потребления электрической мощности внешними источниками питания и порядок регистрации результатов измерений. Этот стандарт применяют для внешних источников питания с номинальным входным напряжением от 100 до 250 В переменного тока с одним выходом и номинальной выходной мощностью не выше 250 Вт и номинальным выходным напряжением не выше 230 В переменного тока или 325 В постоянного тока. Выходное напряжение может быть фиксированным или выбираемым пользователем, или автоматически выбираться внешним источником питания под один или несколько продуктов-нагрузок.
Примечания
1 Этот документ издан также для поддержки Регламента ЕС N 278/2009 для измерения электрической мощности на холостом ходу и среднего КПД активных режимов для внешних источников питания.
2 В этом стандарте не описываются требования безопасности продуктов и правила техники безопасности, которые нужно соблюдать при проведении измерений. Здесь также не указываются требования по минимальным характеристикам и их максимальные ограничения на мощность или энергопотребление.
2 Нормативные ссылки
В настоящем стандарте приведены ссылки на следующие стандарты. При датированных ссылках применяют только указанную версию стандарта, при недатированных - последнее издание (включая все поправки к нему).
EN 50564:2011 Electrical and electronic household and office equipment - Measurement of low power consumption (IEC 62301:2011, modified) [Электрическое и электронное оборудование бытовое и офисное. Измерение низкого расхода энергии (IEC 62301:2011, измененный)]
IEC 60050-131:2002, International Electrotechnical Vocabulary - Part 131: Circuit theory (Международный электротехнический словарь. Часть 131. Теория цепей)
IEC 60050-300:2001, International Electrotechnical Vocabulary - Electrical and electronic measurements and measuring instruments - Part 311: General terms relating to measurements - Part 312: General terms relating to electrical measurements - Part 313: Types of electrical measuring instruments - Part 314: Specific terms according to the type of instrument (Международный электротехнический словарь. Электрические и электронные измерения и измерительные приборы. Часть 311. Общие термины, относящиеся к измерениям. Часть 312. Общие термины, относящиеся к электрическим измерениям. Часть 313. Типы электрических измерительных приборов. Часть 314. Специальные термины, соответствующие типу прибора)
3 Термины и определения
В настоящем стандарте применены термины и определения по МЭК 60050-131:2002 и МЭК 60050-300:2001, которые перечислены ниже.
Если специально не указано иное по всему этому документу под стандартным термином "мощность" используют понятие "активная мощность".
3.1 Определения, касающиеся оборудования
3.1.1 внешний источник питания (external power supply)
Аннулирован.
Примечания
1 См. соответствующие нормативы.
2 В регламенте ЕС 278/2009 внешний источник питания определяют следующим образом:
внешний источник питания (external power supply): Устройство, которое отвечает следующим требованиям:
a) оно предназначено для преобразования переменного тока (AC) от источников электроэнергии в низковольтный выход постоянного тока (DC) или переменного тока (AC);
b) одновременно может преобразовывать на выходе только один тип тока - либо переменный, либо постоянный;
c) предназначено для использования с отдельным устройством, которое представляет собой первичную нагрузку;
d) имеет собственный физический корпус, отделяющий его от устройства, представляющего собой первичную нагрузку;
e) подключается к устройству, представляющему собой первичную нагрузку через съемное закрепленное соединение вилка-розетка, кабель, шнур или другую проводку;
f) номинальная мощность, указанная на маркировке, не превышает 250 Ватт;
g) предназначено для использования с электрическими бытовыми и офисными устройствами, как указано в статье 2(1) Регламента ЕС 1275/2008.
3.1.2 номинальная входная частота (rated input frequency): Частота входного переменного тока внешнего источника питания, указанная производителем.
3.1.3 номинальное входное напряжение (rated input voltage): Входное напряжение переменного тока внешнего источника питания, указанное производителем.
3.1.4 номинальный выходной ток (rated output current): Выходной ток внешнего источника питания, указанный производителем.
Примечание - В регламенте ЕС 278/2009 используется термин "выходной ток, указанный в маркировке".
3.1.5 номинальная выходная мощность (rated output power): Выходная мощность внешнего источника питания, указанная производителем.
Примечание - В регламенте ЕС 278/2009 используется термин "выходная мощность указанная в маркировке" (Po).
3.1.6 номинальное выходное напряжение (rated output voltage): Выходное напряжение внешнего источника питания, указанное производителем.
Примечание - В регламенте ЕС 278/2009 используется термин "выходное напряжение, указанное в маркировке".
