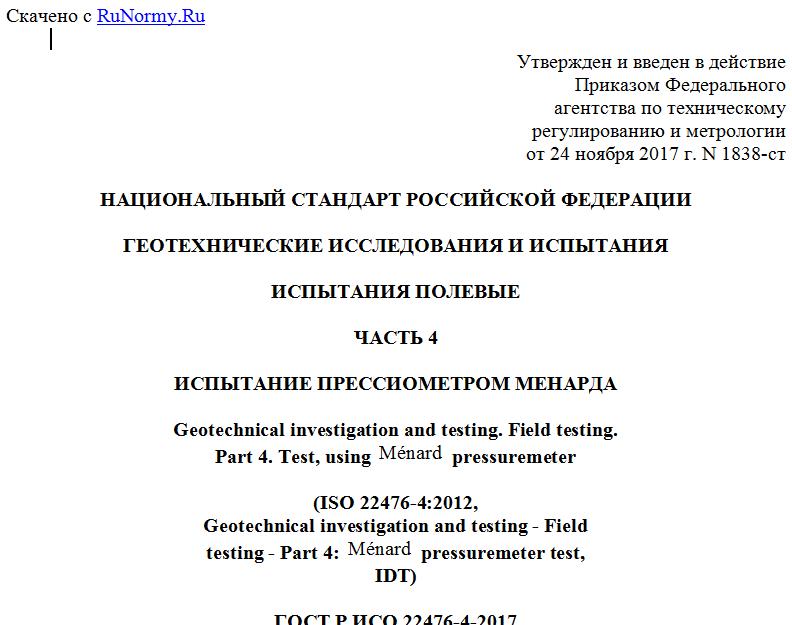

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 ноября 2017 г. N 1838-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЕОТЕХНИЧЕСКИЕ ИССЛЕДОВАНИЯ И ИСПЫТАНИЯ
ИСПЫТАНИЯ ПОЛЕВЫЕ
ЧАСТЬ 4
ИСПЫТАНИЕ ПРЕССИОМЕТРОМ МЕНАРДА
Geotechnical investigation and testing. Field testing.
Part 4. Test, using pressuremeter
(ISO 22476-4:2012,
Geotechnical investigation and testing - Field
testing - Part 4: pressuremeter test,
IDT)
ГОСТ Р ИСО 22476-4-2017
ОКС 93.020
Дата введения
1 января 2020 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Научно-исследовательский, проектно-изыскательский и конструкторско-технологический институт оснований и подземных сооружений им. Н.М. Герсеванова" (НИИОСП им. Н.М. Герсеванова) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 международного стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 ноября 2017 г. N 1838-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 22476-4:2012 "Геотехнические исследования и испытания. Полевые испытания. Часть 4. Прессиометрическое испытание по Менарду" (ISO 22476-4:2012 "Geotechnical investigation and testing - Field testing - Part 4: Menard pressuremeter test", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейского стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает требования к оборудованию, выполнению и отчетности по испытанию с применением прессиометра Менарда.
Примечание 1 - Настоящий стандарт устанавливает требования к прессиометрическим испытаниям по Менарду как части геотехнических исследований и проведению испытаний согласно ЕН 1997-1 и ЕН 1997-2.
Настоящий стандарт дает описание метода для проведения прессиометрического испытания по Менарду. Эти испытания проводят в грунтах естественного залегания, преобразованных или непреобразованных насыпях в слабых и скальных грунтах, залегающих на суше, или на шельфе.
Результаты прессиометрических испытаний в настоящем стандарте предназначены для количественного определения прочностных и деформационных характеристик грунта. Они могут давать литологическую информацию. Их можно также объединять с прямым исследованием (т.е. с отбором монолитов согласно ИСО 22475-1) или сравнивать с другими полевыми испытаниями грунтов [см. ЕН 1997-2:2007, пункты 2.4.1 (2) Р, 4.1 (1) Р и 4.2.3 (2) Р].
Испытание по Менарду с применением прессиометра выполняют путем радиального расширения трехкамерного зонда, размещенного в грунте (см. рисунок 1). Во время нагнетания объема жидкости в зонд происходит расширение трех его камер, что сначала приводит наружную оболочку зонда в соприкосновение со стенкой прессиометрического кармана, а затем давит на нее, деформируя грунт. Приложенное давление и общее увеличение объема зонда измеряют и регистрируют с тем, чтобы установить зависимость между напряжением и деформацией грунта во время испытания.
Вместе с результатами исследований согласно ИСО 22475-1 или по меньшей мере с идентификацией и описанием грунта согласно ИСО 14688-1 и ИСО 14689-1, полученными во время прессиометрических испытаний, результаты испытаний согласно настоящему стандарту могут быть использованы для количественного определения следующих характеристик грунта:
- модуля Менарда EM;
- предельного давления по Менарду pLM;
- давление ползучести по Менарду pfM.
Настоящий стандарт распространяется на зонды, характеризующиеся как зонды типа G диаметром 60 мм. Настоящая часть стандарта применяется для глубин испытаний до 50 м и максимального давления при испытаниях до 5 МПа.
Примечание 2 - Прессиометрические испытания по Менарду проводят также зондами других диаметров и размеров карманов, например представленных ниже.
Зонд Диаметр бурения, мм
Обозначение Диаметр, мм мин. макс.
AX 44 46 52
BX 58 60 66
NX 70/74 74 80
Существуют два альтернативных метода записи данных:
- метод A - данные записывают вручную;
- метод B - данные регистрируют автоматически.
2. Нормативные ссылки
Следующие нормативные документы являются обязательными для применения настоящего документа. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок - последнее издание нормативного документа (включая все изменения к нему).
ISO 14688-1, Geotechnical investigation and testing - Identification and classification of soil - Part 1: Identification and description (Геотехнические исследования и испытания. Идентификация и классификация грунтов. Часть 1. Идентификация и описание)
ISO 14689-1, Geotechnical investigation and testing - Identification and testing - Identification and classification of rock - Part 1: Identification and description (Геотехнические исследования и испытания. Идентификация и классификация горной породы. Часть 1. Идентификация и описание)
ISO 22475-1, Geotechnical investigation and testing - Sampling methods and groundwater measurements - Part 1: Technical principles for execution (Геотехнические исследования и испытания. Методы отбора проб и измерения подземных вод. Часть 1. Технические принципы для выполнения)
ENV 13005:1999, Guide to the expression of uncertainty in measurement (Руководство для выражения погрешности в измерении)
3. Термины, определения и обозначения
3.1. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 прессиометр (измеритель давления) (pressuremeter): Все оборудование, которое используется для проведения испытаний прессиометром, исключая средства, необходимые для размещения прессиометрического зонда в грунте.
Примечание 1 - Прессиометр включает в себя зонд, опускаемый в скважину, блок управления для измерения давлений и объемов, обозначенный CU (control
