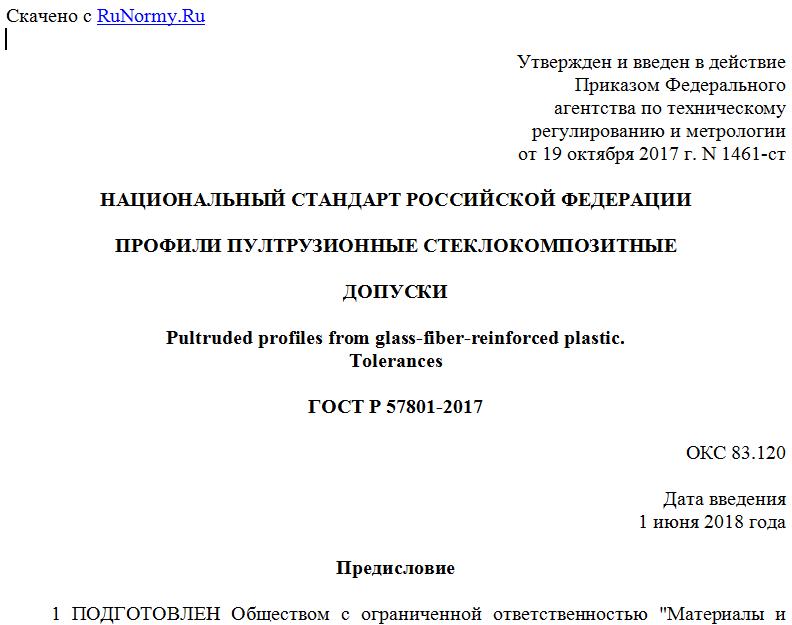

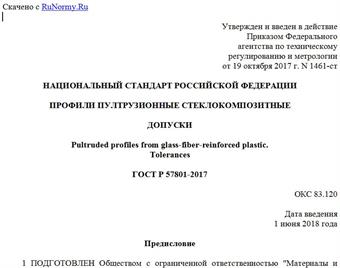

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОФИЛИ ПУЛТРУЗИОННЫЕ СТЕКЛОКОМПОЗИТНЫЕ
ДОПУСКИ
Pultruded profiles from glass-fiber-reinforced plastic.
Tolerances
ГОСТ Р 57801-2017
ОКС 83.120
Дата введения
1 июня 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Материалы и технологии будущего" совместно с Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" при участии Объединения юридических лиц "Союз производителей композитов" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 октября 2017 г. N 1461-ст
4 Настоящий стандарт является модифицированным по отношению к стандарту АСТМ Д3917-15а "Стандартные практические указания. Допуски по размерам для изделий из армированных стекловолокном термоотверждаемых пластмасс, полученных методом пултрузии" (ASTM D3917-15a "Standard Specification for Dimensional Tolerance of Thermosetting Glass-Reinforced Plastic Pultruded Shapes", MOD) путем изменения его структуры для приведения в соответствие с требованиями, установленными в ГОСТ 1.5-2001 (подразделы 4.2 и 4.3), а также изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив этого текста. Оригинальный текст этих структурных элементов примененного стандарта АСТМ и объяснение причин внесения технических отклонений приведены в дополнительном приложении ДА.
Дополнительная ссылка, включенная в текст стандарта для учета потребностей национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации, выделена курсивом.
В настоящий стандарт не включен раздел 4 примененного стандарта АСТМ, который нецелесообразно применять в российской национальной стандартизации в связи с тем, что данный раздел носит справочный характер.
Указанный раздел, не включенный в основную часть настоящего стандарта, приведен в дополнительном приложении ДБ.
Наименование настоящего стандарта изменено относительно наименования примененного стандарта АСТМ для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
Сопоставление структуры настоящего стандарта со структурой указанного стандарта АСТМ приведено в дополнительном приложении ДВ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на допуски стеклокомпозитных пултрузионных профилей (далее - профили) в форме стержней, плоских листов, а также других форм поперечного сечения.
Примечание - См. ДА.1 (приложение ДА).
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 32794 Композиты полимерные. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 32794.
4. Допуски
4.1 Требования к допускам размеров в поперечном сечении профилей, показанным на рисунке 1, приведены в таблице 1.
A - размер фильеры; B - толщина стенки открытого профиля;
C - толщина стенки закрытого профиля
Рисунок 1
Таблица 1
Измеряемый параметр Допуск
Размер фильеры, A <*>, <**>, мм +/- 4%
не более +/- 2,39 мм
Толщина стенки (открытый профиль) B <**>, мм +/- 10%
Не менее +/- 0,25 мм
Толщина, B, мм (плоский лист) до 3,175 мм +/- 15%
Не менее +/- 0,25 мм
св. 3,175 мм +/- 10%
Не более +/- 1,27 мм
Толщина стенки, C <**>, мм (закрытый профиль) +/- 20%
Не менее +/- 0,25 мм
<*> Внешний размер профиля. <**> Стандартный профиль, полученный методом пултрузии, диаметром не более 914 мм.
4.2 Требования к допускам длины профилей приведены в таблице 2.
Таблица 2
Длина, м Допуск, мм
До 2,44 +6,35 -0
От 2,44 до 7,32 включ. +12,7 -0
Св. 7,32 +76,2 -0
4.3 Отклонение от прямолинейности <1>
--------------------------------
<1> Измерения проводят на плоской поверхности.
