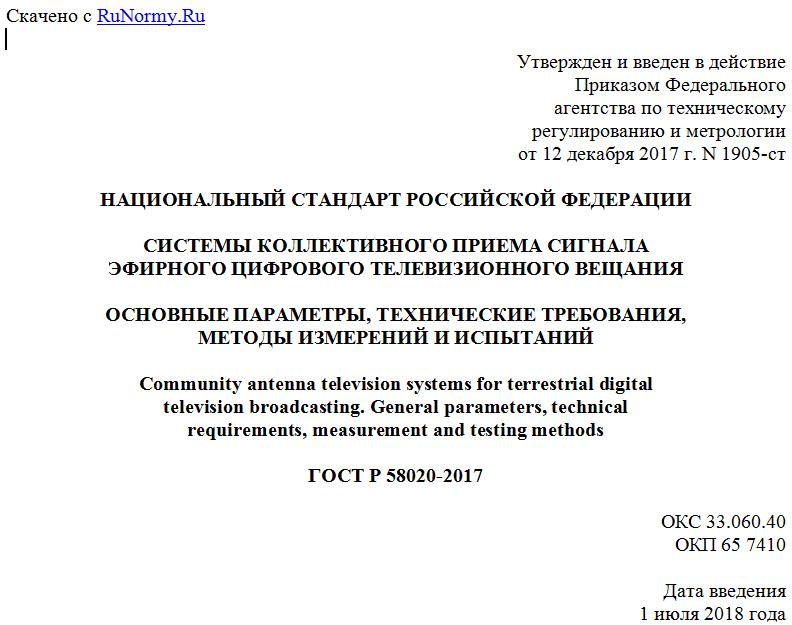

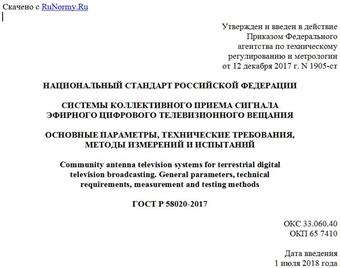

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 декабря 2017 г. N 1905-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ КОЛЛЕКТИВНОГО ПРИЕМА СИГНАЛА
ЭФИРНОГО ЦИФРОВОГО ТЕЛЕВИЗИОННОГО ВЕЩАНИЯ
ОСНОВНЫЕ ПАРАМЕТРЫ, ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ,
МЕТОДЫ ИЗМЕРЕНИЙ И ИСПЫТАНИЙ
Community antenna television systems for terrestrial digital
television broadcasting. General parameters, technical
requirements, measurement and testing methods
ГОСТ Р 58020-2017
ОКС 33.060.40
ОКП 65 7410
Дата введения
1 июля 2018 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Ордена Трудового Красного Знамени научно-исследовательский институт радио" (ФГУП НИИР)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 480 "Связь"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2017 г. N 1905-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт распространяется на системы коллективного приема радиосигналов эфирного цифрового телевизионного вещания второго поколения DVB-T2 по стандартам [1] и [2] и распределения этих радиосигналов по кабелю в жилых и общественных зданиях, находящихся на границах и вне зон обслуживания радиосигналами телевизионных передатчиков или в зонах "радиотени". При этом радиосигналы DVB-T2 должны передаваться по системе коллективного приема в неизменном виде без трансмодуляции и частотного конвертирования с возможностью приема на любые DVB-T2-приемники.
1.2 Настоящий стандарт устанавливает основные параметры, технические требования, требования к средствам измерений, методы измерений и испытаний систем коллективного приема радиосигналов цифрового телевизионного вещания при проектировании, строительстве, сертификации и эксплуатации.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.006 Система стандартов безопасности труда. Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля
ГОСТ 12.3.019 Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности
ГОСТ 7845 Система вещательного телевидения. Основные параметры, методы измерений
ГОСТ 11478 (МЭК 68-1-88, МЭК 68-2-1-90, МЭК 68-2-74, МЭК 68-2-3-69, МЭК 68-2-5-75, МЭК 68-2-6-82, МЭК 68-2-13-83, МЭК 68-2-14-84, МЭК 68-2-27-87, МЭК 68-2-28-90, МЭК 68-2-29-87, МЭК 68-2-32-75, МЭК 68-2-33-71, МЭК 68-2-52-84) Аппаратура радиоэлектронная бытовая. Нормы и методы испытаний на воздействие внешних механических и климатических факторов
ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 22505 Совместимость технических средств электромагнитная. Радиопомехи индустриальные от радиовещательных приемников, телевизоров и другой бытовой радиоэлектронной аппаратуры. Нормы и методы испытаний
ГОСТ 32144 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ Р 51513 Совместимость технических средств электромагнитная. Оборудование распределительных сетей приемных систем телевидения и радиовещания. Нормы электромагнитных помех, требования помехоустойчивости и методы испытаний
ГОСТ Р 52592 Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования
ГОСТ Р 52595 Линии соединительные цифровые для передачи телевизионных программ. Основные параметры и методы измерений
ГОСТ Р 52722 Каналы передачи цифровых телевизионных сигналов аппаратно-студийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения. Основные параметры и методы измерений
ГОСТ Р 55947 Телевидение вещательное цифровое. Приемники для эфирного цифрового телевизионного вещания DVB-T2. Основные параметры. Технические требования. Методы измерений и испытаний
ГОСТ Р МЭК 60065 Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 абонентская линия: Элемент домовой распределительной сети между отводом ответвителя и входом абонентской сети (абонентской розетки).
3.2 абонентская розетка: Элемент домовой сети, обеспечивающий подключение абонентского оборудования к абонентской сети или абонентской линии.
3.3 абонентская сеть: Совокупность технических средств, устройств и кабельных линий, обслуживающих одного абонента в пределах занимаемой им площади жилого или общественного здания.
3.4 абонентский кабель: Коаксиальный кабель между выходом абонентской розетки и входом абонентского оборудования.
3.5 абонентское (оконечное) оборудование: Технические средства, предназначенные для приема, обработки и/или воспроизведения сигналов телевизионных каналов, просмотра телевизионных каналов.
3.6 диапазонный усилитель: Линейный усилитель, обеспечивающий усиление радиосигналов в диапазоне частот цифрового телевизионного вещания.
3.7 домовой ввод: Узел подключения домовой сети к приемному оборудованию.
3.8 домовая распределительная сеть: Совокупность технических средств, устройств и кабельных линий линейной сети между домовым вводом и выходами абонентских розеток.
3.9 затухание: Отношение мощностей P или напряжений U радиосигнала (оптического сигнала) на входе P1(U1) и выходе P2(U2) распределительной сети или ее элемента, дБ, вычисляемое по формулам:
A = 10lg(P1/P2); (1)
A = 20lg(U1/U2). (2)
3.10 затухание несогласованности: Отношение мощностей P или напряжений U падающей (Pпад, Uпад) и отраженной (Pотр, Uотр) волн, выражаемое в децибелах и вычисляемое по формулам:
Ax = 10lg(Pпад/Pотр); (3)
