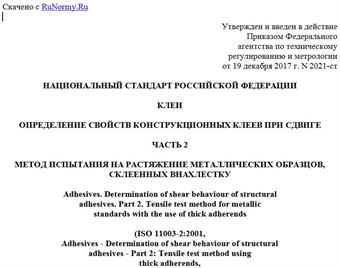

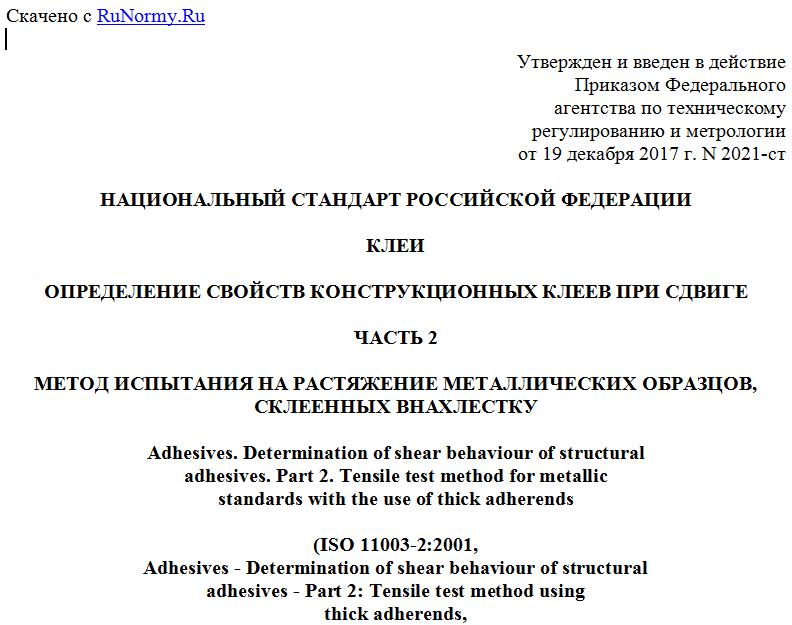

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 19 декабря 2017 г. N 2021-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КЛЕИ
ОПРЕДЕЛЕНИЕ СВОЙСТВ КОНСТРУКЦИОННЫХ КЛЕЕВ ПРИ СДВИГЕ
ЧАСТЬ 2
МЕТОД ИСПЫТАНИЯ НА РАСТЯЖЕНИЕ МЕТАЛЛИЧЕСКИХ ОБРАЗЦОВ,
СКЛЕЕННЫХ ВНАХЛЕСТКУ
Adhesives. Determination of shear behaviour of structural
adhesives. Part 2. Tensile test method for metallic
standards with the use of thick adherends
(ISO 11003-2:2001,
Adhesives - Determination of shear behaviour of structural
adhesives - Part 2: Tensile test method using
thick adherends,
IDT)
ГОСТ Р ИСО 11003-2-2017
ОКС 91.080
Дата введения
1 января 2020 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Центральный научно-исследовательский, проектно-конструкторский и технологический институт им. В.А. Кучеренко" (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 международного стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 декабря 2017 г. N 2021-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 11003-2:2001 "Клеи. Определение свойств конструкционных клеев при сдвиге. Часть 2. Метод испытания на растяжение склеенных внахлест пластинок" (ISO 11003-2:2001 "Adhesives - Determination of shear behaviour of structural adhesives - Part 2: Tensile test method using thick adherends", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает метод определения свойств при сдвиге клея на образце клеевого соединения внахлестку при приложении растягивающей нагрузки.
Испытание выполняют на образцах, составленных из толстых жестких склеиваемых деталей при небольшой длине нахлестки, чтобы получить наиболее равномерное распределение возможных напряжений сдвига и свести к минимуму другие напряженные состояния, инициирующие напряжение.
Данный метод можно использовать, чтобы определить
- кривую зависимости "напряжение-деформация" при сдвиге до разрушения клеевого шва;
- модуль сдвига клея в клеевом соединении;
- другие свойства, которые можно вывести по кривой "напряжение-деформация", например, секущий или касательный модуль сдвига и максимальное напряжение сдвига;
- влияние температуры, окружающей среды, скорости испытания и т.д. на эти свойства.
2 Нормативные ссылки
Настоящий стандарт содержит положения других нормативных документов в виде датированных или недатированных ссылок. Эти нормативные ссылки приведены в соответствующих местах текста, а сами документы перечислены ниже. При датированных ссылках последующие изменения или пересмотры любой из указанных публикаций относятся к настоящему стандарту только в том случае, если они включены в него в виде изменения или пересмотра. При недатированных ссылках применяется самое последнее издание, на которое приведена ссылка.
ISO 291:1997 <*>, Plastics - Standard atmospheres for conditioning and testing (Пластмассы. Стандартные атмосферы для кондиционирования и испытания)
--------------------------------
<*> Отменен. Действуют ISO 291:2008 и ISO 291:2016. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 683-11:1987 <**>, Heat-treatable steels, alloy steels and free-cutting steels - Part 11: Case-hardening steels (Стали термоупрочняемые, легированные и автоматные. Часть 11. Деформируемые науглероживаемые стали)
--------------------------------
<**> Отменен. Действует ISO 683-11:2012. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 1052:1982, Steels for general engineering purposes (Сталь конструкционная общего назначения)
ISO 4588:1995, Adhesives - Guidelines for the surface preparation of metals (Клеи. Руководство по обработке поверхности металлов перед склеиванием)
ISO 4995:2001 <***>, Hot-rolled steel sheet of structural quality (Листы стальные горячекатаные из конструкционного качества)
--------------------------------
<***> Отменен. Действует ISO 4995:2014. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
ISO 10365, Adhesives - Designation of main failure patterns (Клеи. Обозначение основных типов разрушений)
3 Сущность метода
Склеенный образец (см. рисунок 1) подвергают действию растягивающего усилия так, чтобы клеевой шов оказался под напряжением сдвига. Относительное смещение склеиваемых деталей измеряют с помощью специального датчика, расположенного в центральной части образца. Усилие и смещение измеряют с момента приложения нагрузки до момента разрушения образца. Напряжения и деформации при сдвиге рассчитывают по размерам (клеевого) соединения.
a - склеенные детали; b - обточенные детали;
1 - клеевой шов
Рисунок 1 - Размеры и конфигурация образца
