Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2017 г. N 1798-ст

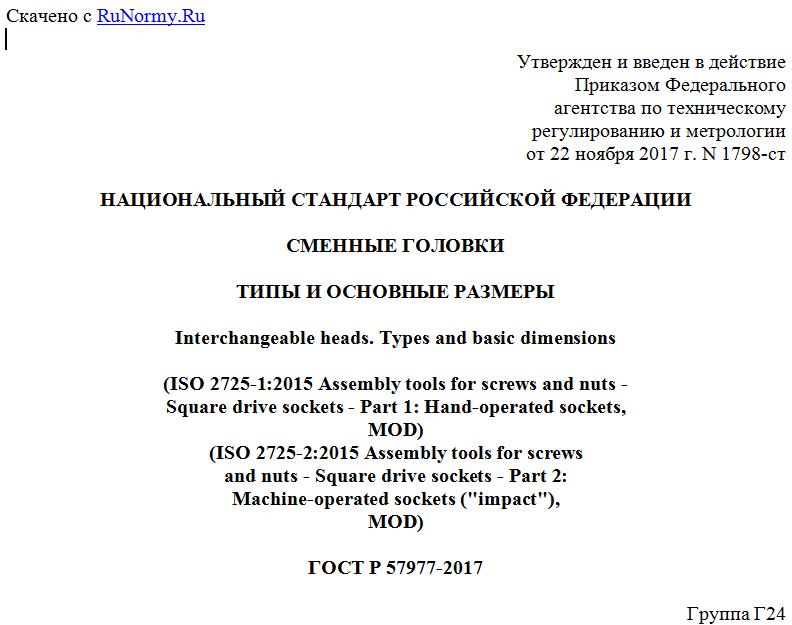

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СМЕННЫЕ ГОЛОВКИ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
Interchangeable heads. Types and basic dimensions
(ISO 2725-1:2015 Assembly tools for screws and nuts -
Square drive sockets - Part 1: Hand-operated sockets,
MOD)
(ISO 2725-2:2015 Assembly tools for screws
and nuts - Square drive sockets - Part 2:
Machine-operated sockets ("impact"),
MOD)
ГОСТ Р 57977-2017
Группа Г24
ОКС 25.140.01;
ОКПД2 25.73.30.176
Дата введения
1 января 2019 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе официального перевода на русский язык англоязычных версий указанных в пункте 4 стандартов, который выполнен ФГУП "Стандартинформ"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 "Инструмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2017 г. N 1798-ст
4 Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих международных стандартов:
ИСО 2725-1:2015 "Инструменты крепежные для винтов и гаек. Переходники с внутренним квадратом. Часть 1. Переходники для ручного инструмента" (ISO 2725-1:2015 "Assembly tools for screws and nuts - Square drive sockets - Part 1: Hand-operated sockets", MOD);
ИСО 2725-2:2015 "Инструменты крепежные для винтов и гаек. Переходники с внутренним квадратом. Часть 2. Механизированные переходники ("ударные")" [ISO 2725-2:2015 "Assembly tools for screws and nuts - Square drive sockets - Part 2: Machine-operated sockets ("impact")", MOD].
Международные стандарты разработаны техническим комитетом по стандартизации ISO/TC 29 "Инструмент", подкомитетом SC 10 "Сборочный инструмент для болтов и гаек, плоскогубцы и кусачки" Международной организации по стандартизации (ISO).
Потребности национальной экономики и особенности национальной стандартизации учтены в пунктах 4.1, 4.2, 4.4 - 4.7 и в приложении А, которые выделены путем заключения их в рамки из тонких линий, а информация с объяснением причин включения этих положений приведена в дополнительном приложении ДА.
Сопоставление структуры настоящего стандарта и примененных в нем международных стандартов приведено в дополнительном приложении ДБ.
Сведения о соответствии ссылочных межгосударственного и национального стандартов международным стандартам, использованным в качестве ссылочных в примененных международных стандартах, приведены в дополнительном приложении ДВ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на сменные головки к торцовым ключам с присоединительными квадратами.
Размеры и предельные отклонения стороны присоединительного квадрата - по ГОСТ 24372.
Обозначение сменных головок с присоединительным квадратом для ручного инструмента - 2 1 02 01 0, 21 02 011 по ГОСТ ISO 1703.
Обозначение сменных головок с присоединительным квадратом для механизированного инструмента - 2 2 02 01 0 по ГОСТ ISO 1703.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 1477-93 (ИСО 4766-84) Винты установочные с плоским концом и прямым шлицем классов точности A и B. Технические условия
ГОСТ 16093-2004 (ИСО 965-1:1998; ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 24372-80 Ключи гаечные торцовые немеханизированные со сменными головками. Квадраты присоединительные наружные и внутренние. Размеры
ГОСТ 25605-83 Ключи гаечные торцовые немеханизированные, приводные и соединительные части. Общие технические условия
ГОСТ ISO 1703-2015 Инструменты монтажные для винтов и гаек. Обозначение и номенклатура
ГОСТ ISO 4032-2014 Гайки шестигранные нормальные (тип 1). Классы точности A и B
ГОСТ Р ИСО 4014-2013 Болты с шестигранной головкой. Классы точности A и B
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Типы сменных головок
3.1 Сменные головки следует изготовлять двух типов:
1 - для ручного инструмента;
2 - для механизированного инструмента.
3.2 Сменные головки следует изготовлять с длинами двух исполнений:
А - нормальное;
Б - длинное.
4 Размеры
4.1 Основные размеры сменных головок типа 1 с размерами стороны присоединительного квадрата от 6,3 до 25 мм должны соответствовать указанным на рисунках 1 - 3 и в таблицах 1 - 5.
--------------------------------
<*> .
Рисунок 1 - Сменные головки с d1 < d2
