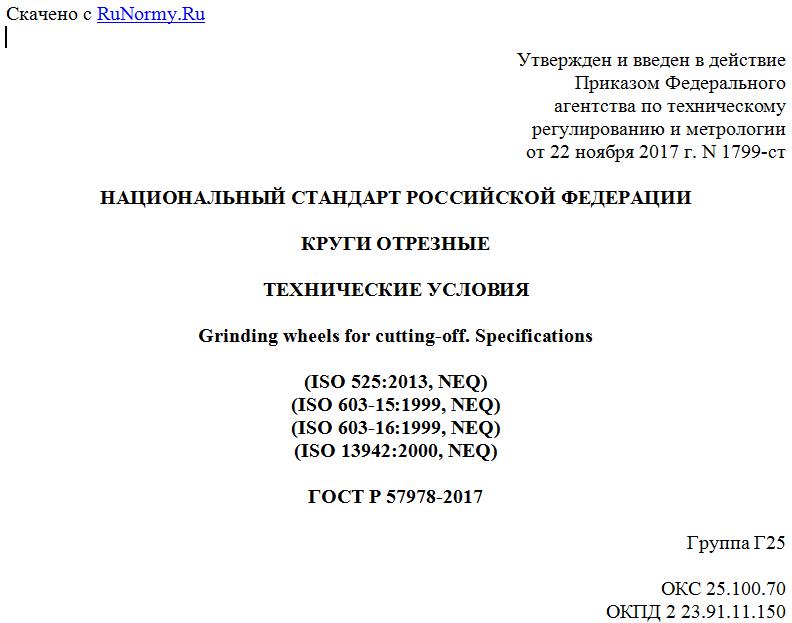

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2017 г. N 1799-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КРУГИ ОТРЕЗНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Grinding wheels for cutting-off. Specifications
(ISO 525:2013, NEQ)
(ISO 603-15:1999, NEQ)
(ISO 603-16:1999, NEQ)
(ISO 13942:2000, NEQ)
ГОСТ Р 57978-2017
Группа Г25
ОКС 25.100.70
ОКПД 2 23.91.11.150
Дата введения
1 января 2019 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 "Инструмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2017 г. N 1799-ст
4 В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:
ИСО 525:2013 "Абразивная продукция на связке. Общие требования" (ISO 525:2013 "Bonded abrasive products - General requirements", NEQ);
ИСО 603-15:1999 "Абразивная продукция на связке. Размеры. Часть 15. Круги отрезные для стационарных или переносных машин" (ISO 603-15:1999 "Bonded abrasive products - Dimensions - Part 15: Grinding wheels for cutting-off on stationary or mobile cutting-off machines", NEQ);
ИСО 603-16:1999 "Абразивная продукция на связке. Размеры. Часть 16. Круги отрезные для ручных электроинструментов" (ISO 603-16:1999 "Bonded abrasive products - Dimensions - Part 16: Grinding wheels for cutting-off on hand held power tools", NEQ);
ИСО 13942:2000 "Абразивная продукция на связке. Предельные отклонения размеров и допуски биения" (ISO 13942:2000 "Bonded abrasive products - Limit deviations and rum-out tolerances", NEQ)
5 В настоящем стандарте реализованы требования Технического регламента Таможенного союза "О безопасности машин и оборудования" применительно к отрезным кругам:
- механическая прочность;
- маркировка
6 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на отрезные круги (далее - круги) для резки и прорезки материалов на стационарных, переносных станках, а также на ручных шлифовальных машинах (Pg).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.610 Единая система конструкторской документации. Правила выполнения эксплуатационных документов
ГОСТ 15.309 Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 577-68 Индикаторы часового типа с ценой деления 0,01 мм. Технические условия
ГОСТ 3060-86 Круги шлифовальные. Допустимые неуравновешенные массы и метод их измерения
ГОСТ 3647-80 Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля
ГОСТ 14192 Маркировка грузов
ГОСТ 27595 Материалы шлифовальные и инструменты абразивные. Упаковка, маркировка, транспортирование и хранение
ГОСТ 30513 Инструмент абразивный и алмазный. Методы испытаний на безопасность
ГОСТ Р 52381-2005 (ИСО 8486-1:1996, ИСО 6344-2:1998, ИСО 9138:1993, ИСО 9284:1992) Материалы абразивные. Зернистость и зерновой состав шлифовальных порошков. Контроль зернового состава
ГОСТ Р 52587-2006 Инструмент абразивный. Обозначения и методы измерения твердости
ГОСТ Р 52588-2011 Инструмент абразивный. Требования безопасности
ГОСТ Р 52710-2007 Инструмент абразивный. Акустический метод определения твердости и звуковых индексов по скорости распространения акустических волн
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по опубликованным в текущем году выпускам ежемесячно издаваемого информационного указателя "Национальные стандарты". Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Классификация и размеры
3.1 Круги следует изготовлять типов:
41 - плоские;
42 - с утопленным центром.
3.2 Размеры кругов должны соответствовать указанным на рисунках 1 и 2 и в таблицах 1 и 2.
Рисунок 1 - Тип 41
Таблица 1
В миллиметрах
D T H
50; 63; 80 0,6; 0,8; 1,0; 1,2; 1,6; 2,0; 2,5; 3,0; 3,2; 3,5 6; 10; 13; 20
100; 110 10; 13; 16; 20; 22,23
115 0,6; 0,8; 1,0; 1,2; 1,6; 2,0; 2,5; 3,0; 3,2 22,23
125; 150 0,6; 0,8; 1,0; 1,2; 1,6; 2,0; 2,5; 3,0; 3,2; 4,0 13; 20; 22,23; 32
180; 200 1,0; 1,2; 1,6; 1,8; 2,0; 2,5; 3,0; 3,2; 4,0 20; 22,23; 32
230 1,6; 1,8; 2,0; 2,5; 3,0; 3,2; 4,0 22,23; 32
250 20; 22; 22,23; 25,4; 32
