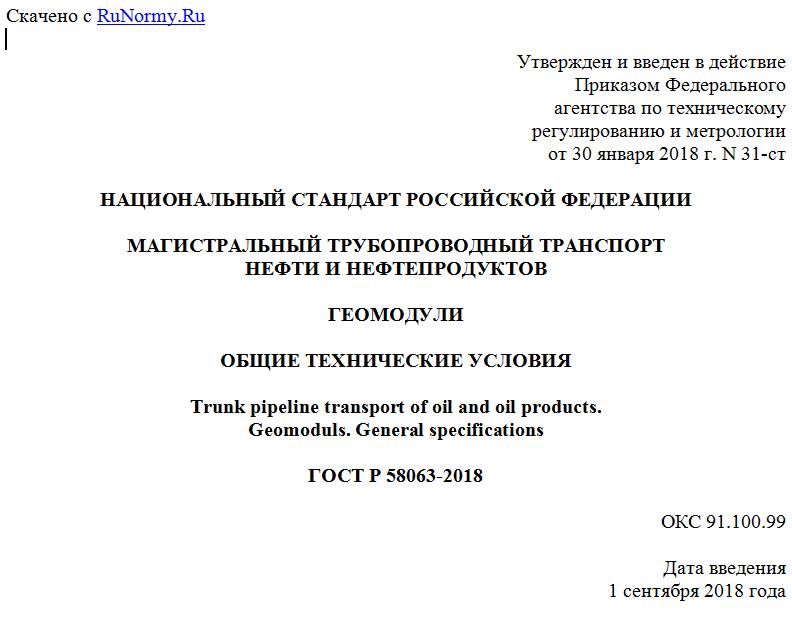

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 января 2018 г. N 31-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАГИСТРАЛЬНЫЙ ТРУБОПРОВОДНЫЙ ТРАНСПОРТ
НЕФТИ И НЕФТЕПРОДУКТОВ
ГЕОМОДУЛИ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Trunk pipeline transport of oil and oil products.
Geomoduls. General specifications
ГОСТ Р 58063-2018
ОКС 91.100.99
Дата введения
1 сентября 2018 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-исследовательский институт трубопроводного транспорта" (ООО "НИИ "Транснефть")
2 ВНЕСЕН Подкомитетом ПК 10 "Строительство и капитальный ремонт объектов нефтяной и газовой промышленности" Технического комитета по стандартизации ТК 23 "Нефтяная и газовая промышленность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 января 2018 г. N 31-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на геомодули, используемые для устройства грунтового основания сооружений на объектах магистрального трубопроводного транспорта нефти и нефтепродуктов, и устанавливает их общие характеристики.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.549 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм с неуказанными допусками
ГОСТ 9.802 Единая система защиты от коррозии и старения. Ткани и изделия из натуральных, искусственных, синтетических волокон и их смесей. Метод испытания на грибостойкость
ГОСТ 12.1.044 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.4.121 Система стандартов безопасности труда. Средства индивидуальной защиты органов дыхания. Противогазы фильтрующие. Общие технические условия
ГОСТ 15.309 Система разработки и поставки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 166 Штангенциркули. Технические условия
ГОСТ 427 Линейки измерительные металлические. Технические условия
ГОСТ 6611.2 Нити текстильные. Метод определения разрывной нагрузки и удлинения при разрыве
ГОСТ 7000 Материалы текстильные. Упаковка, маркировка, транспортирование и хранение
ГОСТ 7502 Рулетки измерительные металлические. Технические условия
ГОСТ 12971 Таблички прямоугольные для машин и приборов. Размеры
ГОСТ 14192 Маркировка грузов
ГОСТ 19433 Грузы опасные. Классификация и маркировка
ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля
ГОСТ 25100 Грунты. Классификация
ГОСТ 28840 Машины для испытания материалов на растяжение, сжатие и изгиб. Технические условия
ГОСТ 29104.1 Ткани технические. Методы определения линейных размеров, линейной и поверхностной плотностей
ГОСТ Р 53228 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ Р 55030 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения прочности при растяжении
ГОСТ Р 55031 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к ультрафиолетовому излучению
ГОСТ Р 55032 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к многократному замораживанию и оттаиванию
ГОСТ Р 55035 Дороги автомобильные общего пользования. Материалы геосинтетические для дорожного строительства. Метод определения устойчивости к агрессивным средам
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется принять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 гарантийный срок: Календарный срок, указанный в эксплуатационных документах, в течение которого изготовитель выполняет свои гарантийные обязательства.
3.2 геомодуль: Конструкция с ячеистой структурой, сформированная из лент технической ткани, скрепленных между собой швами, заполняемая сыпучим минеральным грунтом, предназначенная для устройства грунтового основания сооружений.
3.3 монтажная рама: Металлическая конструкция, предназначенная для установки геомодуля на подготовленной площадке и обеспечения его устойчивости при заполнении грунтом.
3.4 техническая ткань: Текстильная ткань, предназначенная для изготовления технических изделий.
3.5 партия: Совокупность изделий одного вида, последовательно изготовленных по одной технологии из материалов и комплектующих одного вида, оформленная сопроводительными документами в установленном порядке.
4 Классификация
4.1 Геомодули различают по типу ячейки и конструктивному исполнению.
4.2 По типу ячейки геомодули подразделяют на следующие:
- тип ячейки "ромб", представлен равносторонними прямоугольными ячейками, повернутыми под углом 45° к продольной и поперечной осям геомодуля. Схема геомодуля с типом ячейки "ромб" приведена на рисунке 1;
- тип ячейки "квадрат", представлен равносторонними прямоугольными ячейками, стороны которых параллельны продольной и поперечной осям геомодуля. Схема геомодуля с типом ячейки "квадрат" приведена на рисунке 2.
