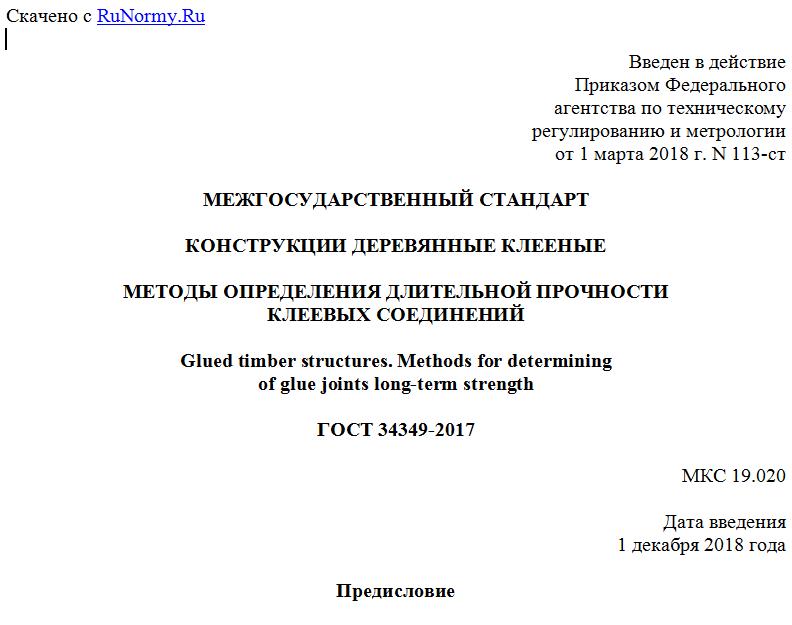

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 марта 2018 г. N 113-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНСТРУКЦИИ ДЕРЕВЯННЫЕ КЛЕЕНЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ДЛИТЕЛЬНОЙ ПРОЧНОСТИ
КЛЕЕВЫХ СОЕДИНЕНИЙ
Glued timber structures. Methods for determining
of glue joints long-term strength
ГОСТ 34349-2017
МКС 19.020
Дата введения
1 декабря 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Центральным научно-исследовательским, проектно-конструкторским и технологическим институтом им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко), отделением Открытого акционерного общества "Научно-исследовательский центр "Строительство" (ОАО "НИЦ "Строительство")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 ноября 2017 г. N 52)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 1 марта 2018 г. N 113-ст межгосударственный стандарт ГОСТ 34349-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 декабря 2018 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
Настоящий стандарт устанавливает методы испытаний по определению длительной прочности клеевых соединений деревянных клееных конструкций (далее - конструкции).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 3749-77 Угольники поверочные 90°. Технические условия
ГОСТ 8026-92 Линейки поверочные. Технические условия
ГОСТ 15613.3-77 Древесина клееная массивная. Метод определения предела прочности при растяжении клеевого торцового соединения впритык
ГОСТ 16588-91 (ИСО 4470-81) Пилопродукция и деревянные детали. Методы определения влажности
ГОСТ 20850-2014 Конструкции деревянные клееные несущие. Общие технические условия
ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования
ГОСТ 33120-2014 Конструкции деревянные клееные. Методы определения прочности клеевых соединений
ГОСТ Р 56705-2015 Конструкции деревянные. Термины и определения
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины, определения и обозначения
3.1 Термины и определения
В настоящем стандарте применены термины по ГОСТ 20850.
3.2 Обозначения
В настоящем стандарте применены следующие обозначения:
kдл.п (kmod) - коэффициент длительной прочности, учитывающий время испытания конструкции;
lg A (-) - величина, равная значению 17,1 в точке условного пересечения прямой длительной прочности древесины оси абсцисс lg t; lg A = 17,1;
n (n) - количество испытанных образцов, шт.;
p (-) - показатель точности; p = 5;
t (t) - время длительного нагружения образца;
(-) - коэффициент вариации показателей прочности;
(-) - показатель достоверности; ;
- длительная прочность;
- кратковременная прочность.
Примечание - В скобках указаны применяемые в европейских региональных стандартах эквиваленты обозначений, примененных в настоящем стандарте. Форма записи "(-)" означает отсутствие эквивалента обозначения, примененного в настоящем стандарте.
4 Общие требования к испытаниям по определению длительной прочности
4.1 Главной особенностью деревянных конструкций, в том числе клееных, являются ярко выраженные реологические свойства древесины и их клеевых соединений, а также клея как полимера, которые характеризуются изменением во времени деформаций и неоднозначным соответствием между ними и напряжениями при действии внешних сил. В силу данного обстоятельства необходимо строго учитывать изменение прочности соединений во времени в процессе восприятия статических нагрузок, которое должно быть определено в ходе испытаний на длительную прочность.
4.2 Для определения длительной прочности клеевых соединений используют метод, основанный на определении зависимости времени до разрушения под действием постоянных нагрузок (напряжений) различного уровня от значения разрушающей нагрузки (кратковременной прочности) контрольных образцов. Испытания могут быть проведены на одном из двух типов образцов: на растяжение и на скалывание при растяжении.
4.3 Уровни нагрузки (напряжений), на которых испытывают образцы, принимают равными 0,7; 0,8 и 0,9 значения разрушающей нагрузки (кратковременной прочности) контрольных образцов.
4.4 Минимальное число испытуемых образцов для каждого уровня нагрузки определяют в соответствии с требованиями 5.2.
4.5 Длительная статическая прочность определяется по времени до разрушения при заданном уровне нагрузки (напряжения). По этой величине прочности
