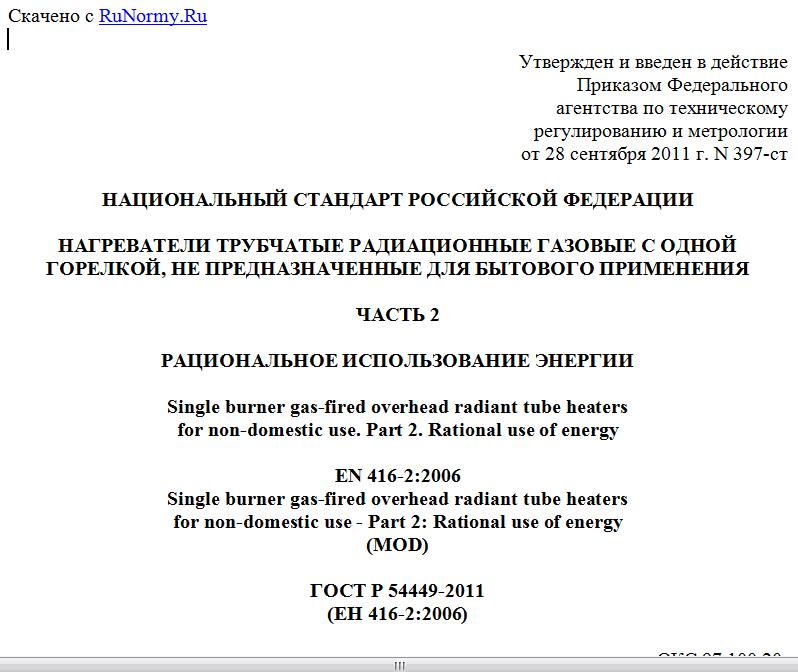

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2011 г. N 397-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НАГРЕВАТЕЛИ ТРУБЧАТЫЕ РАДИАЦИОННЫЕ ГАЗОВЫЕ С ОДНОЙ
ГОРЕЛКОЙ, НЕ ПРЕДНАЗНАЧЕННЫЕ ДЛЯ БЫТОВОГО ПРИМЕНЕНИЯ
ЧАСТЬ 2
РАЦИОНАЛЬНОЕ ИСПОЛЬЗОВАНИЕ ЭНЕРГИИ
Single burner gas-fired overhead radiant tube heaters
for non-domestic use. Part 2. Rational use of energy
EN 416-2:2006
Single burner gas-fired overhead radiant tube heaters
for non-domestic use - Part 2: Rational use of energy
(MOD)
ГОСТ Р 54449-2011
(ЕН 416-2:2006)
ОКС 97.100.20;
ОКП 36 9640
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ") и Обществом с ограниченной ответственностью "СИЦ ЭТИГАЗ" (ООО "СИЦ ЭТИГАЗ") на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ").
2. Внесен Техническим комитетом по стандартизации ТК 345 "Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 397-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 416-2:2006 "Нагреватели трубчатые радиационные газовые с одной горелкой, не предназначенные для бытового применения. Часть 2. Рациональное использование энергии" (EN 416-2:2006 "Single burner gas-fired overhead radiant tube heaters for non-domestic use - Part 2: Rational use of energy") путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ 1.5 (подраздел 3.12).
В настоящий стандарт включены дополнительные по отношению к вышеупомянутому региональному стандарту требования, а также исключено приложение ZA (справочное) о взаимосвязи европейского регионального стандарта с директивами ЕС. Указанное приложение, не включенное в основную часть настоящего стандарта, приведено в дополнительном Приложении ДА.
Сравнение структуры настоящего стандарта со структурой указанного регионального стандарта приведено в дополнительном Приложении ДБ.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования и методы испытаний для рационального использования энергии трубчатых газовых нагревателей, обеспечивающих лучистое верхнее отопление помещений небытового назначения, которые имеют одну газовую горелку с автоматической системой управления процессом горения и монтируются на кронштейне или подвеске к потолку помещения (далее - инфракрасные нагреватели).
Настоящий стандарт применяется к инфракрасным нагревателям типа которые монтируются сверху в помещениях, не предназначенных для постоянного проживания людей. Подача воздуха для горения и/или удаление продуктов сгорания осуществляется механическими средствами, расположенными перед устройством отвода тяги, если оно установлено.
Настоящий стандарт не применяется к инфракрасным нагревателям, если они:
a) используются для отопления жилых помещений;
b) предназначаются для наружной установки;
c) требуют количество подводимого тепла свыше 120 кВт (вычисленное на основе низшей теплоты сгорания газа);
d) имеют горелки, работающие на предварительно подготовленной смеси газа и воздуха, в которых:
1) газ и весь воздух для горения подводятся к уровню зоны горения полностью смешанными,
2) предварительное смешивание газа и всего воздуха для горения осуществляется в части горелки до зоны горения.
Настоящий стандарт применяется к инфракрасным нагревателям, которые планируется использовать для испытаний типа устройства. Требования к инфракрасным нагревателям, которые не предназначаются для испытаний типа, подлежат дальнейшему рассмотрению.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 54448-2011 (ЕН 416-1:2009). Нагреватели трубчатые радиационные газовые с одной горелкой, не предназначенные для бытового применения. Часть 1. Требования безопасности (ЕН 416-1:2009, MOD).
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочного стандарта в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 54448, а также следующие термины с соответствующими определениями:
3.1. Плоскость начала отсчета уровня излучения: плоская горизонтальная поверхность, ограниченная нижним краем отражателя или, в случае, когда излучающие части находятся ниже края рефлектора, соприкасающаяся с самой нижней излучающей частью (см. рисунок 1).
1 - рефлектор; 2 - плоскость отсчета
Рисунок 1. Плоскость начала отсчета уровня излучения
3.2. Плотность потока излучения E, Вт/м2: мощность излучения на единицу площади, падающего на поверхность.
3.3. Лучистый КПД : тепло, излучаемое инфракрасным нагревателем через плоскость начала отсчета уровня излучения, деленное на количество результирующего тепла, полученного от сгорания подводимого испытательного газа.
3.4. Плоскость измерения (только для метода испытания B): плоскость, параллельная плоскости начала отсчета уровня излучения и на (100 +/- 3) мм ниже ее.
3.5. Измерительная решетка (только для метода испытания B): правильное расположение в измерительной плоскости прямых линий, идущих параллельно и перпендикулярно к продольной оси инфракрасного нагревателя с достаточной точностью (+/- 1 мм).
Примечание - Узловые точки измерительной решетки располагаются в точках пересечения этих линий (см. рисунок 2), так что дистанция между всеми точками смежных узлов на этих линиях составляет (100 +/- 2) мм.
1 - нагреватель; 2 - узловая точка;
3 - измерительный модуль
Рисунок 2. Измерительная решетка (метод испытания B)
4. Классификация инфракрасных нагревателей
4.1. Классификация согласно природе используемых газов
Применяют требования ГОСТ Р 54448 (подраздел 4.1).
4.2. Классификация в соответствии с газами, которые можно использовать
Применяют требования ГОСТ Р 54448 (подраздел 4.2).
4.3. Классификация в соответствии с режимом удаления продуктов горения
Применяют требования ГОСТ Р 54448 (подраздел 4.3).
5. Обозначения
В настоящем стандарте применены следующие обозначения:
- коэффициент для
- коэффициент для
- коэффициент для расчета
- коэффициент для расчета
- показатель поглощения излучения углекислым газом;
- показатель поглощения излучения водяным паром;
a - длина рефлектора, мм;
- поправочный коэффициент на поглощение излучения водяным паром и углекислым газом в воздухе;
b - ширина рефлектора, мм;
