RuNormy.RU
Untitled Page
RuNormy.RU
Untitled Page
"ГОСТ Р ИСО 12947-2-2011. Национальный стандарт Российской Федерации. Материалы текстильные. Определение стойкости к истиранию методом Мартиндейла. Часть 2. Определение момента разрушения"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

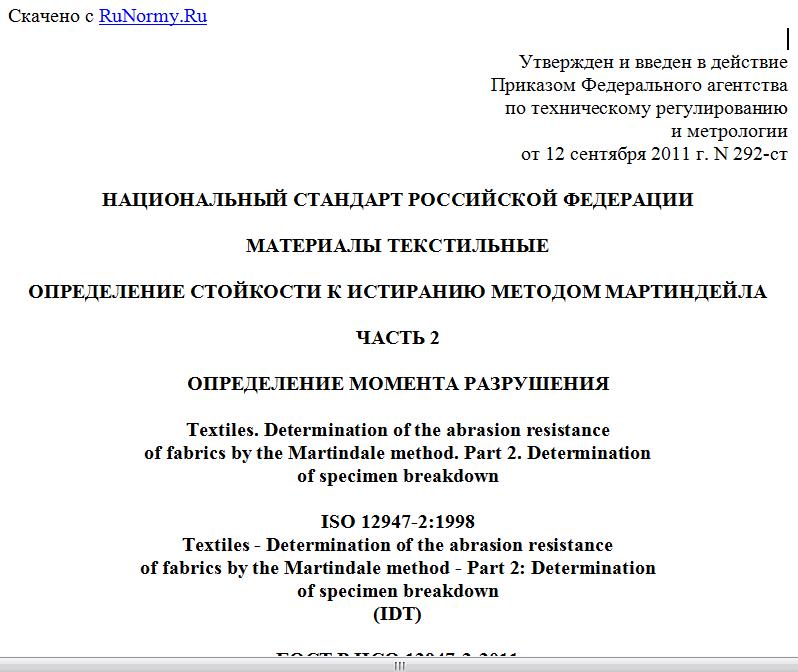

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 12 сентября 2011 г. N 292-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ

ОПРЕДЕЛЕНИЕ СТОЙКОСТИ К ИСТИРАНИЮ МЕТОДОМ МАРТИНДЕЙЛА

ЧАСТЬ 2

ОПРЕДЕЛЕНИЕ МОМЕНТА РАЗРУШЕНИЯ

Textiles. Determination of the abrasion resistance
of fabrics by the Martindale method. Part 2. Determination
of specimen breakdown

ISO 12947-2:1998
Textiles - Determination of the abrasion resistance
of fabrics by the Martindale method - Part 2: Determination
of specimen breakdown
(IDT)

ГОСТ Р ИСО 12947-2-2011

Группа М61

ОКС 59.060.10

Дата введения
1 января 2013 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен Техническим комитетом по стандартизации ТК 442 "Хлопок", Открытым акционерным обществом "Центральный научно-исследовательский текстильный институт" (ОАО "ЦНИТИ") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Управлением по техническому регулированию и стандартизации Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 12 сентября 2011 г. N 292-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 12947-2:1998 "Материалы текстильные. Определение стойкости к истиранию методом Мартиндейла. Часть 2. Определение момента разрушения" (ISO 12947-2:1998 "Textiles - Determination of the abrasion resistance of fabrics by the Martindale method - Part 2: Determination of specimen breakdown").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложение ДА.
5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт применяется для определения момента разрушения образцов всех видов текстильных полотен, включая нетканые материалы, которые имеют специфику определения момента разрушения и проявляют низкую устойчивость к истиранию.
Примечание. Все вводные замечания приведены в ИСО 12947-1.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 105-А02:1993 Текстиль. Испытания на устойчивость окраски. Часть А02. Серая шкала для оценки изменения окраски (ISO 105-A02:1993, Textiles. Tests for colour fastness. Part A02: Grey scale for assessing change in colour)
ИСО 139:1973 Изделия текстильные. Стандартные атмосферные условия для проведения кондиционирования и испытаний (ISO 139:1973, Textiles - Standard atmospheres for conditioning and testing)
ИСО 2859-1:1999 Процедуры выборочного контроля по качественным признакам. Часть 1. Планы выборочного контроля с указанием приемлемого уровня качества (AQL) для последовательного контроля партий (ISO 2859-1:1989, Sampling procedures for inspection by attributes. Part 1: Sampling plans indexed by acceptable quality level (AQL) for lot-by-lot inspection)
ИСО 12947-1:1998 Текстиль. Определение прочности на истирание тканей методом Мартиндейла. Часть 1. Прибор для испытания прочности на истирание по Мартиндейлу (ISO 12947-1:1998, Textiles - Determination of the abrasion resistance of fabrics by the Martindale method - Part 1: Martindale abrasion testing apparatus).

3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Нить (thread): текстильная нить или пряжа как одиночная, так и полученная от скручивания двух или более одиночных или трощеных нитей.
3.2. Разрушение образца (specimen breakdown): разрушение образца характеризуется:
- в тканых полотнах разрывом двух отдельных нитей;
- в трикотажных полотнах обрывом одной нити, что приводит к образованию дыры;
- в ворсовых полотнах полным выпадением ворса;
- в нетканых полотнах образованием первой дыры диаметром не менее 0,5 мм.

4. ПРИНЦИП ДЕЙСТВИЯ

Проба круглой формы, установленная в держателе для проб, с приложенной к нему определенной нагрузкой трется об абразивный материал, совершая движение по фигуре Лиссажу.
Держатель пробы свободно вращается вокруг собственной оси, перпендикулярной к плоскости пробы. Степень стойкости к истиранию текстильных полотен определяется числом циклов, совершаемых образцом пробы до ее разрушения.
Предварительно в держатель для проб подкладывают пеноматериал. Образцы с поверхностной плотностью более 500 г/м2, полотна с ворсом и начесом испытывают без использования пеноматериала (7.5.2).
Для испытаний на истирание применяют два значения нагрузки, состоящей из массы приспособления держателя пробы и груза:
a) (795 +/- 7) г для защитной одежды, обивочных материалов, льняного постельного белья, а также различных технических полотен (номинальное давление 12 кПа);
b) (595 +/- 7) г для одежды и домашнего текстиля (номинальное давление 9 кПа).
Испытания на истирание продолжаются до разрушения (см. раздел 8) образца.
Степень истирания определяется диапазоном циклов, где нижней границей является верхний предел интервала наблюдений, в котором не обнаружено разрушение образца, а верхней границей служит верхний предел интервала наблюдений, где произошло разрушение образца.

5. ОБОРУДОВАНИЕ И МАТЕРИАЛЫ

5.1. Испытательное оборудование и вспомогательные материалы должны соответствовать ИСО 12947-1.
5.2. Увеличительное стекло или микроскоп с увеличением приблизительно .

6. КОНДИЦИОНИРОВАНИЕ ВОЗДУХА И СТАНДАРТНЫЕ УСЛОВИЯ
ПРОВЕДЕНИЯ ИСПЫТАНИЙ

При проведении испытаний следует соблюдать условия по ИСО 139, где стандартная температура воздуха для кондиционирования и проведения испытаний должна быть равна (20 +/- 2) °C, а относительная влажность должна соответствовать значению (65 +/- 5) %.

7. ОТБОР И ПОДГОТОВКА ПРОБ ДЛЯ ИСПЫТАНИЙ

7.1. Основные положения
Для проведения испытаний должны быть предоставлены образцы в соответствии с правилами статистического отбора по ИСО 2859-1.
Для обеспечения объективности результатов при отборе образцов и подготовке к испытаниям необходимо оказывать минимально возможные деформирующие усилия на текстильное полотно.
7.2. Выбор лабораторного образца
Выбор лабораторного образца для испытаний должен быть объективен в выявлении свойств текстильных полотен. Предварительно проверяют характерные особенности образца по всей длине (от начала до конца) текстильного полотна.
Лабораторный образец отбирают по всей ширине ткани.
7.3. Отбор проб из лабораторного образца
До проведения отбора испытуемых проб лабораторный образец должен быть выдержан в свободном состоянии на гладкой горизонтальной поверхности со свободным доступом воздуха в стандартных атмосферных условиях по разделу 6 не менее 18 ч.
Проводят отбор проб как минимум на расстоянии 100 мм от края, охватывая весь лабораторный образец. Отбирают достаточное число проб (минимум три) в соответствии с правилами статистического отбора (см. 7.1).
Отбор проб из тканей проводят таким образом, чтобы каждая из проб содержала в себе разные нити основы и утка.
Для узорчатых тканей и полотен с текстурированной поверхностью должно соблюдаться условие, что проба будет содержать все характерные части узора, включая части узора, особенно чувствительные к истиранию.
7.4. Размеры пробы и вспомогательные материалы
7.4.1. Размеры пробы для испытаний
Диаметр пробы для испытаний должен быть .
7.4.2. Размеры абразива
Размер абразива должен быть минимум 140 мм в диаметре или 140 мм - по длине и ширине.
7.4.3. Размер абразивной фетровой подкладки
Диаметр шерстяного фетра должен быть в пределах .
Для просмотра документа целиком скачайте его >>>
Нормы из информационного банка "Строительство":
Пожарные нормы:
ГОСТы:
Счетчики:
Политика конфиденциальности
Copyright 2020 - 2022 гг. RuNormy.RU. All rights reserved.
При использовании материалов сайта активная гипер ссылка  обязательна!
