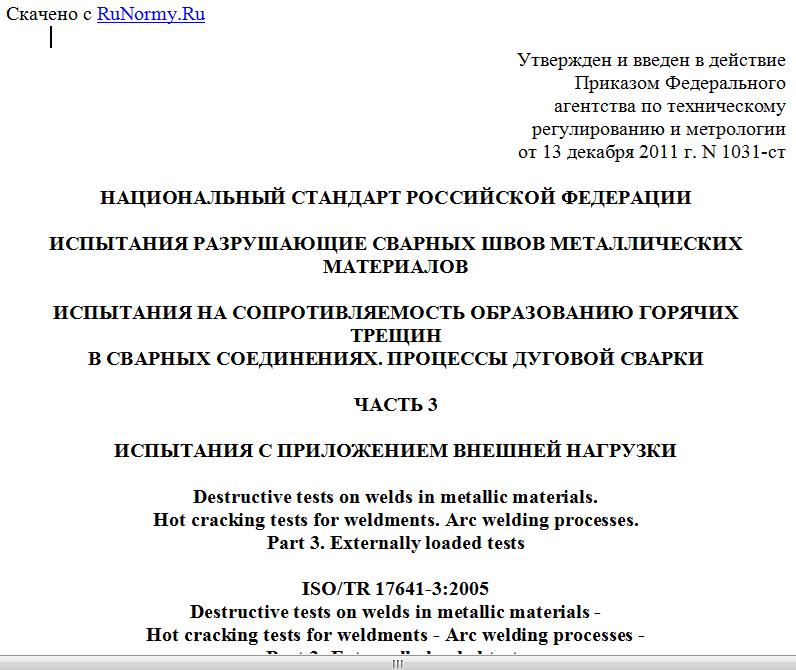

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ РАЗРУШАЮЩИЕ СВАРНЫХ ШВОВ МЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ИСПЫТАНИЯ НА СОПРОТИВЛЯЕМОСТЬ ОБРАЗОВАНИЮ ГОРЯЧИХ ТРЕЩИН
В СВАРНЫХ СОЕДИНЕНИЯХ. ПРОЦЕССЫ ДУГОВОЙ СВАРКИ
ЧАСТЬ 3
ИСПЫТАНИЯ С ПРИЛОЖЕНИЕМ ВНЕШНЕЙ НАГРУЗКИ
Destructive tests on welds in metallic materials.
Hot cracking tests for weldments. Arc welding processes.
Part 3. Externally loaded tests
ISO/TR 17641-3:2005
Destructive tests on welds in metallic materials -
Hot cracking tests for weldments - Arc welding processes -
Part 3: Externally loaded tests
(IDT)
ГОСТ Р 54790-2011/ISO/TR 17641-3:2005
Группа В09
ОКС 25.160.40
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана" (ФГУ "НУЦСК при МГТУ им. Н.Э. Баумана"), Национальным агентством контроля сварки (НАКС) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1031-ст.
4. Настоящий стандарт идентичен международному документу ISO/TR 17641-3:2005 "Разрушающие испытания сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 3. Испытания с приложением внешней нагрузки" (ISO/TR 17641-3:2005 Destructive tests on welds in metallic materials - Hot cracking tests for weldments - Arc welding processes - Part 3: Externally loaded tests").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
ISO/TR 17641-3:2005 подготовлен Европейским комитетом по стандартизации (СЕН), Техническим комитетом СЕН/ТК 121 "Сварка", секретариат которого закреплен за Немецким институтом стандартов (ДИН), в сотрудничестве с техническим комитетом ИСО/ТК 44 "Сварка и родственные процессы", подкомитетом ПК 5 "Испытания и проверка сварных швов" в соответствии с Соглашением по техническому сотрудничеству между ИСО и СЕН (Венское соглашение).
Серия ИСО 17641 состоит из следующих частей под общим наименованием "Разрушающие испытания сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки":
часть 1. Общие положения;
часть 2. Испытания с естественной жесткостью;
часть 3. Испытания с приложением внешней нагрузки (технический отчет).
1. Область применения
Настоящий стандарт определяет методы и процедуры испытаний сварных соединений с приложением внешней нагрузки для оценки сопротивляемости образованию горячих трещин.
Установлены следующие испытания:
- на растяжение в горячем состоянии;
- с приложением нагрузок, действующих вдоль и поперек сварного шва;
- на плоскостное растяжение.
Указанные испытания могут предоставлять информацию о сопротивляемости образованию горячих трещин основных материалов, металла сварных швов и сварных соединений. Оценка основывается на измерении "интервала температур хрупкости" (BTR), в котором возникают трещины.
Настоящий стандарт применяют преимущественно для сварных узлов и сварочных материалов из аустенитных коррозионностойких сталей, никеля, сплавов на основе никеля и никелемедных сплавов. Однако принципиальные положения могут быть распространены и на другие материалы, такие как алюминиевые сплавы и высокопрочные стали, соглашением между участниками контракта.
2. Нормативные ссылки
Для настоящего стандарта необходимо использовать приведенное издание стандарта ЕН ИСО 17641-1:2004 Испытания разрушающие сварных швов металлических материалов. Испытания на горячее растрескивание сварных узлов. Процессы дуговой сварки. Часть 1. Общие положения (ИСО 17641-1:2004).
3. Термины и определения
Для настоящего стандарта применяют термины и определения, приведенные в ЕН ИСО 17641-1:2004.
4. Показатели, обозначения и единицы измерения
Для настоящего стандарта применяют показатели, обозначения и единицы измерения, приведенные в таблице 1.
Таблица 1
Показатели, обозначения и единицы измерения
Обозначение Показатель Единица измерения
Испытание на растяжение в горячем состоянии
BTR Интервал температур хрупкости, т.е. разница между NST и DTR (см. рисунок 2) °C
DRR Скорость восстановления пластичности, разница (2 - 3)/(1 - 3) x 100 (см. рисунок 2) %
DRT Температура восстановления пластичности, т.е. температура снижения на 5% во время охлаждения при испытании на растяжение °C
NDR Интервал температур нулевой пластичности, расстояние 4 - 6 (см. рисунок 2) °C
NST Температура нулевой прочности, т.е. пик температуры испытания (см. рисунок 2, точка 6) °C
RDR Отношение восстановленной пластичности, область (2 - 3 - 4)/область (1 - 3 - 5) x 100 (см. рисунок 2) -
Предел прочности на растяжение MPa
Z Местное сужение %
Температура солидуса (см. рисунок 2, точка 7) °C
Испытания с приложением нагрузки, действующей вдоль сварного шва (Varestraint test), и нагрузки, действующей поперек сварного шва (Transvarestraint test)
Суммарная длина всех обнаруженных горячих трещин мм
L Длина образца мм
R Радиус оправки мм
t Толщина образца мм
w Ширина образца мм
Испытание на плоскостное растяжение
Деформация образца %
Скорость деформирования мм/с
Критическая деформация для возникновения первой горячей трещины мм/с
Скорость сварки см/мин
5. Принципиальные положения
Испытания на сопротивляемость образованию горячих трещин с приложением внешней нагрузки можно использовать для получения количественной информации о возникновении кристаллизационных, ликвационных и вызванных падением пластичности трещин в соответствии с таблицей 2. Эти испытания применимы для оценки сопротивляемости образованию горячих трещин основных материалов, сварных соединений и металла сварного шва. Однако точные механизмы различных форм образования горячих трещин поняты не до конца.
Таблица 2
Испытания на сопротивляемость образованию
горячих трещин, типы растрескивания и применения
Тип испытания Тип растрескивания Результаты Применение
