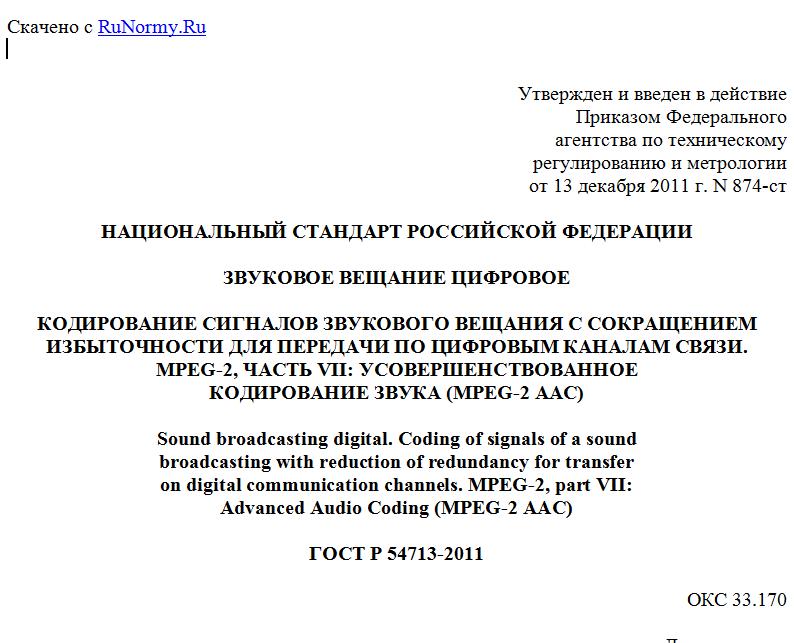

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 874-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗВУКОВОЕ ВЕЩАНИЕ ЦИФРОВОЕ
КОДИРОВАНИЕ СИГНАЛОВ ЗВУКОВОГО ВЕЩАНИЯ С СОКРАЩЕНИЕМ
ИЗБЫТОЧНОСТИ ДЛЯ ПЕРЕДАЧИ ПО ЦИФРОВЫМ КАНАЛАМ СВЯЗИ.
MPEG-2, ЧАСТЬ VII: УСОВЕРШЕНСТВОВАННОЕ
КОДИРОВАНИЕ ЗВУКА (MPEG-2 AAC)
Sound broadcasting digital. Coding of signals of a sound
broadcasting with reduction of redundancy for transfer
on digital communication channels. MPEG-2, part VII:
Advanced Audio Coding (MPEG-2 AAC)
ГОСТ Р 54713-2011
ОКС 33.170
Дата введения
1 декабря 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Санкт-Петербургским филиалом Центрального научно-исследовательского института связи "Ленинградское отделение" (ФГУП ЛО ЦНИИС).
2. Внесен Техническим комитетом по стандартизации ТК 480 "Связь".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 874-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО/МЭК 13818-7:2006 Информационные технологии - Универсальное кодирование движущихся изображений и сопутствующего звука - Часть 7: Усовершенствованное кодирование звука (AAC) (ISO/IEC 13818-7:2006 Information technology - Generic coding of moving pictures and associated audio information - Part 7: Advanced Audio Coding (AAC)) [1].
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Цель разработки стандарта
Настоящий стандарт позволяет получить более высокое качество многоканального звучания. С его помощью достигается "неразличимое" с оригиналом качество по шкале ITU-R согласно [2] на скоростях передачи данных 320 Кбит/с для пяти звуковых сигналов с полной пропускной способностью.
Действие настоящего стандарта распространяется на услуги местной, внутризоновой, междугородной и международной сети звукового вещания независимо от используемой сетевой технологии, что способствует обеспечению целостности сетей звукового вещания, устойчивости работы сети, выполнению норм на основные электрические параметры при разработке и проектировании каналообразующей аппаратуры звукового вещания (ГОСТ Р 52742 и ГОСТ Р 53537).
Показатели, определенные настоящим стандартом, являются базовыми для профессиональной и бытовой аппаратуры - проигрывателей компакт-дисков, усилителей сигналов звуковой частоты и другого оборудования класса Hi-Fi.
Универсальная и совместимая многоканальная аудиосистема применима для спутникового и наземного телевизионного вещания, цифрового звукового вещания (наземного и спутникового), так же как и для других носителей, например:
CATV - кабельное телевидение;
CDAD - кабельное цифровое звуковое вещание;
DAB - широковещательная передача цифрового звукового сигнала;
DVD - цифровой универсальный диск;
ENG - электронные новости (включая новости по спутнику);
HDTV - телевидение высокой четкости;
IPC - межличностное общение (видеоконференция, видеотелефон и т.д.);
ISM - интерактивные носители (оптические диски и т.д.).
Вход кодера и выход декодера совместимы со стандартами импульснокодовой модуляции (ИКМ), такими как ГОСТ 28376, ГОСТ 27667 и др.
1.2. Условия применения стандарта
1.2.1. Спецификация инструментов MPEG-2 AAC
В процессе декодирования AAC используется ряд необходимых и опциональных инструментов. В таблице 1 перечислены инструменты и их статус (необходимые или опциональные). Необходимые инструменты обязательны в любом возможном профиле. Опциональные инструменты могут не использоваться в некоторых профилях.
Таблица 1
Перечень инструментов декодера AAC
Предназначение Статус
Средство форматирования потока битов Необходимый
Прозрачное декодирование Необходимый
Обратное квантование Необходимый
Перемасштабирование Необходимый
M/S Опциональный
Предсказание Опциональный
Интенсивность Опциональный
Зависимое спаривание каналов Опциональный
TNS Опциональный
Банк фильтров/переключение окон Необходимый
Регулирование усиления Опциональный
Независимое спаривание каналов Опциональный
1.2.2. Назначение инструментов декодирования
Общая структура системы MPEG-2 AAC приведена на рисунках 1 и 2. В соответствии с таблицей 1 структура декодера состоит из необходимых и опциональных инструментов. Направление потока данных в этой схеме слева направо, сверху вниз. В задачи декодера входят обнаружение описания квантованных спектральных значений в потоке битов, декодирование квантованных значений и другой информации для восстановления, восстановление квантованных спектральных значений, обработка восстановленных спектральных значений соответствующими инструментами, активными для данного потока битов, с целью достигнуть исходного спектра входного звукового сигнала и, наконец, преобразование спектральных значений во временные отсчеты с (или без) дополнительным инструментом регулирования усиления. После начального восстановления и масштабирования восстановленных спектральных значений может применяться множество дополнительных инструментов, используемых для обеспечения более эффективного кодирования. Для каждого из дополнительных инструментов, которые работают в спектральном пространстве, предусмотрена опция отключения, и во всех случаях, когда обработка в спектральном пространстве не используется, входные спектральные значения поступают непосредственно на выход инструмента без изменений.
Рисунок 1. Блок-схема кодера MPEG-2 AAC
Рисунок 2. Блок-схема декодера MPEG-2 AAC
1.2.3. Вход и выход инструментов демультиплексирования
На вход инструмента демультиплексирования поступает поток битов MPEG-2 AAC. Демультиплексор разделяет поток данных MPEG-AAC на части, предназначенные для каждого инструмента, и предоставляет для каждого из инструментов информацию о потоке битов, относящуюся к этому инструменту.
На выходе инструмента демультиплексирования потока битов содержится:
- информация о разделении для прозрачного кодирования;
- прозрачно-кодированные спектральные значения;
- информация о M/S (опционально);
- информация о состоянии предсказывающего устройства (опционально);
- информация для управления intensity stereo и информация для управления спаренным каналом (опциональные);
- информация о временном формировании шума (TNS) (опционально);
- информация для управления банком фильтров;
- информация о регулировании усиления (опционально).
1.2.4. Инструмент прозрачного декодирования
Информация потока битов с демультиплексора поступает на инструмент прозрачного декодирования, который анализирует ее, декодирует коды Хаффмана и восстанавливает квантованные спектральные значения, а также кодированные с помощью кодов Хаффмана и ДИКМ масштабные коэффициенты.
На вход инструмента прозрачного декодирования поступают информация о разделении для прозрачного кодирования и прозрачно-кодированные спектральные значения.
Выход инструмента прозрачного декодирования содержит декодированное целочисленное представление масштабных коэффициентов и квантованные спектральные значения.
1.2.5. Инструмент деквантования
Квантованные спектральные сигналы поступают на вход инструмента деквантования, который преобразует целочисленные значения в восстановленные деквантованные спектральные значения. Этот деквантователь является неоднородным.
1.2.6. Инструмент перемасштабирования
Инструмент перемасштабирования преобразует целочисленное представление масштабных коэффициентов в их фактические значения и умножает восстановленные, деквантованные спектральные значения на соответствующие масштабные коэффициенты.
На вход инструмента перемасштабирования поступает декодированное целочисленное представление масштабных коэффициентов и восстановленные, деквантованные спектральные значения.
