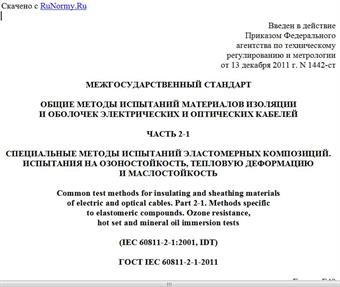

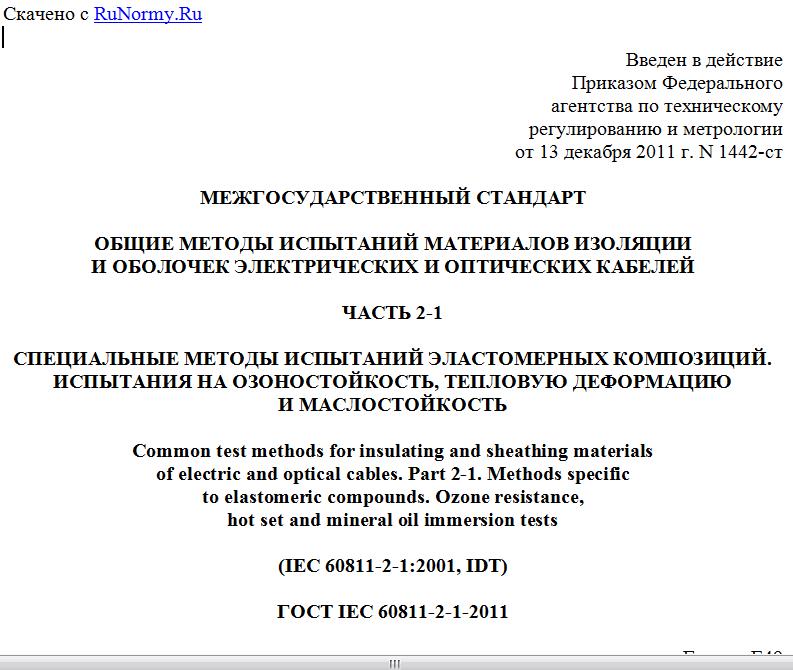

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1442-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБЩИЕ МЕТОДЫ ИСПЫТАНИЙ МАТЕРИАЛОВ ИЗОЛЯЦИИ
И ОБОЛОЧЕК ЭЛЕКТРИЧЕСКИХ И ОПТИЧЕСКИХ КАБЕЛЕЙ
ЧАСТЬ 2-1
СПЕЦИАЛЬНЫЕ МЕТОДЫ ИСПЫТАНИЙ ЭЛАСТОМЕРНЫХ КОМПОЗИЦИЙ.
ИСПЫТАНИЯ НА ОЗОНОСТОЙКОСТЬ, ТЕПЛОВУЮ ДЕФОРМАЦИЮ
И МАСЛОСТОЙКОСТЬ
Common test methods for insulating and sheathing materials
of electric and optical cables. Part 2-1. Methods specific
to elastomeric compounds. Ozone resistance,
hot set and mineral oil immersion tests
(IEC 60811-2-1:2001, IDT)
ГОСТ IEC 60811-2-1-2011
Группа Е49
МКС 29.035.20
29.060.20
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1442-ст межгосударственный стандарт ГОСТ IEC 60811-2-1-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60811-2-1:2001 Common test methods for insulating and sheathing materials of electric and optical cables - Part 2-1: Methods specific to elastomeric compounds - Ozone resistance, hot set and mineral oil immersion tests (Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 2-1. Специальные методы испытаний эластомерных композиций. Испытания на озоностойкость, тепловую деформацию и маслостойкость).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60811-2-1-2006.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
1. Общие положения
1.1. Область применения
Настоящий стандарт устанавливает методы испытаний полимерных материалов изоляции и оболочек электрических и оптических кабелей, проводов и шнуров для распределения энергии и связи, включая судовые кабели и кабели для береговых установок.
В настоящем стандарте приведены методы испытаний на озоностойкость, тепловую деформацию и маслостойкость эластомерных композиций.
1.2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
IEC 60811-1-1:2001 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1-1. Методы общего применения. Измерение толщины и наружных размеров. Испытания для определения механических свойств
IEC 60811-1-2:1985 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1-2. Методы общего применения. Методы теплового старения
ISO 1817:1999 Резина вулканизированная. Определение воздействия жидкостей.
2. Условия испытаний
Условия испытаний, не установленные настоящим стандартом (температура, продолжительность испытаний и т.д.), должны быть указаны в стандарте или технических условиях на конкретное кабельное изделие.
Любые требования к испытаниям, установленные в настоящем стандарте, могут быть изменены в стандарте или технических условиях на конкретное кабельное изделие в зависимости от его особенностей.
3. Область распространения
Условия кондиционирования и параметры испытаний установлены для наиболее распространенных видов композиций для изоляции и оболочек кабелей, проводов и шнуров.
4. Типовые и другие испытания
Методы испытаний, установленные настоящим стандартом, предназначены главным образом для типовых испытаний. В случае необходимости изменения условий испытаний при более частых испытаниях (например, приемо-сдаточных) эти изменения нормируют.
5. Предварительное кондиционирование
Все испытания должны проводиться не ранее чем через 16 ч после экструзии или вулканизации (или сшивания), если эти процессы имеют место при наложении изоляции или оболочки.
Если испытание проводят при температуре окружающей среды, испытуемые образцы выдерживают не менее 3 ч при температуре (23 +/- 5) °C.
6. Температура испытаний
Если нет особых указаний, испытания должны проводиться при температуре окружающей среды.
7. Медианное значение
Полученные результаты располагают в ряд в порядке возрастания или убывания числовых значений и определяют медианное значение, которое находится в середине ряда, если число полученных результатов нечетное, или является средним значением из двух, которые находятся в середине ряда, если число результатов четное.
8. Испытание на озоностойкость
Требования безопасности: следует иметь в виду токсичность озона, для ограничения его воздействия на персонал должны быть приняты меры предосторожности. Концентрация озона в помещении, где проводятся испытания, и около него не должна превышать 0,1 части озона на миллион частей воздуха по объему или значения, установленного в стандарте по гигиене труда; применяют наименьшее из этих двух значений.
8.1. Метод испытания
8.1.1. Испытательное оборудование:
a) устройство для дозированной подачи озона;
b) установка для циркуляции озонированного воздуха при контролируемых значениях влажности и температуры в камере, в которой находятся испытуемые образцы;
c) устройство для определения концентрации озона;
d) устройство для крепления и растяжения образцов;
e) деревянные или металлические (латунные, алюминиевые) цилиндрические стержни;
f) эксикатор, заполненный селикагелем или аналогичным материалом;
g) лабораторные весы с погрешностью взвешивания не более 0,1 мг.
8.1.2. Отбор образцов
8.1.2.1. Отбор образцов изоляции
Для испытания отбирают одну изолированную жилу как для одножильного, так и для многожильного кабеля. На расстоянии не менее 1,5 м от конца кабеля
